Description du produit

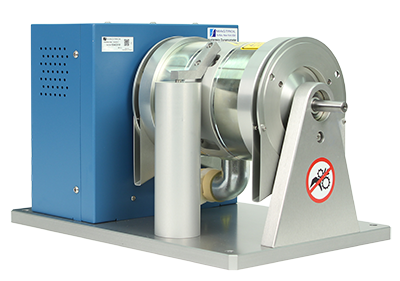

Les freins dynamométriques à hystérésis série HD sont universellement utilisables et se prêtent tout spécialement à des applications de bancs d‘essais de puissances moyennes (jusqu‘à 14 kW en fonctionnement intermittent). Un frein dynamométrique à hystérésis développe un couple déjà à l‘arrêt. Cela permet de mesurer les caractéristiques d‘un moteur, de sa marche à vide jusqu‘au blocage de son rotor. Selon le modèle, le refroidissement du frein est réalisé soit par convection, soit à l‘aide d‘air comprimé. Etant donné que ces freins ne sont pas refroidis à l‘eau, leurs valeurs caractéristiques de puissance sont indiquées aussi bien pour une utilisation en continu qu‘intermittente. Tous les freins dynamométriques à hystérésis de Magtrol se caractérisent par un précision de ±0,25 % (pleine échelle) selon le modèle et sa configuration.
L’intégration des freins dynamométriques dans les systèmes de mesure est simplifiée par la mise à disposition de plaques de base longues ou courtes. La version courte facilite le montage du moteur sur des surfaces munies de rainures en «T» et de fixations ajustables. La version longue est idéale pour des essais directement réalisés sur le plateau du banc de mesures.
Spécifications
Modèle | Plage de couple maximale (Métrique) | Plage de couple maximale (English) | Vitesse maximum(rpm) | Puissance cinétique - 5 Minutes (W) | Puissance cinétique - Continuous (W) | Téléchargements de plaque de base courte |
---|
HD-106-5C | 0.018 N·m | 2.5 oz·in | 30,000 | 35 | 7 | pdf | step |
HD-100-5C | 0.08 N·m | 11 oz·in | 25,000 | 75 | 20 | pdf | step |
HD-400-5C | 0.28 N·m | 40 oz·in | 25,000 | 200 | 55 | pdf | step |
HD-500-5C | 0.85 N·m | 120 oz·in | 25,000 | 400 | 80 | pdf | step |
HD-510-5C | 0.85 N·m | 120 oz·in | 25,000 | 750 | 375 | pdf | step |
HD-505-5C | 1.7 N·m | 240 oz·in | 25,000 | 800 | 160 | pdf | step |
HD-515-5C | 1.7 N·m | 240 oz·in | 25,000 | 1,500 | 900 | pdf | step |
HD-700-5C | 3.10 N·m | 440 oz·in | 25,000 | 700 | 150 | pdf | step |
HD-710-5C | 3.10 N·m | 440 oz·in | 25,000 | 1,500 | 935 | pdf | step |
HD-705-5C | 6.20 N·m | 55 lb·in | 25,000 | 1,400 | 300 | pdf | step |
HD-715-5C | 6.20 N·m | 55 lb·in | 25,000 | 3,400 | 3,000 | pdf | step |
HD-800-5C | 14.00 N·m | 125 lb·in | 12,000 | 2,800 | 1,800 | pdf | step | T-slot step |
HD-810-5C | 14.00 N·m | 125 lb·in | 12,000 | 3,500 | 3,000 | pdf | step | T-slot step |
HD-805-5C | 28.0 N·m | 250 lb·in | 12,000 | 5,300 | 2,250 | pdf | step | T-slot step |
HD-815-5C | 28.0 N·m | 250 lb·in | 12,000 | 7,000 | 6,000 | pdf | step | T-slot step |
HD-825-5C | 56.5 N·m | 500 lb·in | 8,000 | 14,000 | 12,000 | pdf | step | T-slot step |
REMARQUE: Un fonctionnement continu en puissance est acceptable sur une durée de maximum 4 heures. Passé ce temps, un fonctionnement prolongé à haute température va occasionner un vieillissement prématuré des composants et des roulements. Pour fonctionner en continu sur un temps plus long, la température des composants doit être maintenue à moins de 100°C. Le contrôle la température sur la surface extérieure au frein est une référence suffisante.
¹Les freins dynamométriques HD-510, HD-515, HD-800 et HD-805 un systéme de refroidissement par air fourni par l’utilisateur. Régulateur et filtres sont fournis en tant qu’équipement standard sur ces modèles. Voir le catalogue pour les niveaux de pression.
² Le système de ventilation est inclus comme équipement standard avec les modèle HD-710, HD-715, HD-810, HD-815 and HD-825 .
³ 5 volts en sortie
CLIQUEZ ICI POUR OBTENIR LES SPÉCIFICATIONS 6N (ANGLO-SAXONNES), 7N (MÉTRIQUES) ET 8N (SI).
Blower Dimensions
Allow approximately 6 in to 8 in (152 mm to 203 mm) between rear
of dynamometer base plate and blower for connection hardware.
Required hardware is supplied with the dynamometer.
Model | BL-001 (in) | BL-001 (mm) | BL-001 (in) | BL-002 (mm) |
---|
ØA | 6 | 152 | 6 | 152 |
B | 11 | 279 | 11 | 279 |
C | 6 | 152 | 6 | 152 |
D | 8 | 203 | 15 | 381 |
E | 4 | 102 | 4 | 102 |
F | 8 | 203 | 12 | 305 |
G | 1 | 25 | 1 | 25 |
Weight | 8.5 lb | 3.9 kg | 18 lb | 8.1 kg |
Blower Power and Fuses
- Models HD-710, HD‑715, HD-810 and ED-715 include the BL‑001 blower.
- Models HD‑815 and ED-815 include the BL‑002 blower.
- Model HD‑825 uses two BL‑002 blowers for cooling its two brake sets.
Model | Voltage | VA | Style | Rating |
---|
BL-001 | 120 V | 600 | UL/CSA | 6.30 A | 250 V | SB |
BL-001A | 240 V | 500 | IEC | 3.15 A | 250 V | T |
BL-002 | 120 V | 1,000 | UL/CSA | 15.00 A | 250 V | SB |
BL-002A | 240 V | 1,000 | IEC | 6.30 A | 250 V | T |
Sélection
Choix d’un frein dynamométrique
Les freins dynamométriques Magtrol couvrent un large éventail de couple, de vitesse et de puissance. Pour sélectionner la taille du modèle de frein dynamométrique approprié à vos besoins de test moteur, vous devrez déterminer le couple maximal, la vitesse et la puissance appliqué.
Couple maximum
Il est important de considérer tous les paramètres de couple qui sont à tester, non seulement le couple nominal, mais aussi couple en rotor bloqué et le couple de décrochage. Le choix du frein dynamométrique doit d’abord être fondé sur l’exigence du couple maximum, sous réserve de la détermination des exigences de puissance maximale.
Vitesse maximale
Cette valeur doit être considérée comme indépendante du couple et de la puissance, c’est la vitesse maximale à laquelle le frein dynamométrique peut être utilisé en toute sécurité à vide ou dans des conditions de faible charge. Cette valeur ne doit pas être considérée comme la vitesse maximale à laquelle le couple de freinage total peut être appliqué.
Valeurs de puissances maximales
Ces valeurs représentent la capacité maximale du système de freinage du frein dynamométrique à absorber et dissiper la chaleur générée lors de l’application d’une charge de freinage sur le moteur testé. La puissance absorbée et la chaleur générée par le frein dynamométrique est fonction du couple (T) appliquée au moteur sous test, et de la vitesse résultante (n) de ce même moteur. Ceci est exprimé dans les formules de puissance (P) définies dans le tableau ci-dessous:
Options de systéme
Options pour les systèmes d’essais moteurs
Pour vous aider à sélectionner les composants de votre système d’essai moteur, le tableau ci-dessous montre quelles (actuellement disponible)types d’ électroniques et de logiciels sont supportés par les différents freins dynamométriques Magtrol.
MODELE | DESCRIPTION | HYSTERESIS (série ED incluse) | Dynamomètres à courant de Foucault | Dynamomètres de frein à poudre | Dynamomètres à masse à cadran |
---|
Contrôleurs pour freins dynamométriques |
DSP7010 | Contrôleur de freins dynamométriques | • | • | • | |
DSP7000 | Contrôleur de freins dynamométriques | • | • | • | |
AUTRES ÉLECTRONIQUES |
TSC Série | Couple/vitesse Conditionneur * | | | | |
5500 | Commutateurs manuel de signaux | • | | | |
5501 | Commutateurs manuel de signaux | | • | • | |
5502 | Commutateurs manuel de signaux | • | | | |
5502 | Commutateurs manuel de signaux | | • | • | |
LOGICIEL |
M-TEST 7 | Motor Testing Software | • | • | • | |
ALIMENTATIONS |
DES Série | Alimentation | | • | • | |
5241 | Amplificateur de puissance | nécessaire seulement pourr HD-825 | | | |
5242 | Amplificateur de puissance | nécessaire seulement pourr HD-825 | | | |
5200 | Alimentation | | | | • |
5210 | Alimentation à régulation de commande | | | | • |
5250 | Alimentation à régulation de commande | | | | • |
ACCESSOIRES |
TAB | Table pour frein dynamométrique | • | • | • | • |
AMF | Fixation moteur ajustable | • | | | |
FMF | Fixations fixes pour moteur | • | | | |
PT | Plaque de base T-slot | • | • | • | |
FRS | capteur de vitesse Free-Run | • | • | • | |
SBB14 | multiplexeur de signaux | • | • | • | |
SBB15 | multiplexeur de signaux | • | • | • | |
Special Designs
Low Speed Testing | For low speed motors, such as gear motors with maximum speeds of less than 200 rpm, Magtrol offers additional encoder options that allow for increased resolution of the speed signal. Please refer to the data sheet for ordering information. |
High Speed Testing | For certain models, Magtrol can provide a dynamometer which can operate at higher than rated speeds. |
Mechanical Modifications | Magtrol can provide customized base plates, riser blocks and shaft modifications. |
Analog Output | Magtrol can provide a 0-5 VDC analog output for the torque signal and a TTL speed signal from the dynamometer. |
HD Tandem Dynamometer
Magtrol offers Hysteresis Dynamometers mounted in tandem. In tandem, motors of different size can be tested simultaneously using only one bench. This system also allows different brake – torque transducer configurations according to motor size.
HB 715 + TM 307 mounted in tandem with HB 815 + TM 310
