AMF Series – Fixations réglables pour moteur

Support & Downloads

Fiche TechniqueBrochure

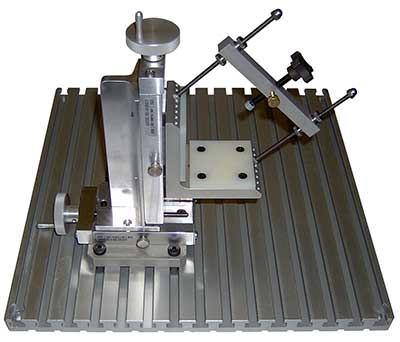

Fixation moteur ajustable

Description du produit

Les fixations réglables pour moteurs (AMF) sont utilisées pour sécuriser les moteurs de petites et moyennes dimensions lors de l’exécution des tests. Ces fixations polyvalentes permettent également le centrage de l’accouplement entre un moteur et un frein dynamométrique à hystérésis de la série HD.

(Les accouplements peuvent être fournis sur demande) Différentes longueurs de moteurs peuvent être supportés soit par une plaque de base en T-slot soit par une plaque coulissante, suivant le modèle.
Les fixations AMF-1, -2 et -3 disposent d’un ou deux ponts réglables, chacun équipé d’une vis de serrage à bouton moleté, pour permettre le serrage n’importe où le long de l’axe du moteur. Le pont de réglable sur la fixation AMF-V intègre un système de serrage à action constante avec, pour maximiser la surface de montage, une plaque en angle-V équipée d’une surface en  polymère.
Afin de protéger le moteur, les vis de blocage fournissent une protection contre les vibrations, de plus toutes les surfaces de contact entre le moteur et les fixations sont garnies par un revêtement en nylon.

Caractéristiques

  • Adaptation des moteurs jusqu’à 8 pouces ¼ de diamètre
  • Utilisées avec la plupart des freins dynamométriques Magtrol série HD
  • Système d’ancrage sécurisé
  • Centrage moteur aisé
  • Extrêmement polyvalent et adaptable
  • Protection contre les vibrations
  • Serrage sans rayures
  • Sans outils de réglage
  • Montage direct sur table pour freins dynamométriques Magtrol série TAB ou plaque de base
    (selon le modèle et la configuration du système)

Comparaison entre modèles

 AMF-1AMF-2AMF-3AMF-V
Diamètre moteurjusqu'à 4 poucesjusqu'à 6 poucesjusqu'à 8¼ pouces4 à 8 pouces
Frein dynamométriqueSérie HD-100, 400 et 500 avec plaque de base en optionSérie HD-700 avec plaque de base courte en optionSérie HD-800 avec plaque de base T-slot en optionSérie HD-800 avec
plaque de base T-slot en option
Base de fixationembase à rainures en Tembase à rainures en Tembase standardglissière
Ponts de serrage1221
vue/téléchargt.
Dessin de détail		pdf | steppdf | steppdf | steppdf

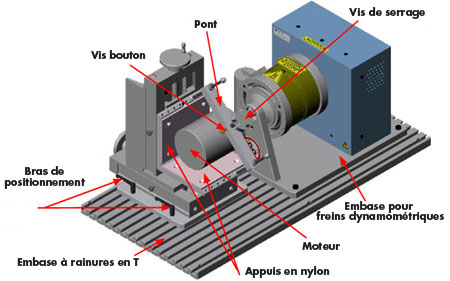

Example de montage















Frein dynamométrique Magtrol HD-705-XXX-0100 avec fixation moteur réglable AMF-2 avec moteur de 4 pouces bloqué
