AMF Series – Verstellbare Motorbefestigungen

Support & Downloads

DatenblattBroschüren
Adjustable Motor Fixture

Produktbeschreibung

Magtrol’s Verstellbare Motorbefestigungen der Serie AMF dienen zur sicheren Befestigung von kleinen bis mittelgroßen Motoren während eines Testdurchlaufs. Diese außerordentlich vielseitigen Befestigungsvorrichtungen ermöglichen außerdem eine einfache Zentrierung des Motors zur Verkupplung mit Hysterese-Leistungsbremsen der Serie HD. (Verkupplungen können auf Wunsch geliefert werdend.) Motoren verschiedener Länge können entweder einer befestigeten Grundplatte mit T-Nute oder einer Schieberplatte angepasst werden.

Die Befestigungen von AMF -1, -2, und -3 sind mit ein bis zwei verstellbaren Brücken ausgestattet, jede mit einer kannelierten Klemmschraube, die das Einspannen entlang der Achse des Motors ermöglicht. Die verstellbare Verbindungsbrücke an der AMF-V Befestigung enthält eine geradlinige Bewegungsklemme mit einer gummigelagerten V-Winkel-Klemmschraube, um den Befestigungsbereich zu maximieren.

Zur Absicherung des Motors bieten blockierende Fngerschrauben Schutz gegen Lagerschwingungen. Alle Verbindungsstücke zwischen dem Motor und der Befestigung sind mit Nylon gepolstert um ein kratzfreies Einspannen zu gewährleisten.

Eigenschaften

  • Passend für Motoren bis zu 8¼ Inch im Durchmesser
  • Verwendbar für die meisten Hysteresebremsen der Serie HD
  • SichereVerankerung
  • Leichte Zentrierung des Motors
  • Außerordentlich vielseitig und anpassungsfähig
  • Schutz vor Lagerschwingungen
  • Kratzfreies Einklemmen
  • Werkzeuglose Einstellungen
  • Direkte Montage auf Magtrol’s Leistungsbremsentisch der Serie TAB oder einer Leistungsbremsen-Grundplatte (abhängig von Model und Systemkonfiguration)

Modellvergleich

 AMF-1AMF-2AMF-3AMF-V
Motorendurchmesserbis 4 Inchbis 6 Inchbis 8¼ Inch4 bis 8 Inch
LeistungsbremseHD-100, 400 und
500 Serie Optional mit gekürzter Grundplatte		HD-700 Serie Optional mit gekürzter GrundplatteHD-800 Serie
Optional mit Grundplatte mit T-Nute		HD-800 Serie
Optional Grundplatte mit T-Nute
Grundplatten-vorrichtungGrundplatte mit T-NuteGrundplatte mit T-NuteStandardgrundplatteSchieberplatte
Spannbrücken1221
Ansicht/Download einer detaillierten Zeichnungpdf | steppdf | steppdf | steppdf

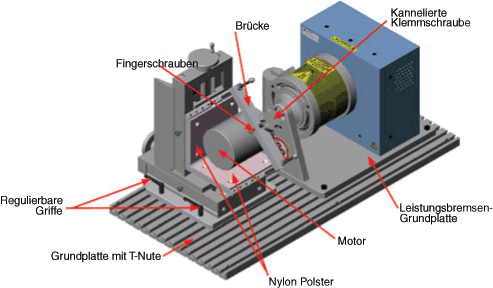

Montagebeispiel

Magtrol’s HD-705-XXX-0100 Leistungsbremse mit AMF-2 Verstellbarer Motorbefestigung mit eingerastetem 4-Inch Motor.
