HB Series – Freins à hystérésis

Support & Downloads

Product BrochureProduct ManualProduct Datasheet
HB

Description du produit

Les freins à hystérésis génèrent leur couple exclusivement à l’aide du champ magnétique créé dans l’entrefer, sans aucun contact. Il en résulte des caractéristiques de fonctionnement nettement supérieures telles qu’un couple sans à-coups, une longue durée de vie, une excellente répétabilité de couple, une grande précision de régulation, ainsi que des temps d’arrêt et de maintenance réduits. Les freins à hystérésis sont de ce fait avantageusement utilisés pour la régulation de tension d’enroulement ou de déroulement lors de la production de divers matériaux, de tissus, de câbles et de cordes.

Spécifications - Anglo Saxonnes

Pour des spécifications techniques complètes et un dessin d’ensemble, téléchargez la fiche technique

Cliquez sur l’icône dans le tableau ci-dessous. Un document PDF s’ouvrira dans une nouvelle fenêtre. (Adobe Acrobat Reader 7.0 ou version ultérieure, est requis.)

ModèleCouple minimum à courant nominal (oz·in)Courant nominal (mA)Vitesse nominale (rpm)Puissance cinétique* - 5 Minutes (W)Puissance cinétique* - en continu (W)Dessin
HB-2.52.514620,000205pdf | step | curve
HB-101013320,0004512pdf | step | curve
HB-161619220,0007520pdf | step | curve
HB-383825015,0009025pdf | step | curve
HB-505025315,0009023pdf | step | curve
HB-14014025312,00030075pdf | step | curve
HB-25025027010,000450110pdf | step | curve
HB-4504504428,000670160pdf | step | curve
HB-7507503837,0001,000200pdf | step | curve
HB-8408406006,0001,340300pdf | step | curve
HB-175017505006,0001,200350pdf | step | curve
HB-3500350010006,0002,400600pdf | step | curve
Freins obsolètes
(seulement pour infos—ces freins ne sont plus disponibles)		Remplacer par
HB-8813320,0006015HB-10
HB-323225015,0009025HB-38
HB-21021025010,000450110HB-250
HB-4204203008,000670160HB-450
HB-160016005006,0002,400350HB-1750
HB-3200320010006,0004,800600HB-3500

*La puissance cinétique est une valeur maximale basée sur la limitation de la bobine et / ou la température des roulements à environ 100 º C, et ne doit pas être dépassée. Les valeurs réelles peuvent varier en service de ± 50% selon le montage, la ventilation, la température ambiante, etc.

**Les bobines sont alimentées en 24 VDC en standard. Les tensions de bobine de 90 volts et non-standard sont disponibles sur demande. Les bobines de 12 VDC sont disponibles du HB-2.5 au HB-840.

Spécifications - Métriques

Pour des spécifications techniques complètes et un dessin de dimension générale, téléchargez la fiche technique

Cliquez sur l’icônedans le tableau ci-dessous. Un document PDF s’ouvrira dans une nouvelle fenêtre. (Adobe Acrobat Reader 7.0 ou version ultérieure, est requis.)

Frein à hystérésisCouple minimal à courant nominal (N·m)Courant nominal (mA)Vitesse maximale (rpm)Puissance cinétique* - 5 minutes (W)Puissance cinétique* -
en continu (W)		Dessin
HB-3M-20,0214520'000205pdf | step | curve
HB-10M-20,0713320'000358pdf | step | curve
HB-20M-20,1421720'0005012pdf | step | curve
HB-50M-20,3525315'0009023pdf | step | curve
HB-140M-21,0025312'00030075pdf | step | curve
HB-250M-21,7527010'000450110pdf | step | curve
HB-450M-23,204428'000670160pdf | step | curve
HB-750M-25,003837'0001'000200pdf | step | curve
HB-1750M-213,00 **6006'0001'200350pdf | step | curve
HB-3500M-226,00 ***12006'0002'400600pdf | step | curve

*La puissance cinétique est une valeur maximale basée sur la limitation de la bobine et / ou la température des roulements à environ 100 º C, et ne doit pas être dépassée. Les valeurs réelles peuvent varier en service de ± 50% selon le montage, la ventilation, la température ambiante, etc.

** 13 N.m sont accessible à environ.600 mA. Cette valeur peut diminuer à 12,36 N.m si le frein est alimenté par une alimentation ou un contrôleur limité à 500 mA.

*** 26 N.m sont accessible à environ.1200 mA. Cette valeur peut diminuer à 24.72 N.m si le frein est alimenté par une alimentation ou un contrôleur limité à 1000 mA.

****Les bobines sont alimentées en 24 VDC en standard. Les tensions de bobine de 90 volts et non-standard sont disponibles sur demande. Les bobines de 12 VDC sont disponibles du HB / MHB-3M au HB / MHB-750M.

Applications

Les freins à hystérésis Magtrol fournissent une tension mécanique précise pour : les enroulements d’induits et de bobines, l’impression et l’étiquetage, le marquage de fil, de tressage, le matériel qui découpe, le tissage, et de nombreuses autres applications.

Elles sont idéales pour tout matériau, fils ou toile, le fil de cuivre, la fibre optique, les textiles, les bandes d’enregistrement, les films, les feuilles d’aluminium, le papier, les produits en caoutchouc, le nylon, et bien d’autres.

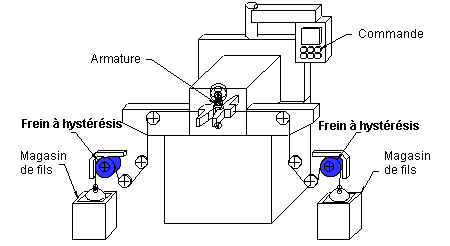

Les freins à hystérésis Magtrol fournissent un contrôle précis de la tension du fil pendant les opérations de ventilation, de crochetage et de découpe sur des enrouleuses à haute vitesse.

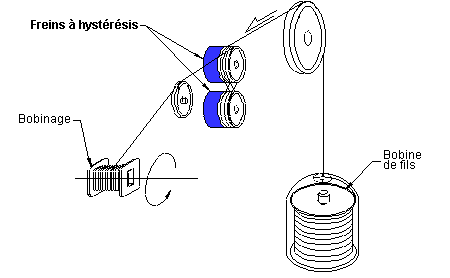

Freins à hystérésis en boucle ouverte pour maintenir une tension précise pendant le processus de bobinage.

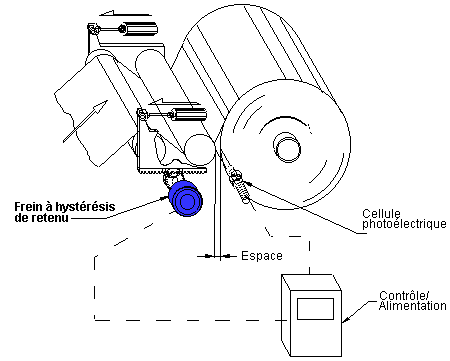

Contrôle de l’écart de précision en utilisant un frein à hystérésis et un capteur photoélectrique.

Contrôle de la tension de déroulage à l’aide d’un bras de guidage, d’un potentiomètre, d’un frein à hystérésis et d’un contrôleur.

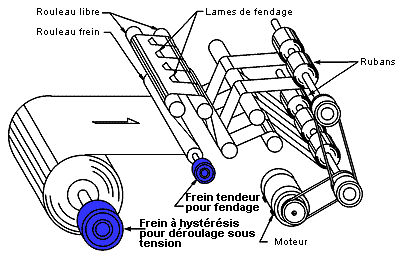

Les freins à hystérésis Magtrol offre un fonctionnement sans friction, sans rupture de force pour la tension des matériaux en cours de refendage et autres opérations de traitement.

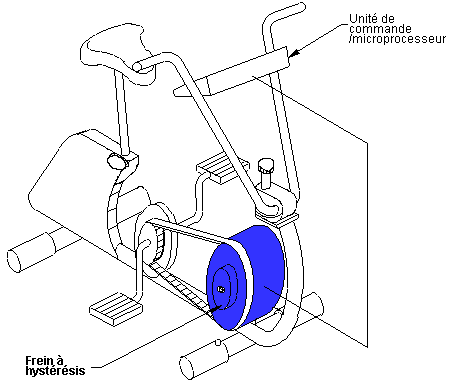

La répétitivité, la commandabilité et la longévité des appareils à hystérésis de Magtrol lui ont valu la reconnaissance de valeur haut de gamme. Etat de l’art des applications où précision et répétitivité sont des éléments essentiels, les freins à hystérésis Magtrol sont utilisés aussi bien dans les équipements fournissant des diagnostiques de précision, que dans les machines assurant un fonctionnement plus conventionnel.

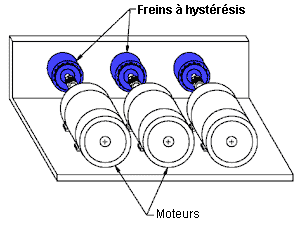

Les freins à hystérésis Magtrol sont largement utilisés dans les applications avec simulation de charge pour les tests de durée de vie des moteurs électriques, des actionneurs, des petits moteurs à combustion, des boîtes de vitesses, et de nombreux autres dispositifs rotatifs et d’équipements.

La capacité des appareils hystérésis pour résister à des températures élevées pendant des périodes prolongées de fonctionnement sans avoir à subir la dégradation de leurs structures magnétiques les rend parfaits pour ces applications, ainsi que pour les essais en environnements difficiles, et même pour les applications aérospatiales.

Grâce à leur capacité à produire un couple indépendant de la vitesse, les freins à hystérésis sont utilisés dans de nombreuses applications utilisant des freins dynamométriques destinées pour tester les performances des moteurs, actionneurs, moteurs à combustion, etc.

Leur capacité à produire un couple indépendant de la vitesse rend les freins à hystérésis incontournables dans les applications de pré-charge pour prévenir jeu, retour de charges, et en limitant le couple pour éviter d’endommager les équipements délicats.

Les freins à hystérésis Magtrol sont parfaits pour sécuriser les charges au mouvement réversible .
