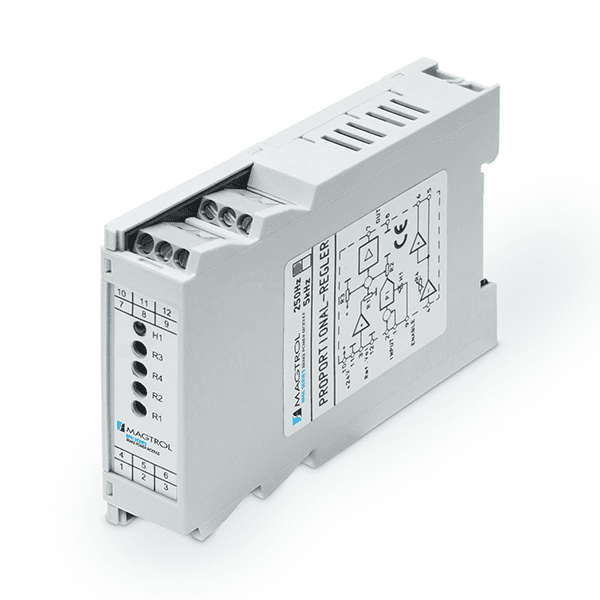

BPM Series – Module D’alimentation Pour Frein
Description du produit
Le module d’alimentation à courant régulé de la série BPM permet d’alimenter et de contrôler la puissance (jusqu’à 3 A) des freins et embrayages à hystérésis de Magtrol. Ce composant compact est un élément facile à mettre en place (encliquetable sur un rail DIN) et une solution recommandée pour facilement contrôler une large gamme de freins et d’embrayages.
L’entrée analogique du module d’alimentation à courant régulé est conçu pour des signaux de 0 à 10 DC. A la valeur de consigne maximale de 10 VDC, le courant de sortie est réglable de 0 à 100 %. A l’aide d’un potentiomètres, le point zéro peut être décalé de 0 à 20 %.
Caractéristiques
- Pour une utilisation avec les freins et les embrayages à hystérésis de Magtrol
- Alimentation: 20 à 35 VDC
- Courant de régulation: jusqu’à 1 A (modèle BPM 101)
jusqu’à 3 A (modèle BPM 103) - Modulation de largeur d’impulsion (MLI) fréquence de commutation: 5 kHz
- Dimensions compactes (larg. 22.5 mm)
- Boîtier en polyamide encliquetable sur un rail DIN (EN 50022)
- Solution économique
Specifications
| CARACTÉRISTIQUES ÉLECTRIQUES |
| Tension d'alimentation (UV) | 20 à 35 VDC (ripple ± 5 %) |
| Consommation | 70 mA + load current |
| Sortie puissance Imax / Vmax | BPM 101: jusqu'à 1 A / UV minus 2 V
BPM 103: jusqu'à 3 A / UV minus 2 V |
| Régulation du courant | ± 1 % de la pleine échelle |
| Type de charge | Charges inductive uniqument |
| Ajustement du courant | 0 à 100 % |
| Ajustement du zéro | 0 à 20 % |
Modulation de largeur
d'impulsion (MLI), fréquence
de commutation: | 5 kHz |
| Valeur de référence (entrée) | 0 à +10 V (Rin = 100 kΩ) |
| ENVIRONNEMENT |
| Température de service | 0 °C à + 50 °C |
| CARACTÉRISTIQUES MÉCANIQUES |
| Boitier | Polyamide isolant de couleur grise |
| Montage | DIN-Rail encliquetable (EN 50022) |
| Poids | 115 g |
| Connectique | Bornier à vis cruciforme pour câbles 2.5 mm2 |
