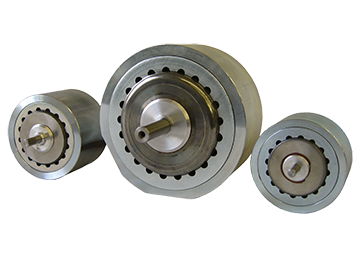

HCF Series – Embrayages magnétiques à hystérésis

HCF

Description du produit

De même que les frein à hystérésis, ces embrayages magnétiques développent leur couple exclusivement à l’aide du champ magnétique de l’entrefer. Une transmission de l’entraînement sans à-coups vers l’élément entraîné est de ce fait garantie. Alimenté sans balais ni bagues collectrices, cet embrayage magnétique à hystérésis ne dépend ni de poudre magnétique ni d’éléments de friction. Il n’exige donc plus de maintenance ni d’étanchéisation. Les freins et embrayages magnétiques à hystérésis se prêtent de ce fait idéalement à toute application dans l’industrie alimentaire ou pharmaceutique.

Spécifications

Pour des spécifications techniques complètes et un dessin d’ensemble, téléchargez la fiche technique Cliquez sur l’icône dans le tableau ci-dessous. Un document PDF s’ouvrira dans une nouvelle fenêtre. (Adobe Acrobat Reader 7.0 ou version ultérieure, est requis.)

Séries HCF

ModèleCouple minimum à courant nominal (N·m)Courant nominal (mA)Vitesse nominale (rpm)Puissance cinétique* - 5 Minutes (W)Puissance cinétique* - En continu (W)Dessin d'ensemblePaliers (Modèle)
HCF-8M0,056515036006015pdf | step |
pillow block pdf
4729
HCF-16M0,11327036007520pdf | step |
pillow block pdf
4729
HCF-32M0,2333236009025pdf | step | curve | pillow block pdf4724
HCF-120M0,85200360030075pdf | step | curve | pillow block pdf4725
HCF-250M1,804153600450110step |
pillow block pdf
4830

Séries HCS

Hysteresis
Clutch
Model
Minimum
Torque
at Rated
Current
(oz·in)
Rated
Current
(mA)
Maximum
Speed
(rpm)
Kinetic Power* -
5 Minutes
(W)
Kinetic Power* -
Continuous
(W)
DownloadsPillow
Block
(Model)
HCS-1001002003 60030075pdf | step4755
HCS-2102103753 600450110pdf | step4760
HCS-4204204603 600670160pdf | step4759
Embrayages obsolètes (pour information seulement, ces embrayages ne sont plus disponibles)Modèle substituable
HCS-88 oz·in1973,6006015HCF-8M
HCS-1616 oz·in1923,6007520HCF-16M
HCS-120120 oz·in2003,60030075HCS-100 / HCF-120M

*Les puissances cinétiques sont des valeurs maximales basées sur la limitation de la bobine et / ou la température des roulements à environ 100 º C, et ne doit pas être dépassée. Les valeurs réelles peuvent varier en service de ± 50% selon le montage, la ventilation, la température ambiante, etc.

**Les bobines sont alimentées en 24 VDC en standard. Les tensions de bobine de 90 volts et non-standard sont disponibles sur demande.

Applications

La conception n’utilise ni bagues collectrices ni balais et repose sur le principe de l’hystérésis et est donc sans composants de friction et sans particules magnétiques. Par conséquent, il n’y a pas de risque de contamination de l’environnement par des particules ce qui rend les embrayages à hystérésis Magtrol parfaits pour une utilisation dans la transformation de produits alimentaires ou les productions en salles blanches .

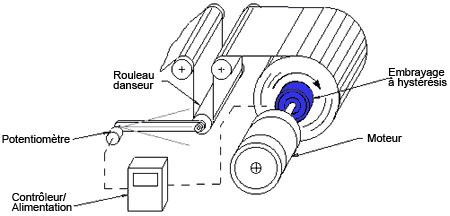

Contrôle de la tension d’enroulement en boucle fermé – Embrayage à hystérésis sur rembobinage motorisé. Tension contrôlée au moyen d’un rouleau danseur avec potentiomètre, d’un embrayage et d’un contrôleur.


Les embrayages à hystérésis Magtrol fournissent un contrôle précis du couple pour le capsulage, le boulonnage et autres applications à vis. Les embrayages à hystérésis sont tout indiqués pour une utilisation dans la transformation des aliments et des environnements à salle blanche.

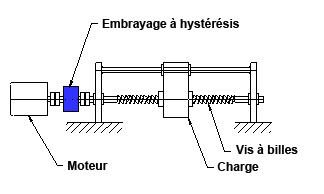

L’emplacement des embrayages à hystérésis à limitation de couple et permet une application précise, stable et harmonieuse du couple tout en évitant les surcharges.
