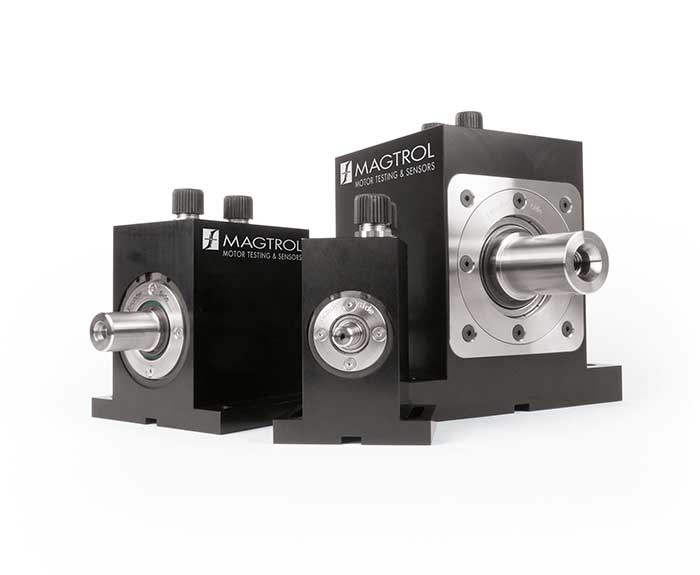

TS 100 Series - Drehmomentmesswellen

Produktbeschreibung

Mit den Drehmomentwellen TS 100 Series von Magtrol lassen sich sehr genaue Drehmoment- und Drehzahlerfassung. durchführen. Jede Messwelle besitzt ein integriertes, elektronisches Aufbereitungsmodul, das ein 8-poligen Ausgangssignal von 0 V DC bis ± 5 V DC (±10 V DC) für das Drehmoment sowie eine USB-Schnittstelle für einen direkten Anschluss an einen Computer zur Verfügung stellt. Die Drehmomentmesswellen werden mit einer Software geliefert, die eine einfache Verbindung und Datenerfassung sicherstellt. Ein Drehzahlgeber liefert mindestens 360 PPR (Impulse pro Umdrehung) Tach A, Tach B und Referenz-index Z (1 PPR). Magtrol’s Drehmomentmesswellen sind sehr zuverlässig und bieten einen hohen Überlastungsschutz, eine hervorragende Langzeitstabilität sowie eine hohe Störfestigkeit gegen Signalrauschen. Alle Drehmomentmesswellen der TS 100 Series sind auf Dehnmessstreifen basierende Messsysteme mit eingebetteter Telemetriesignalübertragung. Drei LED-Leuchten an der Messwellenabdeckung sorgen für eine visuelle Überprüfung des Messwellenstatus anhand eines Farbcodes (Kombination der 3 LEDs). Die Messwelle wird über einen 8-poligen Stecker mit 24 V DC (12 – 32 V DC) versorgt. TARE & B.I.T.E: (Eingebaute Test-ausrüstung) kann entweder per Software oder über den 8-poligen Stecker aktiviert werden. Das verfügbare Drehmoment reicht von 0.02 N·m … 500 N·m.

Merkmale

  • Integrierte Drehmoment-, Drehzahl-, und Winkelkonditionierung
  • Drehmomentbereich von 0.02 N·m … 500 N·m
  • Integrierter Drehzahlgeber mit Index
  • Genauigkeit: < 0.1 % (0.05%)
  • Überlastbarkeit: 200 %
  • Belastungsgrenze: 300 %
  • Drehzahlen bis 15 000 min<sup>-1</sup>
  • Ausgangssignal ± 5 VDC (± 10 VDC)
  • USB-Schnittstelle und Analoganschluss
  • LED-Anzeige zur Kontrolle des Betriebszustands
  • Berührungslose Messung (ohne Schleifringe)
  • Gleichstromversorgung: 12 – 32 VDC

USB & Analog Ausgang
Die Drehmomentmesswelle bietet sowohl eine isolierte USBSchnittstelle als auch einen analogen Ausgang. Beide Signale können gleichzeitig genutzt werden. Beispielsweise können Regelkreisdaten über die USB-Schnittstelle erfasst werden, während die schnelle Datenerfassung über den Analogausgang erfolgt. Zusätzlich können Drehmoment-, Drehzahl- und Winkeldaten über die USB-Schnittstelle und gleichzeitig schnelle Regelkreisdaten über die analogen Ausgangssignale erfasst werden. Die Aktualisierungszeit der kontinuierlichen Analogsignale beträgt 100 μs (10 kHz). Das analoge Ausgangssignal beträgt 0 bis ± 5 V DC, was dem Nennbereich der Drehmomentmesswelle bis zu 200% des Messbereichs entspricht (0 bis ± 10 V DC). Die USB-Schnittstelle lässt sich einfach mit der im Lieferumfang der Drehmomentmesswelle enthaltenen Lab-VIEW™-Software verbinden und verwenden.

Integrierter Encoder
Die Drehmomentmesswellen TS 100 Series integrieren einen High-End-Encoder mit mindestens 360 PPR (Impulse pro Umdrehung) auf 2 unterschiedlichen Signalen (Tach A, Tach B), die um 90° phasenverschoben sind und eine Winkelmessauflösung von ≤ 0.25° bieten. Ein drittes Signal liefert 1 PPR (Z) als Winkelreferenz. Das Messwellengehäuse ist mit «Encoder Side» markiert, um die Position des Encoders anzuzeigen. Bei Anwendungen mit niedriger Drehzahl, bei denen die Winkelposition / Genauigkeit des Testobjekts wichtig ist, muss die Messgeberseite direkt mit dem Prüfling verbunden werden, damit die Winkelmessung nicht durch die Deformationszone der Messwelle beeinflusst wird. Je nach Sensormodell kann die Anzahl der Impulse 360, 400 oder 720 PPR betragen (siehe Spezifikationstabelle); als Option sind Encoder bis zu 5.000 PPR erhältlich.

Systemstatusanzeigen
Ein Farbcode wird durch die Aktivierung von 3 LEDLeuchten (gelb, grün, rot) auf der oberen Abdeckung der Drehmomentmesswelle angezeigt. Dieser Farbcode kommuniziert laufend den Betriebszustand der Mess-welle, wie Messstatus, Tarafunktionen, Offset-Wert B.I.T.E. (Eingebaute Testausrüstung) und Überlast.



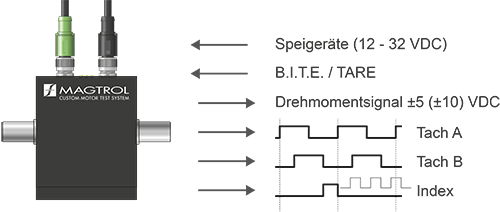

Elektrische Konfiguration

Funktionsprinzip
Das Messsystem basiert auf DMS-Technologie, welche direkt auf der Messstrecke befestigt und in Wheatstone-Vollbrückenschaltung angeschlossen wird. Der Dehnungsmesstreifen und der dazugehörige Frontend-Verstärker wird von einer Hochfrequenz Leistungsübertragung gespeist.

Durch das erzeugte Drehmoment verformt sich die Messstrecke und bewirkt eine Dehnung in den Messelementen. Ein Mikroprozessor bereitet das Signal des Verstärkers auf und überträgt die Messwerte mittels berührungsloser Telemetriedatenübertragung an den Stator. Integrierte Mikrokontroller Regeln alle internen Funktionen, wie Leistungsübertragung, Datenerfassung und -filterung, Kalibrierung und Setup, TARE und B.I.T.E.-Funktionen (Eingebaute Testgeräte) sowie den
LED-Betriebsstatus-Steuercode. Der Sensor wird über einen Analogstecker mit 24 VDC (12 – 32 VDC) versorgt. Die Grenzfrequenz des Signals kann in einem Bereich von 2 Hz bis zu 1 000 Hz ausgewählt und konfiguriert werden.

Spezifikationen

MODELLNENN DREH-
MOMENT(ND)
(N·m)
WELLEN-
DURCHMESSER
(mm)
MAX.
DREHZAHL
(rpm)
ENCODER-
AUFLÖSUNG
(ppr)a)
DREH-
STEIFIGKEITc)
(N·m/rad)
TRÄGHEITS-
MOMENT
(kg·m2)
WINKEL-
VERFORMUNG
(Degree)
HERUNTER-
ZULADEN
TS 1990.0261001 0003.51.79 x 10-60.32N/A
TS 1000.05615 000360b)191.96 x 10-60.15pdf | step
TS 1010.1615 000360b)191.96 x 10-60.31pdf | step
TS 1020.2615 000360b)501.97 x 10-60.23pdf | step
TS 1030.5615 000360b)1601.97 x 10-60.18pdf | step
TS 1041815 000360b)3302.19 x 10-60.17pdf | step
TS 1052815 000360b)3302.19 x 10-60.34pdf | step
TS 1065815 000360b)6852.23 x 10-60.42pdf | step
TS 10710915 000360b)1 2602.34 x 10-60.46pdf | step
TS 10920188 000400b)3 6003.14 x 10-50.32pdf | step
TS 11050188 000400b)7 4003.38 x 10-50.39pdf | step
TS 111100198 000400b)9 6003.54 x 10-50.60pdf | step
TS 112200306 00072038 7004.67 x 10-40.30pdf | step
TS 113500306 00072062 8004.81 x 10-40.46pdf | step
a) PPR bedeutet Pulse Per Revolution (Impulse pro Umdrehungen)
b) Verfügbar erhältlich mit 1 000 PPR Drehgeber (Max. Drehzahl 5 000 min-1) oder 5 000 PPR Drehgeber (Max. Drehzahl 1 000 min-1)
c) Berechnet in der Mitte der Wellenabgänge



Drehmomentmessung

Maximales dynamisches Drehmoment (Spitzenwert, Überlastbarkeit)200 % des NDs
Maximales Statisches Drehmoment ohne Zerstörung300 % des NDs
Resolution at RT11 000 Punkte
Abtastrate16 Bits bei 10 000 Abtastvorgängen / Sekunde
Kombinierter Fehler (Linearität und Hysterese)< 0.1 % des NDs f) (0.05% on request)
Spektrale Rauschdichte2 ppm VON RT / √ Hz typisch e,f)
Drehzahleinfluss auf das Nulldrehmoment< 0.015 % / 1 000 rpm g)
Änderungsempfindlichkeit bei Stromversorgungswechsel h)< 50 (ppm bei RT / V)
e) Entspricht < 0.05 % von RT, Spitze zu Spitze über die gesamte 1 kHz Bandbreite.
f) Bei TS 100 (0.05 N·m) wird dieser Parameter um den Faktor 2 degradiert. Gilt sowohl für den Analog- als auch für den USB-Ausgang
g) Bei TS 100 (0.05 N·m) und TS 101 (0.1 N·m) wird dieser Faktor um 2 degradiert.
h) Veränderung des Abtriebsdrehmoments durch Stromversorgungswechsel



USB Drehzahl – und Winkelmessung

MODELLTS 100 - TS 107TS 109 - TS 111TS 112 - TS 113
Drehzahl- und Winkelmessung360 Impulsen, 2 Signalen
90°Phasenverschiebung (quadrature X4)
+ Optischer Index-Encoder
400 Impulsen, 2 Signalen
90°Phasenverschiebung (quadrature X4)
+ Optischer Index-Encoder
720 Impulsen, 2 Signalen
90°Phasenverschiebung (quadrature X4)
+ Optischer Index-Encoder
Berechnete Drehzahlgenauigkeit (USB-Ausgang)< ± 0.05% i)
Winkelauflösung (USB)0.25°0.225°0.125°
Genauigkeit± 0.25° über 360°.± 0.225°± 0.125°
Thermodrift< 50 ppm über Temperaturbereich
i)  Konstante Drehzahl basierend auf den letzten 360 Impulsen.



Umgebund & Zertifizierungen

Lagerungstemperaturbereich-40 °C bis +85 °C
Betriebstemperaturbereich-25 °C bis +80 °C
Temperatureinfluss auf Nullpunkt und Empfindlichkeit< ± 0.1 % / 10 °C für den Bereich -25 °C bis +80 °C j)
SchockbelastungIEC 60068-2-27 : 2008 / Class C3
Schwingungen sinusförmigIEC 60068-2-6 : 2007 / Class C3
SchutzklasseIP 44 (DIN EN 60529)
EMC / EMI-VerträglichkeitIEC 61326-1 / IEC 61321-2-3
AuswuchtungsgüteG 2.5 entsprechend ISO 1940
SicherheitsstandardISO 13849 / EN 62061
Niedrige SpannungIEC 61010-1
j) Für TS 100 (0.05 N·m) ) wir dieser Faktor um 2 degradiert. Gilt sowohl für den analogen als auch für den USB-Ausgang.

Systemkonfigurationen und Aufbau

Eine Drehmomentmesswelle TS 100 Series kann in verschiedenen Konfigurationen eingesetzt werden. Sie kann alleine (über ein unabhängiges Netzteil) angeschlossen werden oder in Kombination mit anderen Geräten von MAGTROL (z. B. DSP 7010 – Leistungsbremsen-Controller, Modell 3411 – Drehmomentanzeige,…). Die Drehmomentmesswelle kann über Magtrol-Software, wie «M-TEST 7» oder «Torque 10» (mitgeliefert) gesteuert werden, über welche die Messdaten gewonnen und angezeigt werden können. Die Ausgänge für Doppelsignal, analog und USB können gleichzeitig genutzt werden. Beispielsweise kann ein Kanal zur Datenerfassung und ein anderer zur Regelung einer Antriebsleitung genutzt werden.

USB-Anschluss
Wenn eine Drehmomentmesswelle ausschließlich mit einem USB-Anschluss verwendet wird, muss sie über den analogen Anschluss mit 12-32 VDC gespeist werden.

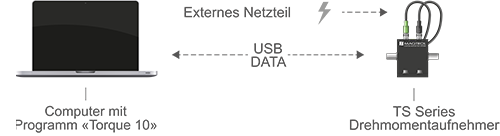

TS 100 Series Drehmomentsensor nur USB-Konfiguration



Analog mit Leistungsbremsen-Controller
In dieser Konfiguration erfolgt die Stromversorgung der Drehmomentmesswelle über den Leistungsbremsen-Controller. Der DSP 7000 ist ein programmierbarer Leistungsbremsen-Controller für Hochgeschwindigkeitseinsätze. Es wird nur ein analoger Anschluss verwendet und die Datenerfassung erfolgt über einen Computer mit «M-TEST 7»-Software.

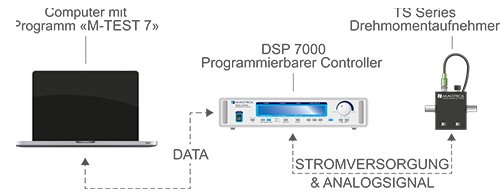

Analoge Konfiguration der TS 100 Series Drehmomentmesswelle mit Anschluss und Stromversorgung des DSP 7000.



Analog & USB mit Drehmomentanzeige
In dieser Konfiguration erfolgt die Stromversorgung der Messwelle über die Drehmomentanzeige. Bei dem Modell 3411 handelt es sich um ein Drehmoment- / Drehzahl- / Leistungsanzeigegerät. Die USBVerbindung zwischen der TS 100 Series Drehmomentmesswelle und dem Computer ermöglicht die Datenerfassung mittels der «Torque-10»-Software.

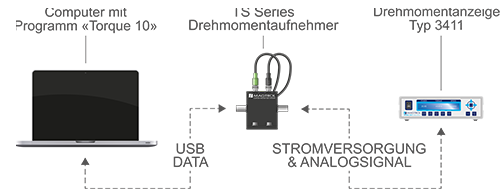

TS 100 Series Drehmomentmesswelle mit Drehmomentanzeigegerät 3411



Abgestüzter- und Hängender Aufbau
Die Messwelle kann in fest abgestützter oder hängender Konfiguration verwendet werden. Für die meisten Anwendungen wird eine abgestützte Konfiguration empfohlen (für Anwendungen mit hoher Drehzahl obligatorisch).

Die TS 100 Series kann ohne die Basishalterung in einer hängenden Konfiguration installiert werden. Der Vorteil dieser Konfiguration ist die Verwendung eines einteiligen Kupplungselements, die einen kürzeren Antriebsstrang hat. Diese Konfiguration eignet sich nur für Messungen mit niedriger Drehzahl.

VORSICHT: TS 199-103 kann nicht in hängender Konfiguration verwendet werden, da das Gewicht der Messwelle aufgrund von Radialkräften die Genauigkeit der Messung beeinträchtigt.

Hängende Konfiguration, nur für Anwendungen mit niedriger Drehzahl geeignet. Die Verwendung eines einteiligen Kupplungselements erzeugt einen kürzeren
Antriebsstrang. Diese spezielle Konfiguration kann nicht für TS 199-103 verwendet werden.

Unterstützte Konfiguration, obligatorisch für Standardund Hochgeschwindigkeitsanwendungen



Anwendungen

Drehmomentmesswellen der TS 100 Series liefern dynamische Drehmoment- und Drehzahlmessungen von:

  • Scheibenwischern, elektrischen Fensterhebern, Anlassern, Generatoren und Bremsen in der Automobilindustrie
  • Wasser- und Ölpumpen
  • Untersetzungsgetriebe und Getriebe
  • Kupplungen
  • Motorisierte Ventile und Antriebe
  • Bohrer, Druckluftwerkzeuge und andere Werkzeugmaschinen
  • Drehmoment- und Reibungsmessung in medizinischen Geräten und der Uhrenindustrie
