WB 23 und WB 27 – Hochgeschwindigkeits-wirbelstrombremsen

Support & Downloads

DatenblattBedienungsanleitungBrochüren

Produktbeschreibung

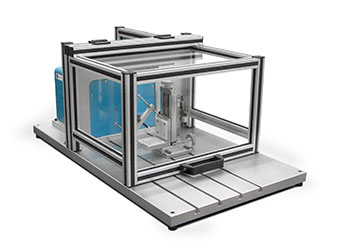

Die Wirbelstrom-Bremsen WB 23 und WB 27 von Magtrol sind entwickelt für Motoren mit sehr hoher Geschwindigkeit sowie für zahnärztliche oder chirurgische Anwendungen zur Werkzeugprüfung. Durch die Bereitstellung eines Bremsmoments, das proportional zur Drehzahl steht, wird das Nenndrehmoment bei Nenndrehzahl erreicht.

Die Leistungsbremsen zeichnen sich wegen der kleinen Rotorabmessungen durch ein geringes Massenträgheitsmoment aus und die Bremsenkühlung wird durch einen Luftstrom innerhalb des Dynamometergehäuses gewährleistet.

Ein PT-Temperaturfühler überwacht kontinuierlich die Temperatur der Bremse und alarmiert den DSP 7010 Controller, um den Bremserregerstrom zum Schutz des Leistungsprüfstands vor Überhitzung zu stoppen. Das Drehmoment wird mit einem Reaktionsdrehmomentaufnehmer der sich auf dem Stator befindet, gemessen.

Der Dynamometer hat eine Drehmomentmessgenauigkeit von ± 0.2 % auf das Nennmoment. Die Geschwindigkeit wird über einen 2-PPR-Encoder und einem optischen Sensor gemessen. Dieser Sensor misst Geschwindigkeiten zwischen 10 000 und 100 000 min-1 mit einer Skalengenauigkeit von ± 0.06 % (unter Verwendung eines DSP 7010).

Merkmale

  • Drehmoment: 80 mN·m und 150 mN·m
  • Drehzahl: bis zu 100 000 min-1
  • Leistung: 250 W kontinuierlich; bis zu 500 W (WB 23) oder 1 kW (WB 27) intermittierend
  • Geringe Massenträgheit
  • Sehr niedriges Restdrehmoment
  • Stabiles und gleichmäßiges Bremsmoment
  • Messsystem mit Luftlager
  • Datenerfassung über DSP 7010 Controller und M-TEST Software
  • Eingebaute Elektronik mit Drehmoment- und Drehzahlmessung

Funktionsprinzipien

Die Wirbelstrom-Dynamometer WB 23 und WB 27 bieten volle Bremsleistung bei hoher Geschwindig-keit. Diese Art von Bremse wurde speziell entwickelt, um Motoren mit Drehzahlen bis zu 100 000 min-1 zu testen, mit dem Bremsmoment in Abhängigkeit von der Rotationsgeschwindigkeit. Aufgrund des optischen 2-PPR-Drehzahl-Encoders kann die Genauigkeit unter 10 000 min-1 reduziert werden.

Der Dynamometer verwendet Luftlager um die Reibung zu minimieren und so die bestmögli-che Drehmomentgenauigkeit zu gewährleisten. Es ist erforderlich, beim Lufteingang einen Luftfilter und einen Trocknungs-Kit zu verwenden.

Spezifikationen

MODELLNENN-
LEISTUNG
[W]		BELASTUNGS-
ART
[s]		GARANTIERT
NENNDREH-
MOMENT
[mN·m]		NENNDREH-
ZAHL
[min-1]		MAX.
DREHZAHL
[min-1]		RESTDREHMOMENT
NICHT ERREGT
(bei 100 000 min-1)
[mN·m]		EINGANGS-
TRÄGHEIT
[kg·m2]		ERREGER-
STROM MAX.
[A]
MESSVORSCHRIFT
WB 23250Dauerbelastung8030 000100 00023.2 x 10-60.8
4001808050 000100 00023.2 x 10-60.8
5001208060 000100 00023.2 x 10-60.8
WB 27250Dauerbelastung15016 000100 00028.75 x 10-60.5
50018015032 000100 00028.75 x 10-60.5
1 0004515063 000100 00028.75 x 10-60.5
MECHANISCHE UND ELEKTRISCHE DATEN
Gewicht~ 18 kg (mit kurzer Grundplatte) / ~ 21 kg (mit langer Grundplatte)
LuftversorgungEmpfohlen Luftqualität: ISO 8573.1 Klass 3 | Luftströmung: 7-10 l / min | Druck: 4-5 bar (max. 6 bar)
Stromversorgung90 - 230 VAC

Systemoptionen

Die nachfolgende Tabelle dient als Referenz bei der Auswahl von Komponenten für Ihr Motorenprüfsystem. Sie gibt an, welche derzeit erhältliche Elektronik und Software die unterschiedlichen Leistungsbremsen von Magtrol unterstützen.

ModellBeschreibungHysterese
(inklusive Serie ED)		WirbelstromMagnet-PulverGewichts-Skalen
LEISTUNGSBREMSEN-CONTROLLER

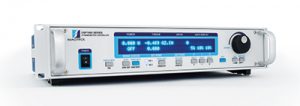

DSP7010Proframmierbarer Controller
für Hochgeschwindigkeits-
Leistungsbremsen		•••
DSP7000Proframmierbarer Controller
für Hochgeschwindigkeits-
Leistungsbremsen		•••
ZUSÄTZLICHE ELEKTRONIK
TSC ReiheDrehmoment-/Drehzahl-Signalaufbereiter *
5500Leistungsbremsen-Signalumschalter•
5501Leistungsbremsen-Signalumschalter••
5502Leistungsbremsen-Signalumschalter•
5503Leistungsbremsen-Signalumschalter••
MOTORENPRÜFSOFTWARE
M-TEST 7Motorenprüfsoftware•••
SPEISEGERÄTE
DES ReiheSpeisegerät••
5241Leistungsverstärkernur bei HD-825 erforderlich
5242Leistungsverstärkernur bei HD-825 erforderlich
5200Speisegerät•
5210Stromgeregeltes Speisegerät•
5250Stromgeregeltes Speisegerät•
ZUBEHÖR
TABPrüfstandtisch••••
AMFVerstellbare Motorbefestigung•
FMFFeste Motorbefestigungen•
PTGrundplatte mit T-Nute•••
FRSLeerlauf-Drehzahlsensor•••
SBB14Signalanschlussbox•••
SBB15Signalanschlussbox•••

Auswahl

Die Leistungsbremsen von Magtrol decken ein breites Drehmoment-, Drehzahl- und Leistungsspektrum ab. Zur richtigen Auswahl der geeigneten Bremsengröße für Ihre Motorprüfanforderungen ist es wichtig, das im Betrieb vorhandene maximale Drehmoment sowie die maximale Drehgeschwindigkeit und Leistung zu bestimmen.

Maximales Drehmoment

Es ist wichtig, alle Drehmomentpunkte zu berücksichtigen, die getestet werden sollen, nicht nur das Nenndrehmoment sondern auch das Anzugs- und Kippmoment. Bei der Auswahl der Leistungsbremse sollte zunächst von dem maximalen Drehmomentbedarf ausgegangen werden, abhängig von den maximalen Leistungsanforderungen.

Maximale Drehzahl

Die maximale Drehzahl sollte unabängig von Drehmoment und Leistungsanforderungen betrachtet werden. Sie entspricht der maximalen Drehzahl, bei der die Leistungsbremse sicher im Leerlauf oder schwach belastet betrieben werden kann. Es gilt nicht die höchste Drehzahl bei der ein volles Bremsmoment erzielt werden kann.

Maximale Nennleistung

Maximale Nennleistung Diese Daten repräsentieren die maximale Fähigkeit des Leistungsbremssystems, die durch Bremsbelastung des Prüflings erzeugteWärme aufzunehmen und abzuleiten. Die aufgenommene Leistung und erzeugte Wärme der Leistungsbremse sind abhängig vom aufgebrachten Drehmoment (T) des Prüflings und der daraus resultierenden Drehzahl (n) des Motors. Dies wird durch folgende Leistungsformel (P) ausgedrückt:

SI:P (Watt)=T (N·m)xn (U/Min.)x(1.047 × 10-1)
Englisc:P (Watt)=T (lb·in)xn (U/Min.)x(1.183 × 10-2)
Metrisch:P (Watt)=T (kg·cm)xn (U/Min.)x(1.027 × 10-2)
Alle Controller, Anzeigegeräte und Software von Magtrol berechnen Pferdestärken

festgelegt durch 1 PS = 550 lb ft/s. Nach dieser Definition gilt:

hp=P (Watt)/745.7
Zur Berechnung der Leistung benutzen Sie bitte Magtrol’s online Motorleistungs-Rechner

Die Fähigkeit der Leistungsbremse, Wärme abzuleiten, hängt von der Dauer der angewandten Belastung ab. Aus diesem Grund basieren die angegebenen maximalen Leistungskenndaten auf Dauerbetrieb sowie Kurzzeitbetrieb (5 Minuten) unter Last.

Zur sicheren Wärmeableitung und um ein Versagen der Bremse zu verhindern, sollte die maximalen Nennleistung das wichtigste Auswahlkriterium beim Kauf einer Leistungsbremse sein.
