PB Series – Magnetpulverbremsen

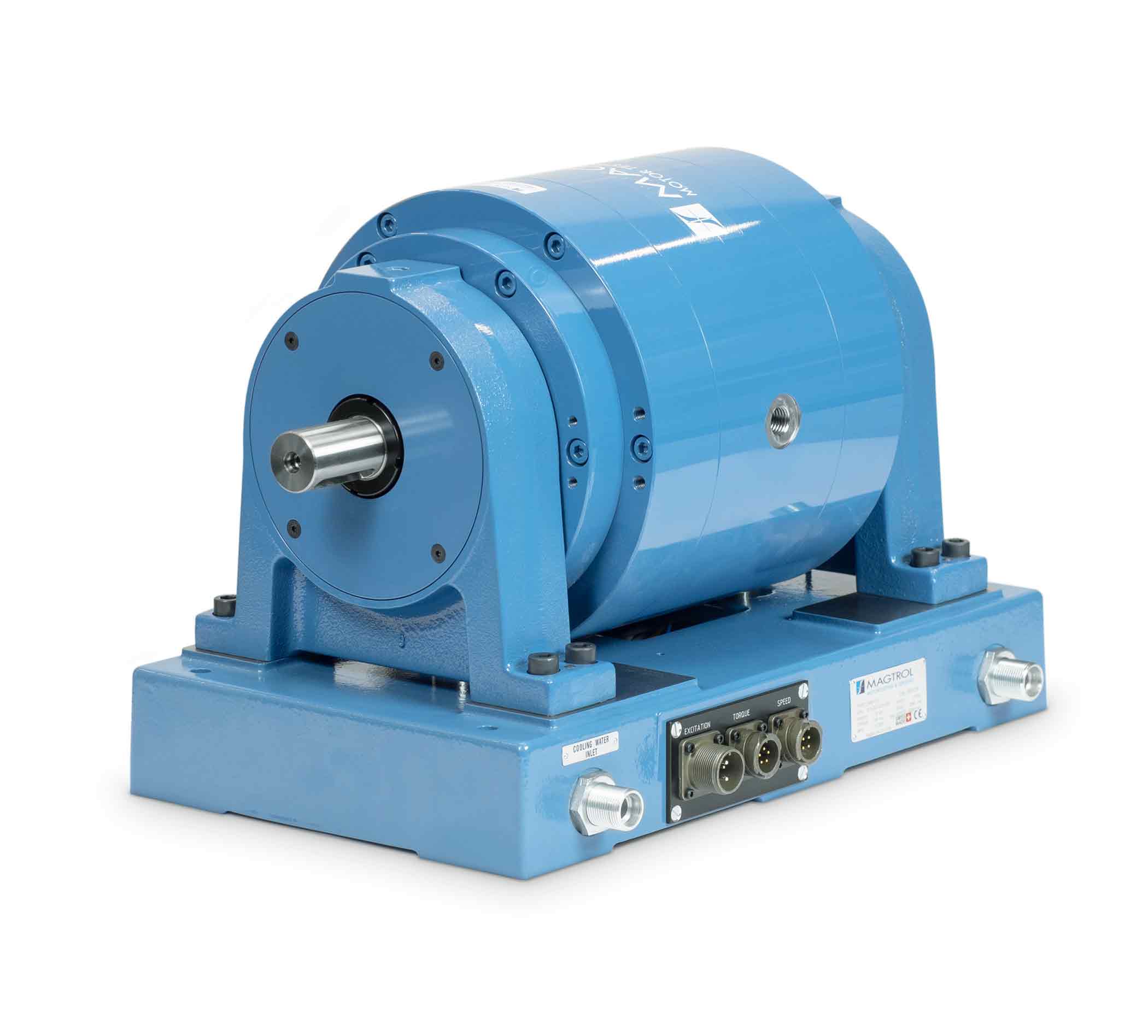

Magnetpulverbremsen (Serie PB)

Produktbeschreibung

Magnetpulverbremsen (PB Reihe) sind ideal für Anwendungen, die im niedrigen bis mittleren Drehzahlbereich oder bei Betrieb im mittleren bis hohen Drehmomentbereich arbeiten. Pulverbremsen liefern das volle Drehmoment bei Nulldrehzahl und sind wassergekühlt, wodurch Leistungen bis zu 48 kW möglich sind. Magnetpulverbremsen verfügen über eine Genauigkeit von ± 0.3 % bis ± 0.5 % vom Skalenendwert, abhängig vom Typ und dessen Konfiguration.

Merkmale

  • 12 Standardmodelle mit Maximaldrehmomenten von 600 mN·m bis 1 200 N·m
  • Bremsleistung: von 150 W bis 48 kW
  • Stabiles Bremsmoment
  • Niedriges Trägheitsmoment
  • Betriebsrichtung Uhr- und Gegenuhr
  • Bremsmomentmessung integriert
  • Integrierter optischer Drehzahlaufnehmer
  • Sonderanfertigungen auf Anfrage erhältlich

Funktionsprinzip der Magnetpulverbremsen

Die Pulverdynamometer der PB Reihe enthalten, wie der Name schon sagt, ein magnetisches Pulver. Der durch die Spule fließende elektrische Strom erzeugt ein Magnetfeld, das die Eigenschaft des Pulvers verändert und so durch Reibung zwischen Rotor und Stator ein gleichmäßiges Bremsmoment erzeugt. Die Pulverbremsen (PB Reihe) erzeugen ihr Nenndrehmoment bei Drehzahl Null. Das zu prüfende Element kann im Stillstand belastet werden, um das Startdrehmoment zu bestimmen.

Optischer Drehzahlaufnehmer

Jede Leistungsbremse der PB Reihe hat einen optischen Drehzahlaufnehmer, der standardmäßig geliefert wird. Die PB 2.7 & PB 43 haben einen optischen Drehzahlaufnehmer mit einem 30 Bit-Impulsrad; die PB 65, PB 115 & PB 15 haben einen optischen Geschwindigkeitssensor mit einem 60 Bit-Impulsrad.

Für eine höhere Auflösung bei Anwendungen mit niedriger Geschwindigkeit bietet Magtrol optional Drehzahlsensoren mit 600 oder 6000 Bit an.

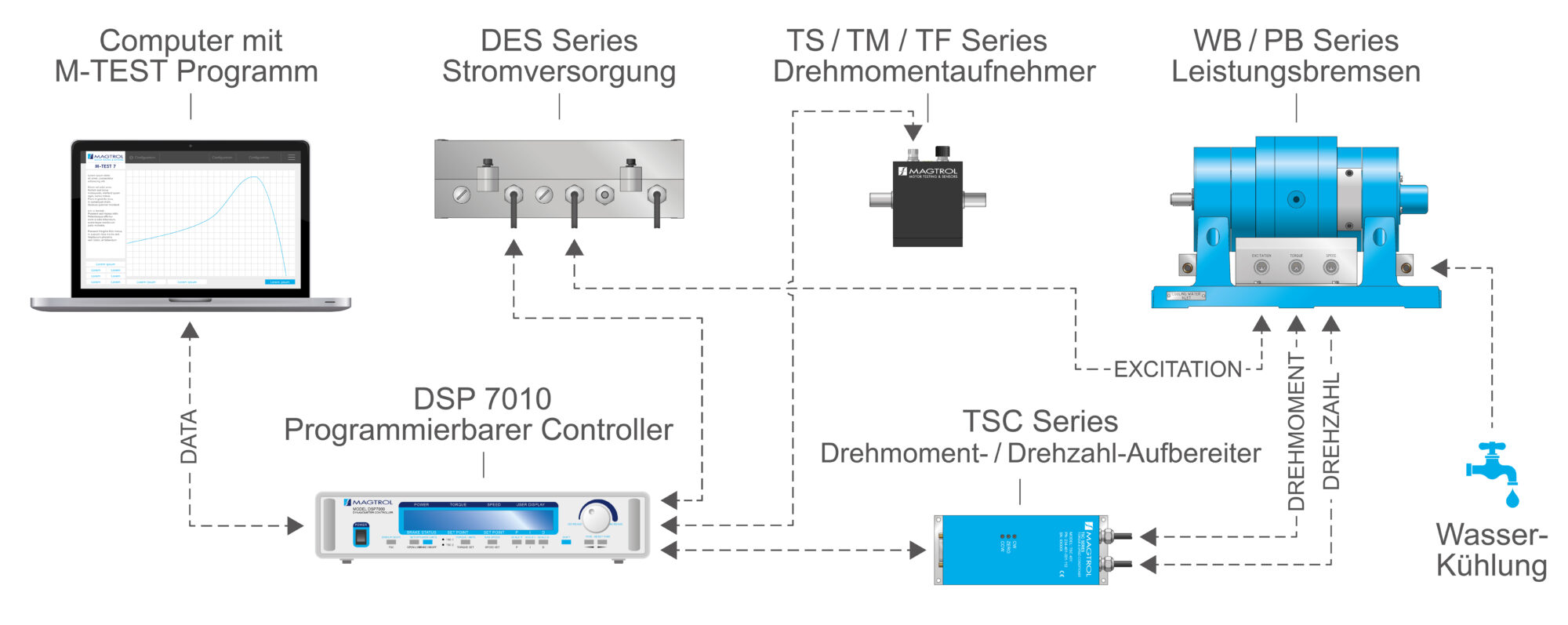

Konfiguration

Spezifikationen

MODELLNENNDREH-
MOMENT
(SI)
[N·m]
NENNDREH-
MOMENT
(ENGLISH)
[oz·in]
NENNDREHZAHL a)
[rpm]
NENNLEISTUNG
[W]
MAX. DREHZAHL
[rpm]
DOWNLOADS b)
(STANDARD)
1 PB 2.70.6842 39015010 000pdf | step
2 PB 2.71.21692 39030010 000pdf | step
4 PB 2.72.43392 39060010 000pdf | step
1 PB 435.07089555004 000pdf | step
2 PB 4310.01 4169551 0004 000pdf | step
MODELLNENNDREH-
MOMENT
(SI)
[N·m]
NENNDREH-
MOMENT
(ENGLISH)
[lb·ft]
NENNDREHZAHL
[rpm]
NENNLEISTUNG
[kW]
MAX. DREHZAHL
[rpm]
DOWNLOADS b)
(STANDARD)
1 PB 652518.45701.53 000pdf | step
2 PB 655036.85703.03 000pdf | step
1 PB 11510073.74805.03 000pdf | step
2 PB 115200147.548010.03 000pdf | step
1 PB 15300221.038212.02 000pdf | step
2 PB 15600442.038224.02 000pdf | step
4 PB 151 200885.038248.02 000pdf | step

a) Je nach Torsionssteifigkeit des Antriebsstrangs kann Magnetpulver bei
niedriger Drehzahl (etwa 10 min-1) einen “Slip-Stick”-Effekt (Torsions- Vibrationen) erzeugen
b) Die Abmessungen für die spezifischen Versionen (HS, IS, …) können von den Standardversionen abweichen. Für spezifische Zeichnungen kontaktieren Sie bitte unsere Verkaufstechniker.

Einsatz

Auf Prüfständen montiert, ermöglichen die Pulverdynamometer der PB-Reihe Leistungs- und Zuverlässigkeitsprüfungen an Antriebselementen wie Servomotoren, Getriebemotoren, Getriebe, Scheibenwischermotoren, Anlasser, Lüfter, Bohrmaschinen, hydraulischen Übertragungssystemen und Motoren für Haushaltsgeräte.

Systemoptionen

Die nachfolgende Tabelle dient als Referenz bei der Auswahl von Komponenten für Ihr Motorenprüfsystem. Sie gibt an, welche derzeit erhältliche Elektronik und Software die unterschiedlichen Leistungsbremsen von Magtrol unterstützen.

ModellBeschreibungHysterese
(inklusive Serie ED)
WirbelstromMagnet-PulverGewichts-Skalen
LEISTUNGSBREMSEN-CONTROLLER
DSP7010Proframmierbarer Controller
für Hochgeschwindigkeits-
Leistungsbremsen
DSP7000Proframmierbarer Controller
für Hochgeschwindigkeits-
Leistungsbremsen
ZUSÄTZLICHE ELEKTRONIK
TSC ReiheDrehmoment-/Drehzahl-Signalaufbereiter *
5500Leistungsbremsen-Signalumschalter
5501Leistungsbremsen-Signalumschalter
5502Leistungsbremsen-Signalumschalter
5503Leistungsbremsen-Signalumschalter
MOTORENPRÜFSOFTWARE
M-TEST 7Motorenprüfsoftware
SPEISEGERÄTE
DES ReiheSpeisegerät
5241Leistungsverstärkernur bei HD-825 erforderlich
5242Leistungsverstärkernur bei HD-825 erforderlich
5200Speisegerät
5210Stromgeregeltes Speisegerät
5250Stromgeregeltes Speisegerät
ZUBEHÖR
TABPrüfstandtisch
AMFVerstellbare Motorbefestigung
FMFFeste Motorbefestigungen
PTGrundplatte mit T-Nute
FRSLeerlauf-Drehzahlsensor
SBB14Signalanschlussbox
SBB15Signalanschlussbox

Auswah

Die Leistungsbremsen von Magtrol decken ein breites Drehmoment-, Drehzahl- und Leistungsspektrum ab. Zur richtigen Auswahl der geeigneten Bremsengröße für Ihre Motorprüfanforderungen ist es wichtig, das im Betrieb vorhandene maximale Drehmoment sowie die maximale Drehgeschwindigkeit und Leistung zu bestimmen.

Maximales Drehmoment

Es ist wichtig, alle Drehmomentpunkte zu berücksichtigen, die getestet werden sollen, nicht nur das Nenndrehmoment sondern auch das Anzugs- und Kippmoment. Bei der Auswahl der Leistungsbremse sollte zunächst von dem maximalen Drehmomentbedarf ausgegangen werden, abhängig von den maximalen Leistungsanforderungen.

Maximale Drehzahl

Die maximale Drehzahl sollte unabängig von Drehmoment und Leistungsanforderungen betrachtet werden. Sie entspricht der maximalen Drehzahl, bei der die Leistungsbremse sicher im Leerlauf oder schwach belastet betrieben werden kann. Es gilt nicht die höchste Drehzahl bei der ein volles Bremsmoment erzielt werden kann.

Maximale Nennleistung

Maximale Nennleistung Diese Daten repräsentieren die maximale Fähigkeit des Leistungsbremssystems, die durch Bremsbelastung des Prüflings erzeugteWärme aufzunehmen und abzuleiten. Die aufgenommene Leistung und erzeugte Wärme der Leistungsbremse sind abhängig vom aufgebrachten Drehmoment (T) des Prüflings und der daraus resultierenden Drehzahl (n) des Motors. Dies wird durch folgende Leistungsformel (P) ausgedrückt:

SI:P (Watt)=T (N·m)xn (U/Min.)x(1.047 × 10-1)
Englisc:P (Watt)=T (lb·in)xn (U/Min.)x(1.183 × 10-2)
Metrisch:P (Watt)=T (kg·cm)xn (U/Min.)x(1.027 × 10-2)
Alle Controller, Anzeigegeräte und Software von Magtrol berechnen Pferdestärken

festgelegt durch 1 PS = 550 lb ft/s. Nach dieser Definition gilt:

hp=P (Watt)/745.7
Zur Berechnung der Leistung benutzen Sie bitte Magtrol’s online Motorleistungs-Rechner

Die Fähigkeit der Leistungsbremse, Wärme abzuleiten, hängt von der Dauer der angewandten Belastung ab. Aus diesem Grund basieren die angegebenen maximalen Leistungskenndaten auf Dauerbetrieb sowie Kurzzeitbetrieb (5 Minuten) unter Last.

Zur sicheren Wärmeableitung und um ein Versagen der Bremse zu verhindern, sollte die maximalen Nennleistung das wichtigste Auswahlkriterium beim Kauf einer Leistungsbremse sein.
