DSP7000 Programmierbarer Hochgeschwindigkeits-Controller

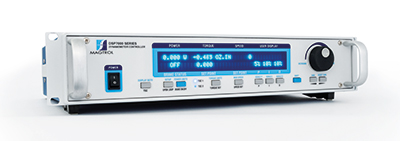

dsp7000-front-large

Product Description

Magtrol’s Modell DSP7000 High-Speed Programmierbarer Hochgeschwindigkeits-Controller für Leistungsbremsen setzt modernste digitale Signalverarbeitungstechnologie ein und bietet ausgezeichnete Einsatzmöglichkeiten bei der Motorprüfung. Geeignet für jede Magtrol Hysterese, Wirbelstrom-, oder Pulverbremse, Magtrol Drehmomentmesswelle oder Hilfsgeräte, bietet der DSP7000 komplette PC-Kontrolle durch IEEE-488 oder RS-232 Anschlüsse. Mit bis zu 500 Messungen pro Sekunde ist der DSP7000 sowohl für den Einsatz im Testlabor als auch der Produktion hervorragend geeignet.

Eigenschaften

  • DSP7001 (einkanalig): Kostengünstig und leicht zu handhaben
  • DSP7002 (zweikanalig): Ermöglicht das Betreiben von zwei Prüfeinrichtungen unabhängig voneinander oder in Tandemkonfiguration.
  • Integriertes Alarmsystem: Zur Überwachung von Leistung, Drehzahl, Drehmoment, Temperatur, Luft-und Wasserdurchfluss, elektrischer Überlast und externen Eingängen.
  • Hochgeschwindigkeits-Datenerfassung: Bis zu 500 Drehmoment- und Drehzahlmesspunkte pro Sekunde, zweikanalig mit Zeitstempel.
  • Erstklassige, sehr gut ablesbare Vakuum-Fluoreszenz Anzeige: Für Drehmoment, Drehzahl, Leistung, Hilfseingang und PID-Werte.
  • Schnelle Erfassung vollständiger Motorenkennlinien: Vom Leerlauf bis zum blockierten Rotor in Sekundenschnelle.
  • Drehzahl und Drehmomentmodus: Ermöglicht unabhängige PID-Parameter zur präzisen Regelung von Leistungsbremsen.
  • Programmierbare, digitale PID-Werte: Manuell oder mittels der M-TEST-Software.
  • Integrierte, stromgeregelte Speisung: Für Hysteresebremsen bis zu 1 A.
  • Wählbare Drehmomenteinheiten: Standardmässig metrisch, englisch und SI Englisch
  • Digitalfilter: Eliminiert unerwünschtes Signalrauschen
  • Speichert die Einstellparameter zwecks Rückruf beim Einschalten des Controllers.
  • Stabilisiertes Einzel- oder Mehrpunkt-Prüfverfahren: Mittels M-TEST 7.0 Software
  • Rackmontage: 19″ (482.6 mm) mit Handgriffen.
  • Rückwärtskompatibel: Kompatibel mit DSP6001 (in DSP6001-Modus)
  • HD5-Leistungsbremsen: unterstützt
  • USB: Standard
  • Low RPM: Erfassung tiefer Drehzahlen (bis 0.01 Umin-1) über Winkel- und Zeitmessung
  • Positionserfassung: Zwei Quadratur-Dekoder

Spezifikationen

Messtechnische Eigenschaften

Maximales Drehmoment99,999 Einheiten
Maximale Drehzahl199,999 U/Min.
GenauigkeitDrehzahl: 0.01% des Messwerts von 5 U/Min. bis 200,000 U/Min.
Drehmoment: 0.05% im Bereich (±2 mV)

Elektrische Eigenschaften

Sicherungen (5 x 20 mm)Bremse: IEC 1.00 A 250 V T
Hauptstrom : IEC 2.5 A 250 V T
Leistungsbedarf210 VA
Spannungsbedarf85-264 VAC 50/60 Hz
Max. Zulässige Spannung48 VDC, Bremsenausgang

Umfeld

Betriebstemperatur5 °C to 40 °C
Relative Luftfeuchtigkeit< 80%
Temperatur Coefficient0.004% im Bereich/°C von 5 VDC für beide Kanäle

Anwendungen

Im Labor liefert der DSP7000 durch seine hohe Abtastrate eine überragende Auflösung zur Datenerfassung und Kurvenaufzeichnung. Das ermöglicht die Erfassung von mehr verwertbaren Motorprüfdaten bei Schaltvorgängen, Ausfällen und anderen Übergangsbereichen der Motortestkurve. Bei der Produktion und Eingangskontrolle zeigt der DSP7000 immer Drehmoment, Drehzahl und Leistung an, wodurch der Controller manuell als eine eigenständige Einheit oder als Teil eines kompletten PC-Systems genutzt werden kann.

Model Comparison

 DSP70006200
Leistungsbremsen-KompatibilitätHD, ED, WB* und PB*HD & ED
Leistungsbremsen-Controllerclosed-loop & open-loopopen-loop
Software-KompatibilitätM-TEST 7
AnzeigeDrehmoment / Drehzahl / Leistung / Hilfseingang /

PID-Werte

Drehmoment / Drehzahl / Leistung
Anzahl der Kanäle21
Pass/Fail-PrüffunktionMit Software M-TESTIntegriert
InterfacesOptional RS-232 und
IEEE-488
RS-232 und IEEE-488
Vakuum-Fluoreszenz-Anzeige

*Benötigt den Drehmoment-/Drehzahl- Signalaufbereiter TSC 401
