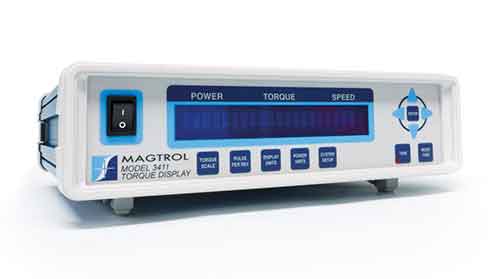

Drehmomentanzeige Typ 3411

Drehmomentanzeige Typ 3411

Product Description

Die Drehmomentanzeige Typ 3411 von Magtrol wurde speziell für den Einsatz mit TM-, TMHS-, TMB- und TF Drehmomentaufnehmern entwickelt. Dieses leicht bedienbare Gerät dient auch der Speisung der Aufnehmer und anzeigt der Messsignale (Drehmoment, Drehzahl, mechanische Leistung) mittels eines Hochgeschwindigkeits Prozessors. Die Drehmomentanzeige verfügt über eine Tarierfunktion zur Kompensierung allfälliger Restdrehmomente von Kupplungen oder aufgehängter Lasten. Die Anzeige Typ 3411 kann ebenfalls mit Aufnehmern eingesetzt werden, welche mit 24 V DC (500 mA max.) betrieben werden, eine Drehmoment- Ausgangsspannung von ± 5 V DC (± 10 V DC max.) liefern und einen Drehzahlausgang mit offener Kollektor, TTL oder CMOS besitzen.

Merkmale

  • Zum Anschluss von Magtrol TM-, TMB, TMHS-Drehmomentmesswellen und TF-Drehmomentmessflansch bestimmt
  • Qualitativ hochstehende, leicht lesbare Vakuum- Fluoreszenz-Anzeige von Drehmoment-, Drehzahlund Leistungsmesswerten
  • Ermöglicht zusätzlich zu hochauflösenden Inkrementaldrehgebern auch Anwendungen bei niedriger Drehzahl oder Possitionsmessung
  • Drehmoment-Messoptionen: englische, metrische oder SI-Einheiten
  • Optogekoppelte USB-Schnittstelle
  • Ethernet-Schnittstelle
  • Drehmoment: Rohe Analogausgang
  • Drehzahlausgang: Analog oder Digital, vom Benutzer wählbar
  • Integrierte BITE-Testfunktion
  • Überlastanzeige
  • Tarierfunktion
  • Inkl. Magtrol Torque 7 Software
  • Hochgeschwindigkeits Datenerfassung: bis 500 Drehmoment- und Drehzahlmesspunkte pro sekunde
  • Rackeinbau oder mit Henkelversions möglich

Spezifikationen

Messeigenschaften
Maximale Geschwindigkeit
/Frequenzeingang
199,999 rpm / 199,999 Hz
GenauigkeitDrehzahl: 0.01% des Messwerts von
5 min-1 bis 199,999 min-1
Drehmoment: 0.02% des Messbereichs
(± 10 V)
Elektrische Eigenschaften
Sicherungen (5 × 20 mm)IEC 500 mA 250 V T
Leistungsbedarf36 VA
Netzspannungen120/240 V 60/50 Hz
Ein-/Ausgangssignale
Aufnehmer EingangDrehzahl/Winkel: offener Kollektor,
5 V HC, TTL, CMOS
Drehmoment: ± 10 V DC max
BNC -
Drehmomentausgang
±10 V DC (direkt vom Aufnehmer)
BNC - Drehzahlausgang5 V HC Puls (Vom Aufnehmer
gepuffert) oder +/- 10 V DC Analog
Umgebung
Betriebstemperatur5 ºC to 50 ºC
Relative Feuchtigkeit< 80%
Temperaturkoeffizient0.001% (5 ºC bis 50 ºC) vom Vollausschlag/ºC
Abmessungen
Breite10.14 in (257.5 mm)
Höhe4.05 in (103 mm)
Tiefe10.80 in (274.3 mm)
Gewicht5.11 lb (2.32 kg)
Zeichnung
3411-HDL
3411-RMK

* Sensorversorgung auf Pin 14 des anschluss.

5 VDC 200 ma, interne Sicherung 500 ma

24 VDC 500 ma, Schutz gegen Kurzschlüsse
