Couplemètres plats TF

Couplemètres plats

Product Description

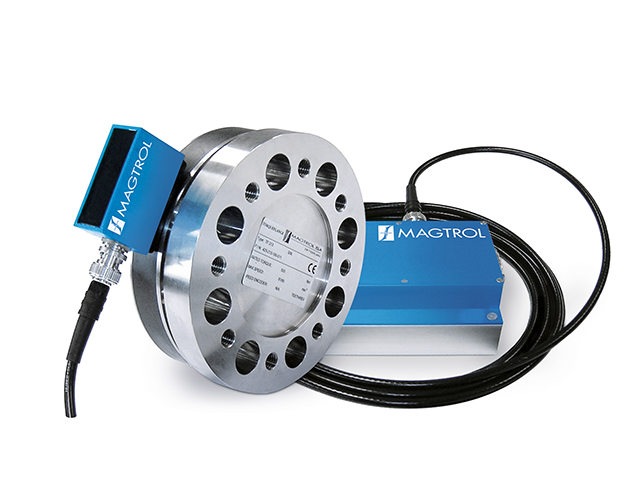

Grâce à sa conception, qui rend toute maintenance inutile du fait de l’absence de roulements, le nouveau couplemètre plat TF de Magtrol propose une solution compacte offrant de nombreux avantages. Sa grande rigidité en torsion permet de le monter directement sur l’axe de la machine ou sur la bride, évitant ainsi l’utilisation d’un accouplement sur un côté. Ceci permet un intégration aisée dans toute installation de mesure, tout en réduisant la taille et le coût.

Le couplemètre plat TF fait appel à un système de télémétrie pour transmettre avec grande précision les signaux provenant d’un pont de mesure à jauges de contrainte. Un amplificateur de signal embarqué conditionne le signal avant de le moduler à haute fréquence et de le transmettre par induction au conditionneur, via le transmetteur HF. Au niveau du conditionneur, ce signal numérique est transformé en une sortie analogique ±5 V DC. Un capteur à magnéto-résistances (option) permet de mesurer la vitesse de rotation et de la convertir en un signal TTL.

La transmission sans contact reste opérationnelle avec un espace de 5 mm entre l’ antenne du couplemètre et le transmetteur HF et permet un désalignement radial ou axial entre ceux-ci. Un autre avantage du système est sa innocuité aux interférences électromagnétiques – contrairement aux autres conceptions, le transmetteur HF ne doit pas faire le tour du capteur. De plus, un système de protection peut être monté sans causer d’interférences.

Caractéristiques

  • Système de mesure complet comprenant :
    couplemètre avec amplificateur de signal,
    transmetteur HF, conditionneur et
    câble coaxial 4 m
  • Transmission sans contact du signal par télémétrie
  • Couple : 20 N·m à 150 kN·m
    (couple plus élevé sur demande)
  • Précision : 0,1% à 0,2% (0.05% option)
  • Surcharge admissible : jusqu’à 200%
    (limite d’adhérence)
  • Plage de mesure : 200%
  • Surcharge de rupture : 400%
  • Compact et facile à monter
  • Grande rigidité en torsion
  • Absence de roulements : sans usure
    ni maintenance
  • Excellente immunité au bruit et
    résistance aux chocs
  • Classe de protection : IP 42 (IP 54 option)
  • Capteur de vitesse (option) :
    mesure de la vitesse de rotation
  • Utilisation à haute température :
    jusqu’à 125 °C (option)

Specifications

For complete technical specifications, including detailed dimension drawings, download the data sheet.

Model Ratings

Modela)Rated Torque (N·m)Overload Capacity (% of R.T.)Accuracy ClassMaximum Speed (rpm)Tortional Stiffness (N·m/rad)Deformation Angle (Degrees)Sensor Weight (kg)c)Moment of Inertia (kg·m²)Moment of Inertia (lb·ft·s²)Drawing
TF 309 /
TFHS 309
20200%0.10%17,000
20,000
5.04 × 1040.0231.42.213 × 10-31.633 × 10-3pdf
TF 310 /
TFHS 310
50200%0.10%17,0007.20 × 1040.041.52.236 × 10-31.650 × 10-3pdf
TF 311 /
TFHS 311
100200%0.10%17,0008.57 x 1040.0671.52.238 x 10-31.651 x 10-3pdf
TF 312 /
TFHS 312
200200%0.10%17,0001.06 × 1050.1081.52.254 × 10-31.663 × 10-3pdf
TF 213500200%0.10%b)13,0007.16 × 1050.043.37.803 × 10-35.758 × 10-3pdf
TF 2141,000200%0.10%b)13,0009.55 × 1050.063.37.818 × 10-35.769 × 10-3pdf
TF 2152,000200%0.10%b)10,0002.86 × 1060.045.21.868 × 10-21.378 × 10-2pdf
TF 2165,000200%0.10%8,0007.16 × 1060.049.34.747 × 10-23.503 × 10-2pdf
TF 21710,000150%d)0.10%8,0001.25 × 1070.0469.34.706 × 10-23.472 × 10-2pdf
TF 31820,000200%0.1% – 0.2%3,5004.40 × 1070.02656.01.3439.905 × 10-1pdf
TF 31950,000180%d)0.1% – 0.2%3,5007.74 × 1070.03859.01.3791.017N/A
TF 320100,000180%d)0.1% – 0.2%3,50010.47 × 1070.05563.51.3971.03pdf

a) Torque up to 150 kN·m or higher, and high speed versions are available on request
b) Linearity- hysteresis error 0.05 % is available on request
c) Add 0.8 – 2.8 kg to weight (depending on configuration), for electronic devices attached to the sensor (HF transmitter, receiver, speed conditioner,…)
d) Dynamic torque peak values are due to force transmission limit of mounting screws

Ratings Common to All TF Sensors

Torque Measurement
Maximum Dynamic Torque without Damage (Overload Limit)400% of Rated Torque
Environment
Rated Temperature Range+10 °C to +85 °C
Storage Temperature Range-25 °C to +85 °C
Extended Temperature Range (optional)-30 °C to +125 °C
Temperature influence on zero0.01 % / °C
Protection classIP 42 (optional IP 54)
Electrical Characteristics
Power Supply24 V DC ±10%, max 350 mA
TF 318, TF 319 & TF 320: 100-240 VAC
Torque Output Signal (rated / max.)±5 V DC / ± 10 V DC
Filter Bandwidth0 to 1 kHZ (-3dB) / (optional 5 kHZ)
Speed Measurement (Option)
Number of TeethDepending on TF size; refer to number of teeth
Speed Pick-Up TransducerMagnetoresistive
Minimum Speed Detection< 1 rpm
Speed OutputTTL (pulses per revolution corresponds to number of teeth)

Applications

Le couplemètre plat TF permet de mesurer aussi bien les couples statiques que dynamiques sur des axes en rotation ou au repos. Ils peuvent être intégrés à des bancs de test pour moteurs à combustion et électriques ou de boîte à vitesse. Ils servent aussi à surveiller le couple dans des transmissions, des éoliennes, des turbines à gaz, des moteurs de bateau, etc.

Laboratoire d’étalonnage

Rossens, Switzerland – ISO 17025 Accredited

Le laboratoire d’étalonnage pour capteurs de couple de Magtrol est composé de 3 bancs d’étalonnage à leviers couvrant une plage de 0.1 Nm à 5’000 Nm et d’un banc à moteur et réducteur, vertical, couvrant une plage 1’000 Nm à 50’000 Nm. Les incertitudes de mesure des bancs d’étalonnage sont de l’ordre de 0.01% de l’étendu de mesure. Le laboratoire a été conçu dès son origine pour répondre aux exigences métrologiques, en évitant les vibrations et les fluctuations de température qui pourraient perturber les mesures.

BancFonctionnementFabricantCouple
1à leviers en acierMagtrol SA0.1 - 1 N·m
2à leviers en acierMagtrol SA1 - 50 N·m
3à leviers en acierCETIM20 - 5'000 N·m
4à moteur et réducteurW+B (for CETIM)1'000 - 50'000 N·m
