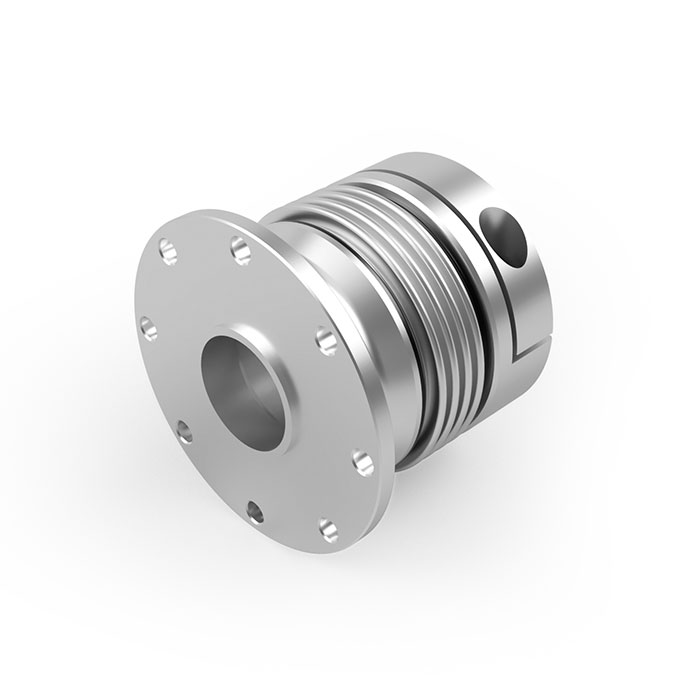

BKC-TF Series – Accouplements à Soufflet Métallique

Support & Downloads

Fiche TechniqueBrochure

Description du produit

Les accouplements à soufflet métallique BKC-TF Series sont le complément idéal des couplemètres plats TF Series de Magtrol, qui sont montés dans une chaîne cinématique.

L’élément de transmission se compose d’un soufflet métallique, d’un moyeu de serrage pour arbre et d’une bride de connexion pour le montage avec les couplemètres TF. Les accouplements sont à la fois rigides en torsion et flexibles afin de compenser les désalignements axiaux, angulaires et radiaux lors de la connexion. L’élasticité torsionnelle élevée des accouplements garantit une rigidité torsionnelle et une précision angulaire élevées.

CONCEPTION

L’accouplement à soufflet est fabriqué en acier inoxydable de haute qualité très flexible; le moyeu est en aluminium ou en acier inoxydable.

Le serrage est assuré par une vis de serrage radiale ISO 4762.

Caractéristiques

  • Accouplement à soufflet métallique pour utilisation avec les couplemètres TF Series, de Magtrol.
  • Dédié à la transmission de couples élevés
  • Grande rigidité torsionnelle
  • Conception légère et compacte
  • Moyeu à vis de serrage radial pour arbre lisse.
  • Facile à monter
  • Convient aux installations à espace restreint
  • Équilibrage G 6.3 / ISO 1940 (G 2.5 en option)
  • Construction en aluminium et en acier inoxyda

Spécifications

MODÈLEBKC-TF 60BKC-TF 150BKC-TF 800BKC-TF 1500
CARACTÉRISTIQUES TECHNIQUES
Couple nominal [N·m]1002001 0002 000
Couple maximal [N·m] a)2004002 0004 000
Vitesse max. G 6.3 [min-1]10 0006 0004 5003 000
Vitesse max. G 2.5 [min-1]17 00013 00010 000
DÉSALIGNEMENT
Axial [mm]1.522.5
Radial [mm]0.20.15
Angulaire [°]1
RIGIDITÉ & MOMENT D’INERTIE
Rigidité en torsion [N·m/rad]9.31 x 1044.02 x 1051.94 x 1065.40 x 106
Moment d'inertie [kg·m2] x 10-30.5341.2812.778.33
CARACTÉRISTIQUES MÉCANIQUES & ENVIRONEMENT
Température d'utilisation [°]-30 ... +100
Plage de diamètre Ø[mm]H7 b)14...3519...4240...7550...80
Matériel du moyeux de serrageAluminiumAcier Inoxydable
Clavette c)NonOui
Poids approximatif [kg]0.71.06.310.0

a) Surcharges acceptables uniquement avec clavette DIN 6885 (en option)
b) Les modèles standards sont fabriqués avec des valeurs de diamètre en nombre entiers ; la tolérance standard est H7. Tous les diamètres et toutes tolérances sont possibles. Veuillez contacter notre service commercial.
c) Pour des couples de vitesse plus élevés, une rainure de clavette (DIN 6885) est fortement conseillée, voire nécessaire.
