Arbres cardans – pour couplemètres plats TF

Support & Downloads

Arbres cardans

Caractéristiques

  • Pour montage avec couplemètre plat TF Magtrol série TF 213 à TF 216
  • Alternative économique comparé aux accouplements BSD
  • Grande rigidité torsionnelle, vitesse max. 5000 rpm
  • compensation de longueur possible, produit normalisé

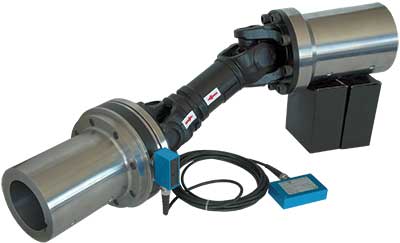

Légende de la photo:

  • 2 flasques avec bague de centrage
  • 1 couplemètre plat (type TF 215)
  • 1 arbre cardan (type GW 9.687.25.03 C2015)

Specifications as shown in photo above

Couple:3800 N·m
Lz = 335 mmLa = 70 mm
FLM:150/8/12
ÉquilibrageEquilibré pour 2000 rpm
