Bras et poids de calibration

Description du produit

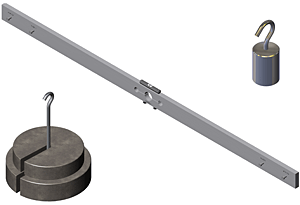

Magtrol fournit des bras et poids de calibration pour l’étalonnage des freins  dynamométriques à hystérésis de la série HD.
Pour effectuer un étalonnage réussi, les poids de précision doivent être assez lourds pour appliquer un couple au plus près de la valeur pleine échelle.
Les poids de calibration Magtrol de série WT ont une valeur égale au couple du frein dynamométrique, divisé par la distance entre l’axe extérieur et l’axe centrale du bras de série CB utilisé.

Les poids de calibration sont disponibles dans les unités anglaises ou SI. Les bras d’étalonnage quand à eux sont marqués en unités anglaise et en unités SI.
Pour les plans détaillés, cliquez sur le lien souligné correspondant au modèle désiré. Un document PDF s’ouvrira dans une nouvelle fenêtre. (Adobe Acrobat Reader 7.0 ou version ultérieure, est requis.)

Specifications and Drawings

For detailed dimension drawings, click on the corresponding link in the table below. A PDF document will open in a new window.

Calibration Beam AssemblyDownloadsFor Hysteresis DynamometerFull Scale Torque (English)Pin Location in (English)Mass (English)Weight
Model
(English)
Full Scale Torque (SI)Pin Location cm (SI)Mass (SI)Weight
Model
(SI)
Weight Type & Tolerance
CB-106pdf | stepHD-1062.50 oz·in2.5001 ozWT-10618.00 mN·m9.1820 gWT-106MHook weights: “NIST Class F”
CB-100pdf | stepHD-10011.00 oz·in5.5002 ozWT-10080.0 mN·m8.16100 gWT-100MHook weights: “NIST Class F”
CB-400pdf | stepHD-40040.0 oz·in5.0008 ozWT-400280 mN·m14.28200 gWT-400MHook weights: “NIST Class F”
CB-500pdf | stepHD-500120.0 oz·in7.5001.0 lbWT-500850 mN·m17.34500 gWT-500MHook weights: “NIST Class F”
CB-500pdf | stepHD-510120.0 oz·in7.5001.0 lbWT-500850 mN·m17.34500 gWT-500MHook weights: “NIST Class F”
CB-500pdf | stepHD-505240 oz·in7.5002.0 lbWT-5051700 mN·m17.341.0 kgWT-505MHook weights: “NIST Class F”
CB-500pdf | stepHD-515240 oz·in7.5002.0 lbWT-5051700 mN·m17.341.0 kgWT-505MHook weights: “NIST Class F”
CB-700pdf | stepHD-700440 oz·in11.0002.5 lbWT-7003.10 N·m31.611.0 kgWT-700MHook weights: “NIST Class F”
CB-700pdf | stepHD-710440 oz·in11.0002.5 lbWT-7003.10 N·m31.611.0 kgWT-700MHook weights: “NIST Class F”
CB-700pdf | stepHD-70555.0 lb·in11.0005.0 lbWT-7056.20 N·m31.612.0 kgWT-705MHook weights: “NIST Class F”
CB-700pdf | stepHD-71555.0 lb·in11.0005.0 lbWT-7056.20 N·m31.612.0 kgWT-705MHook weights: “NIST Class F”
CB-ED-715pdfED-71555.0 lb·in11.0005.0 lbWT-7056.20 N·m31.612.0 kgWT-705MHook weights: “NIST Class F”
CB-800pdf | stepHD-800125.0 lb·in15.6258.0 lbWT-80014.00 N·m47.593.0 kgWT-800MSlotted weights: “ANSI/ASTM Class 6”
CB-800pdf | stepHD-810125.0 lb·in15.62516.0 lbWT-80014.00 N·m47.593.0 kgWT-800MSlotted weights: “ANSI/ASTM Class 6”
CB-800pdf | stepHD-805250 lb·in15.62516.0 lbWT-80528.0 N·m47.596.0 kgWT-805MSlotted weights: “ANSI/ASTM Class 6”
CB-800pdf | stepHD-815250 lb·in15.62516.0 lbWT-80528.0 N·m47.596.0 kgWT-805MSlotted weights: “ANSI/ASTM Class 6”
CB-ED-815pdfED-815250 lb·in15.62516.0 lbWT-80528.0 N·m47.596.0 kgWT-805MSlotted weights: “ANSI/ASTM Class 6”
CB-825pdf | stepHD-825500 lb·in20.00025.0 lbWT-82556.5 N·m38.4115.0 kgWT-825MSlotted weights: “ANSI/ASTM Class 6”

Bras de calibration ancien modèle

*** Obsolète. INFORMATION DE REFERENCE. ***

Pour calibrer les freins dynamométriques de la -série-HD achetés avant 2007, Magtrol propose l’ensemble de bras de calibration suivant.

Pour plans détaillés, cliquez sur le lien souligné le modèle. Un document PDF s’ouvrira dans une nouvelle fenêtre. (Adobe Acrobat Reader 7.0 ou version ultérieure, est requis.)

Calibration Beam Assembly Stock Code NumberFor Hysteresis DynamometerFull Scale Torque (English)Pin Location in (English)Full Scale Torque (SI)Pin Location cm (SI)
400106HD-1062.50 oz·in3.00018.00 mN·m6.00
400100HD-10011.00 oz·in5.00080.0 mN·m10.00
400400HD-40040.0 oz·in5.000280 mN·m10.00
400500HD-500120.0 oz·in5.000850 mN·m10.00
400500HD-510120.0 oz·in5.000850 mN·m10.00
400500HD-505240 oz·in5.0001.7 N·m10.00
400500HD-515240 oz·in5.0001.7 N·m10.00
404869HD-700425 oz·in10.0003.0 N·m20.00
404869HD-710400 oz·in10.0003.25 N·m20.00
404869HD-70550.0 lb·in10.0006.0 N·m20.00
404869HD-71555.0 lb·in10.0006.5 N·m20.00
404871ED-71555.0 lb·in10.0006.20 N·m20.00
400800HD-800100.0 lb·in20.00012.0 N·m50.00
400800HD-810125.0 lb·in20.00014.0 N·m50.00
400800HD-805200 lb·in20.00024.0 N·m50.00
400800HD-815250 lb·in20.00028.0 N·m50.00
404826ED-815250 lb·in20.00028.0 N·m38.41
404801HD-825500 lb·in20.00056.5 N·m50.00
