Kalibrierungsbalken und Gewichte

Support & Downloads

Broschüren
Cal Beams and Weights

Produktbeschreibung

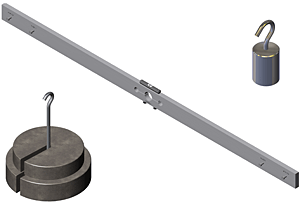

Magtrol bietet folgende Baugruppen für Kalibrierungsbalken und Gewichte zur Kalibrierung von Hysterese-Leistungsbremsen der Serie HD an.

Für eine erfolgreiche Kalibrierung der Leistungsbremse werden Präzisionsgewichte benötigt, die schwer genug sind, um das Drehmoment bei Skalenendwert zu erreichen. Magrtol’s Kalibrierungsgewichte der Serie WT sind gleich dem Drehmomentwert der Leistungsbremse, geteilt durch den Abstand zwischen dem äußeren Stift und der Mittelachse des entsprechenden Kalibrierungsbalkens der Serie CB. Kalibrierungsgewichte sind in Englisch oder SI-Einheit erhältlich. Kalibrierungsbalken sind für sowohl englische als auch SI-Gewichtseinheiten markiert.

Für detaillierte Angaben über Abmessungen, klicken Sie auf den unterstrichenen Link des Modells. Ein PDF-Dokument wird sich in einem neuen Fenster öffnen. (Adobe Acrobat Reader 7.0 oder spätere Version ist erforderlich)

Spezifikationen

Kalibrierungsbalken
Baugruppe		 Kurze
Grund- Platte		 Für Hysterese-
Leistungs-
bremsen		 Skalenendwert (Englisch) Stift Position in (Englisch) Masse (Englisch) Modell (Englisch) Skalenendwert (SI) Stift Position cm (SI) Masse (SI) Modell (SI) Gewichtstyp &
Toleranz
CB-106 pdf | step HD-106 2.50 oz·in 2.500 1 oz WT-106 18.00 mN·m 9.18 20 g WT-106M Haken-gewichte
“NIST Klasse F”
CB-100 pdf | step HD-100 11.00 oz·in 5.500 2 oz WT-100 80.0 mN·m 8.16 100 g WT-100M Haken-gewichte
“NIST Klasse F”
CB-400 pdf | step HD-400 40.0 oz·in 5.000 8 oz WT-400 280 mN·m 14.28 200 g WT-400M Haken-gewichte
“NIST Klasse F”
CB-500 pdf | step HD-500 120.0 oz·in 7.500 1.0 lb WT-500 850 mN·m 17.34 500 g WT-500M Haken-gewichte
“NIST Klasse F”
CB-500 pdf | step HD-510 120.0 oz·in 7.500 1.0 lb WT-500 850 mN·m 17.34 500 g WT-500M Haken-gewichte
“NIST Klasse F”
CB-500 pdf | step HD-505 240 oz·in 7.500 2.0 lb WT-505 1700 mN·m 17.34 1.0 kg WT-505M Haken-gewichte
“NIST Klasse F”
CB-500 pdf | step HD-515 240 oz·in 7.500 2.0 lb WT-505 1700 mN·m 17.34 1.0 kg WT-505M Haken-gewichte
“NIST Klasse F”
CB-700 pdf | step HD-700 440 oz·in 11.000 2.5 lb WT-700 3.10 N·m 31.61 1.0 kg WT-700M Haken-gewichte
“NIST Klasse F”
CB-700 pdf | step HD-710 440 oz·in 11.000 2.5 lb WT-700 3.10 N·m 31.61 1.0 kg WT-700M Haken-gewichte
“NIST Klasse F”
CB-700 pdf | step HD-705 55.0 lb·in 11.000 5.0 lb WT-705 6.20 N·m 31.61 2.0 kg WT-705M Haken-gewichte
“NIST Klasse F”
CB-700 pdf | step HD-715 55.0 lb·in 11.000 5.0 lb WT-705 6.20 N·m 31.61 2.0 kg WT-705M Haken-gewichte
“NIST Klasse F”
CB-ED-715 pdf ED-715 55.0 lb·in 11.000 5.0 lb WT-705 6.20 N·m 31.61 2.0 kg WT-705M Haken-gewichte
“NIST Klasse F”
CB-800 pdf | step HD-800 125.0 lb·in 15.625 8.0 lb WT-800 14.00 N·m 47.59 3.0 kg WT-800M Schlitz-gewichte “ANSI/ASTM Klasse 6”
CB-800 pdf | step HD-810 125.0 lb·in 15.625 16.0 lb WT-800 14.00 N·m 47.59 3.0 kg WT-800M Schlitz-gewichte “ANSI/ASTM Klasse 6”
CB-800 pdf | step HD-805 250 lb·in 15.625 16.0 lb WT-805 28.0 N·m 47.59 6.0 kg WT-805M Schlitz-gewichte “ANSI/ASTM Klasse 6”
CB-800 pdf | step HD-815 250 lb·in 15.625 16.0 lb WT-805 28.0 N·m 47.59 6.0 kg WT-805M Schlitz-gewichte “ANSI/ASTM Klasse 6”
CB-ED-815 pdf ED-815 250 lb·in 15.625 16.0 lb WT-805 28.0 N·m 47.59 6.0 kg WT-805M Schlitz-gewichte “ANSI/ASTM Klasse 6”
CB-825 pdf | step HD-825 500 lb·in 20.000 25.0 lb WT-825 56.5 N·m 38.41 15.0 kg WT-825M Schlitz-gewichte “ANSI/ASTM Klasse 6”

Kalibrierbalken älterer Modelle

*** Obsolet. Angaben unverbindlich. ***

Zur Kalibrierung von Hysteresebremsen der Serie HD, die vor 2007 gekauft wurden, bietet Magtrol folgende Baugruppen von Kalibrierungsbalken an.

Für detaillierte Angaben über Abmessungen, klicken Sie auf den unterstrichenen Link des Modells. Ein PDF-Dokument wird sich in einem neuen Fenster öffnen. (Adobe Acrobat Reader 7.0 oder spätere Version ist erforderlich)

Kalibrierung Balken
Baugruppe Bestellcode		 Für Hysterese Leistungsbremsen Skalenendwert (Englisch) Stift Positionen (Englisch) Skalenendwert (SI) Stift Positionen (SI)
400106 HD-106 2.50 oz·in 3.000 18.00 mN·m 6.00
400100 HD-100 11.00 oz·in 5.000 80.0 mN·m 10.00
400400 HD-400 40.0 oz·in 5.000 280 mN·m 10.00
400500 HD-500 120.0 oz·in 5.000 850 mN·m 10.00
400500 HD-510 120.0 oz·in 5.000 850 mN·m 10.00
400500 HD-505 240 oz·in 5.000 1.7 N·m 10.00
400500 HD-515 240 oz·in 5.000 1.7 N·m 10.00
404869 HD-700 425 oz·in 10.000 3.0 N·m 20.00
404869 HD-710 400 oz·in 10.000 3.25 N·m 20.00
404869 HD-705 50.0 lb·in 10.000 6.0 N·m 20.00
404869 HD-715 55.0 lb·in 10.000 6.5 N·m 20.00
404871 ED-715 55.0 lb·in 10.000 6.20 N·m 20.00
400800 HD-800 100.0 lb·in 20.000 12.0 N·m 50.00
400800 HD-810 125.0 lb·in 20.000 14.0 N·m 50.00
400800 HD-805 200 lb·in 20.000 24.0 N·m 50.00
400800 HD-815 250 lb·in 20.000 28.0 N·m 50.00
404826 ED-815 250 lb·in 20.000 28.0 N·m 38.41
404801 HD-825 500 lb·in 20.000 56.5 N·m 50.00
