Description du produit

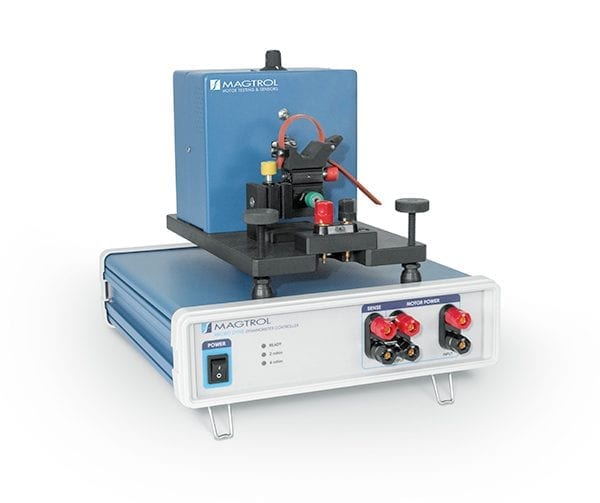

Et enfin … un système Micro Dyne conçu spécifiquement pour les moteurs miniatures et les micro-moteurs!
Le Micro Dyne, est capable de mesurer de très faibles couples moteurs (2,0 mNm avec une résolution de 0,0004 mNm). Pour un maximum de commodité, le Micro Dyne est fourni en tant que système de test complet. Tout ce qui est nécessaire pour tester avec précision et efficacité les moteurs miniatures et les micro-moteurs est inclus avec l’achat d’un Micro Dyne Magtrol. Le seul composant devant être fourni par le client est un ordinateur portable ou de bureau ainsi que l’alimentation du moteur.

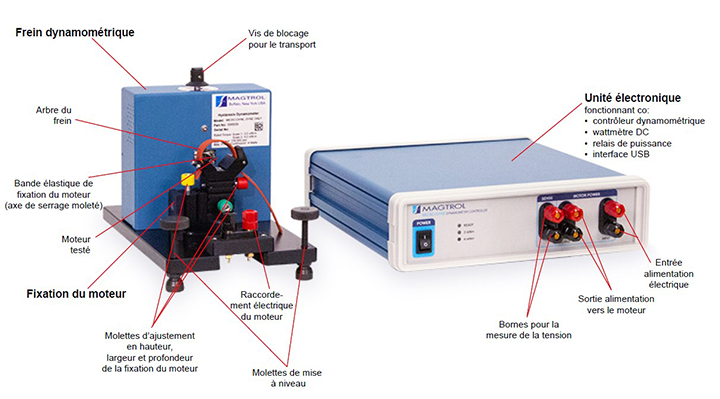

Composants du systéme
Frein dynamométrique
Micro Dyne utilise un frein à hystérésis unique de Magtrol. Pouvant générer un couple à l’arrêt, ce frein dynamométrique peut exécuter une rampe moteur compléte, de la vitesse à vide jusqu’àu rotor bloqué. En plus d’une fixation dédiée au moteur, la plaque de base du frein est équipée de molettes de mise à niveau du frein et de bornes de raccordement électrique du moteur. Le boîtier du frein dynamométrique protége toutes les composantes en mouvement du frein.
Unité électronique
La pièce centrale du système Micro Dyne est représentée par une unité électronique multifonction nelle. Comprenant un système de traitement numérique des signaux (DSP) permettant une acquisition rapide des données et un contrôle du frein dynamométrique à l’aide d’un PC, une prise USB simplifiant le raccordement à ce dernier. Un wattmètre intégré permet de mesurer la tension et le courant et d’en déterminer la puissance électrique. Le relais de puissance de l’unité permet de commander le moteur (enclencher/ déclencher). La face avant de l’unité comporte les bornes de raccordement de puissance du moteur (ENTRÉE/SORTIE) et de mesure de la tension. Les indicateurs LED de disponibilité du système et de plage de couple sont situés sur le panneau avant de e l’unité.
Fixation du moteur
La plaque de base du frein dynamométrique peut être équipée d’un dispositif de fixation spécialement prévu pour des moteurs miniatures ou des micro-moteurs, réglables dans les 3 axes X, Y et Z et permettant un ajustage et un centrage parfait du moteur à tester. Les adaptateurs livrés avec le système permettent un
montage aisé de moteurs de 5 à 30 mm de diamètre. Le dispositif de fixation est muni de clavettes sécurisant le moteur testé. Une bride en caoutchouc munie d’un serrage avec molette complète le dispositif.
Caractéristiques
- SPECIALEMENT conçu pour les moteurs miniatures et les micro-moteurs
- Couple: conversion aisée entre les plages de mesures de 2.0 mNm et 4.0 mNm (0.28 oz·in et 0.57 oz·in)
- Vitesse de rotation: jusqu’à 100’000 min-1
- Puissance: 4 W
- Faible inertie
- Banner D10 Expert™ Fiber Optic Sensor (situé sur le cété du boîtier àlectronique sur les anciens modéles)
- Keyence FS-N10 Series Digital Fiber Sensor (situé à l’intérieur du boîtier du dynamométre du nouveau modéle)
Vendu comme un système complet,prêt à l’emploi. Les composants incluent:
- Le frein dynamométrique à hysteresis: Celui-ci fournit un couple précis indépendant de la vitesse
- Fixation moteur: pour des diamétres de 5 mm à 30 mm.
- Electroniques dédiées: Tout-en-un contrôleur de frein, wattmétre, relais de puissance et interface USB
- Logiciel de test moteur complet: nouvelle version du M-TEST 7, mise à jour pour le micro-dyne
- logiciel de calibration d’utilisation aisé
- Fournit avec toute la connectique
- Poids de calibration : 5 g and 10 g
Specifications
Micro Dyne offre deux configurations de couple différentes. En fonction du couple maximal du moteur testé, il est possible de passer aisément de la plage de mesure de 2.0 mNm à celle de 4.0 mNm à l’aide du commutateur placé sur la face arrière du frein. Les caractéristiques techniques sont indépendantes de la plage de mesure.
| Couple maximal (mN·m) | Inertie d’entrée nominale (kg·cm²) | Puissance dissipée - 5 Minutes (W) | Puissance dissipée - en continu (W) | Vitesse maximale (min-1) | Précision (couple) | Précision (vitesse) |
|---|
| 4.0 or 2.0 | 5.43 × 10-4 | 4 | 4 | 100,000 | < 1 % pleine échelle | < 0.02% valeur mesurée |
*REMARQUE: Un fonctionnement continu en puissance est acceptable sur une durée de maximum 4 heures. Passé ce temps, un fonctionnement prolongé à haute température va occasionner un vieillissement prématuré des composants et des roulements. Pour fonctionner en continu sur un temps plus long, la température des composants doit être maintenue à moins de 100°C.
Courbe de puissance absorbée
En se basant sur les puissances cinétiques maximales, la courbe ci-jointe indique la puissance maximale (chaleur) que le frein dynamométrique est en mesure de dissiper. La surface sous la courbe bleue correspond à la combinaison maximale vitesse/couple pour un test moteur d’au plus 5 minutes (charge intermittente) ou réalisé en continu.
Unité électronique
| Caractéristiques électriques générales |
| Fusible (5 × 20 mm) | IEC 500 mA 250 V T |
| Puissance | 10 VA |
| Tension | 85 – 250 VAC 50/60 Hz |
| Mesure de puissance (DC) |
| Courant (entrée, isolé) | ±5 A |
| Tension (entrée, isolée) | ±30 V |
| Précision | Up to 0.02% |
Fixation du moteur
| Moteur |
| Diamètre | 5 mm – 30 mm |
| Longueur | 5 mm – 50 mm |
| Diamètre de l’arbre | 0.75 mm – 3 mm |
| Charge max. | 100 g |
Applications
Les systèmes de test moteurs sont utilisés en laboratoire d’essais, dans des stations d’inspection, en atelier de fabrication de la plupart des fabricants de moteurs mondiaux. Le système Micro Dyne est exclusivement utilisé pour tester en boucle fermée des moteurs miniatures ou des micro-moteurs à faible couple et vitesse de rotation élevée.
Liste non exhaustive des moteurs testés:
- moteurs CC avec ou sans collecteur
- moteurs pas-à-pas miniature
- moto-réducteurs
- servomoteurs CC sans collecteur
- moteurs vibrants
- moteurs pneumatiques miniatures
Ces moteurs miniatures ou micro-moteurs sont utilisés dans différentes branches de l’industrie et pour des produits tels que:
- les équipements médicaux et de laboratoire
- la robotique et l’automation
- les jouets
- les moyens de communications portables
- les équipements audio/vidéo
- l’optique et la photonique
- l’aérospatiale et la défense
- la sécurité et l’instrumentation
- les machines industrielles.
