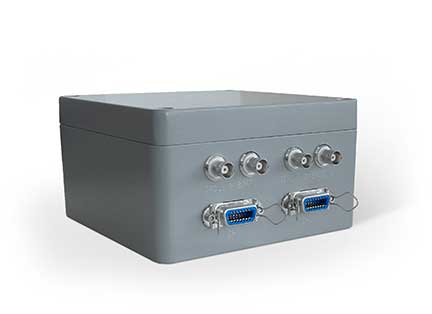

Le boîtier couple & vitesse TSB permet l’alimentation de deux couplemètres de la série TM ou TS en parallèle. Il fournit également une sortie analogique ± 5 V pour le couple et une sortie TTL pour la vitesse (60 PPR a) pour la série TM et 360 PPR a) à voie unique pour la série TS). Les sorties peuvent être connectées respectivement à un voltmètre et à un fréquencemètre.
WP_Query Object
(
[query] => Array
(
[post_type] => product
[ignore_sticky_posts] => 1
[no_found_rows] => 1
[posts_per_page] => -1
[orderby] => rand
[post__in] => Array
(
[0] => 940
[1] => 570
[2] => 870
)
[post__not_in] => Array
(
[0] => 1154
)
)
[query_vars] => Array
(
[post_type] => product
[ignore_sticky_posts] => 1
[no_found_rows] => 1
[posts_per_page] => -1
[orderby] => rand
[post__in] => Array
(
[0] => 940
[1] => 570
[2] => 870
)
[post__not_in] => Array
(
[0] => 1154
)
[error] =>
[m] =>
[p] => 0
[post_parent] =>
[subpost] =>
[subpost_id] =>
[attachment] =>
[attachment_id] => 0
[name] =>
[static] =>
[pagename] =>
[page_id] => 0
[second] =>
[minute] =>
[hour] =>
[day] => 0
[monthnum] => 0
[year] => 0
[w] => 0
[category_name] =>
[tag] =>
[cat] =>
[tag_id] =>
[author] =>
[author_name] =>
[feed] =>
[tb] =>
[paged] => 0
[meta_key] =>
[meta_value] =>
[preview] =>
[s] =>
[sentence] =>
[title] =>
[fields] =>
[menu_order] =>
[embed] =>
[category__in] => Array
(
)
[category__not_in] => Array
(
)
[category__and] => Array
(
)
[post_name__in] => Array
(
)
[tag__in] => Array
(
)
[tag__not_in] => Array
(
)
[tag__and] => Array
(
)
[tag_slug__in] => Array
(
)
[tag_slug__and] => Array
(
)
[post_parent__in] => Array
(
)
[post_parent__not_in] => Array
(
)
[author__in] => Array
(
)
[author__not_in] => Array
(
)
[suppress_filters] =>
[cache_results] =>
[update_post_term_cache] => 1
[lazy_load_term_meta] => 1
[update_post_meta_cache] => 1
[nopaging] => 1
[comments_per_page] => 50
[order] =>
)
[tax_query] => WP_Tax_Query Object
(
[queries] => Array
(
)
[relation] => AND
[table_aliases:protected] => Array
(
)
[queried_terms] => Array
(
)
[primary_table] => wp_8_posts
[primary_id_column] => ID
)
[meta_query] => WP_Meta_Query Object
(
[queries] => Array
(
)
[relation] =>
[meta_table] =>
[meta_id_column] =>
[primary_table] =>
[primary_id_column] =>
[table_aliases:protected] => Array
(
)
[clauses:protected] => Array
(
)
[has_or_relation:protected] =>
)
[date_query] =>
[request] => SELECT wp_8_posts.* FROM wp_8_posts WHERE 1=1 AND wp_8_posts.ID IN (940,570,870) AND wp_8_posts.post_type = 'product' AND (wp_8_posts.post_status = 'publish') ORDER BY RAND()
[posts] => Array
(
[0] => WP_Post Object
(
[ID] => 940
[post_author] => 1
[post_date] => 2017-04-06 18:54:30
[post_date_gmt] => 2017-04-06 18:54:30
[post_content] => Les couplemètres de Magtrol permettent de réaliser des mesures de couple et de vitesse de rotation très précises sur une plage extrêmement étendue. Chaque couplemètre est équipé d’un circuit électronique de conditionnement des signaux mesurés qui génère un signal de sortie ±5 VDC (±10 VDC) pour le couple et possède une sortie open collector pour le signal de vitesse de rotation. Protégés contre les surcharges, stables à long terme et possédant une excellente immunité contre les bruits de fond, les couplemètres de Magtrol sont connus pour leur extrême fiabilité.
La technique de mesure sans contact utilisée pour tous les capteurs se base sur le principe de transformateur différentiel à couplage variable. Cette technologie offre un grand nombre d’avantages et ne nécessite pas d’éléments électroniques en rotation.
Afin de pouvoir offrir en tout temps une solution garantissant le meilleur rapport prix/performances à sa clientèle, Magtrol met les 3 modèles de couplemètres suivants à disposition: les modèles TMB Series parfait pour toute application standard, les modèles TM Series lorsqu’une grande précision est requise et enfin les modèles TMHS Series pour des mesures de grande précision à très hautes vitesses de rotation.
Le couplemètre se compose d’un arbre en acier inoxydable avec des extrémités lisses, à clavettes ou cannelées (selon la version retenue), d’un boîtier en aluminium eloxé, de paliers de guidage et d’un module de conditionnement des signaux mesurés. Ce dernier est alimenté en tension continue et met
à disposition un signal couple/vitesse de rotation directement utilisable sans amplification préalable. Un connecteur mâle à 6 pôles monté sur le boîtier est utilisé pour l’alimentation du module et l’échange des signaux. Une embase de fixation amovible en aluminium (livrée en standard sur les modèles
TM Series et TMHS Series et en option sur les transducteurs TMB Series) permet un montage fixe du transducteur.
Caractéristiques
