Description du produit
Les freins dynamométriques à courant de Foucault (WB Série) développent un couple de freinage proportionnel à la vitesse de rotation. Le couple maximal est atteint à la vitesse nominale. Ils se prêtent particulièrement à des applications nécessitant de hautes vitesses ou de puissance moyennes à hautes.
Les freins dynamométriques à poudre (PB Série) développent leur couple nominal déjà à l’arrêt et ils se prêtent particulièrement à des applications nécessitant des basse ou moyenne vitesse, un couple moyen ou important.

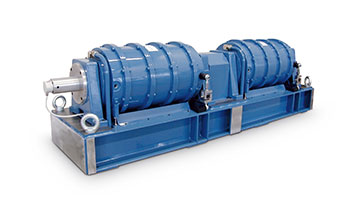

Les systèmes TANDEM sont basés sur la combinaison de freins à courant de Foucault (WB Série ) et de freins à poudre (PB Série) montés en ligne sur une base commune et reliés par un embrayage électromagnétique. Les deux dynamomètres sont refroidis par un système de circulation d’eau, qui passe à l’intérieur des stators pour dissiper la chaleur générée par la puissance de freinage. Cela permet d’atteindre une puissance nominale jusqu’à 140 kW.
Les dynamomètres WB et PB Série intègrent un système de mesure du couple qui, selon la taille et la configuration du système, ont une précision de ± 0.3 % à ± 0.5 % à pleine échelle.
Caractéristiques
- 13 modèles avec couple de 5 N·m à 1 200 N·m
- Puissance de freinage: de 3 kW à 140 kW
- Couple de freinage stable, sans à-coups
- Faible moment d’inertie
- Sens de rotation horaire / antihoraire
- Mesure intégrée du couple de freinage
- Capteur de vitesse optique intégré
- Modèles personnalisés disponibles sur demande
Principes de fonctionnement
Les caractéristiques des dynamomètre WB et PB sont complémentaires. Magtrol propose une configuration montée en (ligne) TANDEM. Chaque dynamomètre (WB & PB) peut fonctionner de manière autonome selon ses propres caractéristiques (voir fiches techniques respectives). Un embrayage électromagnétique est nécessaire pour cette application. Automatiquement, il se désaccouple à la vitesse max. du frein PB Série et se réacouple lorsque la vitesse revient à zéro. Une fois que la limite de vitesse du frein à poudre PB Série est dépassée, l’embrayage ne peut être remis en marche avant que le système revienne à 0 min-1 (arrêt complet).
Dual-double dynamomètres WB en Tandem
Pour des applications nécessitant une puissance plus élevée dans une plage de vitesse spécifique, Magtrol propose un assemblage de 2 freins WB Série, montés en ligne, sur une base commune. Exemple: 2 WB 65 + 2 WB 65 (couple nom. 40 N·m, vitesse max. 24 000 min-1, puiss. max. 24 kW) ou 2 WB 115 + 2 WB 115 (couple nom. 200 N·m, vitesse max. 15 000 min-1, puiss. max. 60 kW).
Capteur de vitesse optique
Chaque système TANDEM est livré avec un capteur de vitesse optique. Les systèmes TANDEM 43 sont munis d’un disque à impulsions optiques 30 bits. Les systèmes TANDEM 65, TANDEM 115 & TANDEM 15 sont munis d’un disque à impulsions optiques 60 bits.
Spécifications
NOTE: Pour une utilisation en continue à couple ou puissance constants (≥ 2 heures), prévoir 20 % de réserve en couple et en puissance
MODÈLE | COUPLE NOMINAL [N·m] | COUPLE NOMINAL [lb·ft] | PUISSANCE NOMINALE [kW] | VITESSE DE ROTATION NOMINALE [rpm] | VITESSE DE ROTATION MAX. [rpm] | VITESSE D'EXCITATION MAX. DU PB [min-1] a) |
---|
2 WB 43 + 1 PB 43 | 5 | 3.6 | 3 | 9 550 | 25 000 | 4 000 |
2 WB 43 + 2 PB 43 | 10 | 7.3 | 3 | 9 550 | 25 000 | 4 000 |
2 WB 65 + 1 PB 65 | 25 | 18.4 | 12 | 5 730 | 18 000 | 3 000 |
2 WB 65 + 2 PB 65 | 50 | 36.8 | 12 | 5 730 | 18 000 | 3 000 |
2 WB 115 + 1 PB 115 | 100 | 73.7 | 30 | 2 865 | 15 000 | 3 000 |
2 WB 115 + 2 PB 115 | 200 | 147.5 | 30 | 2 865 | 15 000 | 3 000 |
2 WB 115 + 2 WB 115 | 200 | 147.5 | 60 | 2 865 | 15 000 | 3 000 |
2 WB 15 + 1 PB 15 | 300 | 221 | 70 | 2 390 | 7 500 | 2 000 |
2 WB 15 + 2 PB 15 | 600 | 442 | 70 | 2 390 | 7 500 | 2 000 |
2 WB 15 + 4 PB 15 | 1 200 | 885 | 70 | 2 390 | 7 500 | 2 000 |
4 WB 15 + 1 PB 15 | 300 | 221 | 140 | 2 390 | 7 500 | 2 000 |
4 WB 15 + 2 PB 15 | 600 | 442 | 140 | 2 390 | 7 500 | 2 000 |
4 WB 15 + 4 PB 15 | 1 200 | 885 | 140 | 2 390 | 7 500 | 2 000 |
a) Correspond à la vitesse à laquelle l’embrayage sera déconnecté
Applications
Montés sur des bancs d’essai, les systèmes TANDEM permettent de tester les performances et la fiabilité d’éléments moteurs tels que moteurs électriques, servo-moteurs, moto-réducteurs, réducteurs, équipements pneumatiques, systèmes de transmission hydraulique et démarreurs.

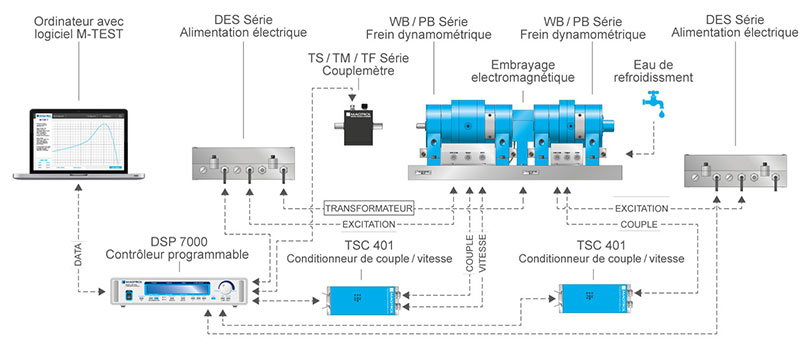

Options de systéme
Pour vous aider à sélectionner les composants de votre système d’essai moteur, le tableau ci-dessous montre quelles (actuellement disponible)types d’ électroniques et de logiciels sont supportés par les différents freins dynamométriques Magtrol.
MODELE | DESCRIPTION | HYSTERESIS (série ED incluse) | Dynamomètres à courant de Foucault | Dynamomètres de frein à poudre | Dynamomètres à masse à cadran |
---|
Contrôleurs pour freins dynamométriques |
DSP7010 | Contrôleur de freins dynamométriques | • | • | • | |
DSP7000 | Contrôleur de freins dynamométriques | • | • | • | |
AUTRES ÉLECTRONIQUES |
TSC Série | Couple/vitesse Conditionneur * | | | | |
5500 | Commutateurs manuel de signaux | • | | | |
5501 | Commutateurs manuel de signaux | | • | • | |
5502 | Commutateurs manuel de signaux | • | | | |
5502 | Commutateurs manuel de signaux | | • | • | |
LOGICIEL |
M-TEST 7 | Motor Testing Software | • | • | • | |
ALIMENTATIONS |
DES Série | Alimentation | | • | • | |
5241 | Amplificateur de puissance | nécessaire seulement pourr HD-825 | | | |
5242 | Amplificateur de puissance | nécessaire seulement pourr HD-825 | | | |
5200 | Alimentation | | | | • |
5210 | Alimentation à régulation de commande | | | | • |
5250 | Alimentation à régulation de commande | | | | • |
ACCESSOIRES |
TAB | Table pour frein dynamométrique | • | • | • | • |
AMF | Fixation moteur ajustable | • | | | |
FMF | Fixations fixes pour moteur | • | | | |
PT | Plaque de base T-slot | • | • | • | |
FRS | capteur de vitesse Free-Run | • | • | • | |
SBB14 | multiplexeur de signaux | • | • | • | |
SBB15 | multiplexeur de signaux | • | • | • | |
Sélection
Choix d’un frein dynamométrique
Les freins dynamométriques Magtrol couvrent un large éventail de couple, de vitesse et de puissance. Pour sélectionner la taille du modèle de frein dynamométrique approprié à vos besoins de test moteur, vous devrez déterminer le couple maximal, la vitesse et la puissance appliqué.
Couple maximum
Il est important de considérer tous les paramètres de couple qui sont à tester, non seulement le couple nominal, mais aussi couple en rotor bloqué et le couple de décrochage. Le choix du frein dynamométrique doit d’abord être fondé sur l’exigence du couple maximum, sous réserve de la détermination des exigences de puissance maximale.
Vitesse maximale
Cette valeur doit être considérée comme indépendante du couple et de la puissance, c’est la vitesse maximale à laquelle le frein dynamométrique peut être utilisé en toute sécurité à vide ou dans des conditions de faible charge. Cette valeur ne doit pas être considérée comme la vitesse maximale à laquelle le couple de freinage total peut être appliqué.
Valeurs de puissances maximales
Ces valeurs représentent la capacité maximale du système de freinage du frein dynamométrique à absorber et dissiper la chaleur générée lors de l’application d’une charge de freinage sur le moteur testé. La puissance absorbée et la chaleur générée par le frein dynamométrique est fonction du couple (T) appliquée au moteur sous test, et de la vitesse résultante (n) de ce même moteur. Ceci est exprimé dans les formules de puissance (P) définies dans le tableau ci-dessous:
