Produktbeschreibung
Wirbelstrombremsen (WB-Reihe) liefern mit steigender Drehzahl ein zunehmendes Drehmoment, das Spitzenmoment wird bei Nenndrehzahl erreicht. Sie sind ideal für Anwendungen im hohen Drehzahlbereich und auch für den Betrieb im mittleren bis hohen Leistungsbereich.
Pulver-Bremsen (PB-Reihe) liefern das volle Drehmoment bei Drehzahl Null und sind ideal für Anwendungen, die im niedrigen bis mittleren Drehzahlbereich oder bei Betrieb im mittleren bis hohen Drehmomentbereich arbeiten.
Tandembremsen basieren auf der Kombination von WB und PB, die in Reihe auf einem gemeinsamen Sockel montiert und durch eine elektromagnetische Kupplung verbunden sind. Beide Dynamometer werden durch ein Wasserzirkulationssystem gekühlt, das im Inneren des Stators verläuft um die durch die Bremsleistung erzeugte Wärme abzuführen, was eine Leistung von bis zu 140 kW ermöglicht.
WB und PB-Leistungsbremsen verfügen über ein integriertes Drehmomentmesssystem mit einer Genauigkeit von ± 0.3 % bis ± 0.5 % des Skalenendwertes, je nach Größe und Systemkonfiguration.
Merkmale
- 13 Standardmodelle mit Maximaldrehmomenten von 5 N·m bis 1 200 N·m
- Bremsleistung: von 3 kW bis 140 kW
- Stabiles, gleichmässiges Drehmoment
- Niedriges Trägheitsmoment
- Betriebsrichtung Uhr- und Gegenuhrzeigersinn
- Bremsmomentmessung integriert
- Integrierter optischer Drehzahlaufnehmer
- Sonderanfertigungen auf Anfrage erhältlich

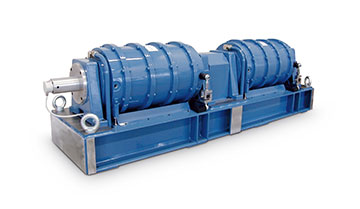

Funktionsprinzip der Tandem
Da sich die Eigenschaften der WB- und PB-Leistungsbremsen ergänzen, kann Magtrol diese in einer Tandemanordnung anbieten. Jede Leistungsbremse (WB und PB) kann autonom nach ihren eigenen Eigenschaften arbeiten (siehe spezifisches Datenblatt). Eine elektromagnetische Kupplung schaltet sich bei der Höchstgeschwindigkeit der PB-Pulverbremsen automatisch ab und schaltet sich bei Nullgeschwindigkeit automatisch ein. Sobald das System über der Drehzahlgrenze der PB-Pulverbremsen arbeitet, kann die Kupplung nicht mehr eingeschaltet werden, bevor das System bei 0 min-1 (nicht mehr drehend) ist.
Dual-Doppel-WB-Bremsen In Tandem
Für Anwendungen, die eine höhere Leistung in einem bestimmten Drehzahlbereich erfordern, bietet Magtrol einige der Wirbelstrom- Leistungsbremsen in Reihe auf einem gemeinsamen Sockel montiert an. Beispiel: Modelle 2 WB 65 + 2 WB 65 (Nenndrehmoment 40 N·m, max. Drehzahl 24 000 min-1, max. Leistung 24 kW) oder 2 WB 115 + 2 WB 115 (Nenndrehmoment 200 N·m, max. Drehzahl 15 000 min-1, max. Leistung 60 kW).
Optischer Drehzahlaufnehmer
Jede TANDEM hat einen optischen Drehzahlaufnehmer, der standardmäßig geliefert wird. TANDEM 43 haben einen optischen Drehzahlaufnehmer mit einem 30 Bit-Impulsrad; TANDEM 65, TANDEM 115 & TANDEM 15 haben einen optischen Geschwindigkeitssensor mit einem 60 Bit-Impulsrad.
Konfiguration
Spezifikationen
HINWEIS: Für Dauerbetrieb (≥ 2 Stunden) bei konstantem Drehmoment oder konstanter Leistung, bitte 20% Drehmoment- und Leistungsreserve vorsehen
| MODELL | NENN-
DREHMOMENT
[N·m] | NENN-
DREHMOMENT
[lb·ft] | NENN-
LEISTUNG
[kW] | NENN-
DREHZAHL
[rpm] | MAX.
DREHZAHL
[rpm] | MAX. ERREGUNGS-
GESCHWINDIGKEIT
DER PB
[min-1] a) |
|---|
| 2 WB 43 + 1 PB 43 | 5 | 3.6 | 3 | 9 550 | 25 000 | 4 000 |
| 2 WB 43 + 2 PB 43 | 10 | 7.3 | 3 | 9 550 | 25 000 | 4 000 |
| 2 WB 65 + 1 PB 65 | 25 | 18.4 | 12 | 5 730 | 18 000 | 3 000 |
| 2 WB 65 + 2 PB 65 | 50 | 36.8 | 12 | 5 730 | 18 000 | 3 000 |
| 2 WB 115 + 1 PB 115 | 100 | 73.7 | 30 | 2 865 | 15 000 | 3 000 |
| 2 WB 115 + 2 PB 115 | 200 | 147.5 | 30 | 2 865 | 15 000 | 3 000 |
| 2 WB 115 + 2 WB 115 | 200 | 147.5 | 60 | 2 865 | 15 000 | 3 000 |
| 2 WB 15 + 1 PB 15 | 300 | 221 | 70 | 2 390 | 7 500 | 2 000 |
| 2 WB 15 + 2 PB 15 | 600 | 442 | 70 | 2 390 | 7 500 | 2 000 |
| 2 WB 15 + 4 PB 15 | 1 200 | 885 | 70 | 2 390 | 7 500 | 2 000 |
| 4 WB 15 + 1 PB 15 | 300 | 221 | 140 | 2 390 | 7 500 | 2 000 |
| 4 WB 15 + 2 PB 15 | 600 | 442 | 140 | 2 390 | 7 500 | 2 000 |
| 4 WB 15 + 4 PB 15 | 1 200 | 885 | 140 | 2 390 | 7 500 | 2 000 |
a) Entspricht der Drehzahl, bei der die Kupplung ausgeschaltet wird
Einsatz
Auf Prüfständen montiertes Tandem-System ermöglicht Leistungsund Zuverlässigkeitsprüfungen an Antriebselementen wie Elektromotoren, Servomotoren, Getriebemotoren, Untersetzungsgetrieben, pneumatischen Geräten, hydraulischen Übertragungssystemen und Startermotoren.
Systemoptionen
Die nachfolgende Tabelle dient als Referenz bei der Auswahl von Komponenten für Ihr Motorenprüfsystem. Sie gibt an, welche derzeit erhältliche Elektronik und Software die unterschiedlichen Leistungsbremsen von Magtrol unterstützen.
| Modell | Beschreibung | Hysterese
(inklusive Serie ED) | Wirbelstrom | Magnet-Pulver | Gewichts-Skalen |
|---|
| LEISTUNGSBREMSEN-CONTROLLER |
| DSP7010 | Proframmierbarer Controller
für Hochgeschwindigkeits-
Leistungsbremsen | • | • | • | |
| DSP7000 | Proframmierbarer Controller
für Hochgeschwindigkeits-
Leistungsbremsen | • | • | • | |
| ZUSÄTZLICHE ELEKTRONIK |
| TSC Reihe | Drehmoment-/Drehzahl-Signalaufbereiter * | | | | |
| 5500 | Leistungsbremsen-Signalumschalter | • | | | |
| 5501 | Leistungsbremsen-Signalumschalter | | • | • | |
| 5502 | Leistungsbremsen-Signalumschalter | • | | | |
| 5503 | Leistungsbremsen-Signalumschalter | | • | • | |
| MOTORENPRÜFSOFTWARE |
| M-TEST 7 | Motorenprüfsoftware | • | • | • | |
| SPEISEGERÄTE |
| DES Reihe | Speisegerät | | • | • | |
| 5241 | Leistungsverstärker | nur bei HD-825 erforderlich | | | |
| 5242 | Leistungsverstärker | nur bei HD-825 erforderlich | | | |
| 5200 | Speisegerät | | | | • |
| 5210 | Stromgeregeltes Speisegerät | | | | • |
| 5250 | Stromgeregeltes Speisegerät | | | | • |
| ZUBEHÖR |
| TAB | Prüfstandtisch | • | • | • | • |
| AMF | Verstellbare Motorbefestigung | • | | | |
| FMF | Feste Motorbefestigungen | • | | | |
| PT | Grundplatte mit T-Nute | • | • | • | |
| FRS | Leerlauf-Drehzahlsensor | • | • | • | |
| SBB14 | Signalanschlussbox | • | • | • | |
| SBB15 | Signalanschlussbox | • | • | • | |
Auswah
Die Leistungsbremsen von Magtrol decken ein breites Drehmoment-, Drehzahl- und Leistungsspektrum ab. Zur richtigen Auswahl der geeigneten Bremsengröße für Ihre Motorprüfanforderungen ist es wichtig, das im Betrieb vorhandene maximale Drehmoment sowie die maximale Drehgeschwindigkeit und Leistung zu bestimmen.
Maximales Drehmoment
Es ist wichtig, alle Drehmomentpunkte zu berücksichtigen, die getestet werden sollen, nicht nur das Nenndrehmoment sondern auch das Anzugs- und Kippmoment. Bei der Auswahl der Leistungsbremse sollte zunächst von dem maximalen Drehmomentbedarf ausgegangen werden, abhängig von den maximalen Leistungsanforderungen.
Maximale Drehzahl
Die maximale Drehzahl sollte unabängig von Drehmoment und Leistungsanforderungen betrachtet werden. Sie entspricht der maximalen Drehzahl, bei der die Leistungsbremse sicher im Leerlauf oder schwach belastet betrieben werden kann. Es gilt nicht die höchste Drehzahl bei der ein volles Bremsmoment erzielt werden kann.
Maximale Nennleistung
Maximale Nennleistung Diese Daten repräsentieren die maximale Fähigkeit des Leistungsbremssystems, die durch Bremsbelastung des Prüflings erzeugteWärme aufzunehmen und abzuleiten. Die aufgenommene Leistung und erzeugte Wärme der Leistungsbremse sind abhängig vom aufgebrachten Drehmoment (T) des Prüflings und der daraus resultierenden Drehzahl (n) des Motors. Dies wird durch folgende Leistungsformel (P) ausgedrückt:
Die Fähigkeit der Leistungsbremse, Wärme abzuleiten, hängt von der Dauer der angewandten Belastung ab. Aus diesem Grund basieren die angegebenen maximalen Leistungskenndaten auf Dauerbetrieb sowie Kurzzeitbetrieb (5 Minuten) unter Last.
Zur sicheren Wärmeableitung und um ein Versagen der Bremse zu verhindern, sollte die maximalen Nennleistung das wichtigste Auswahlkriterium beim Kauf einer Leistungsbremse sein.
