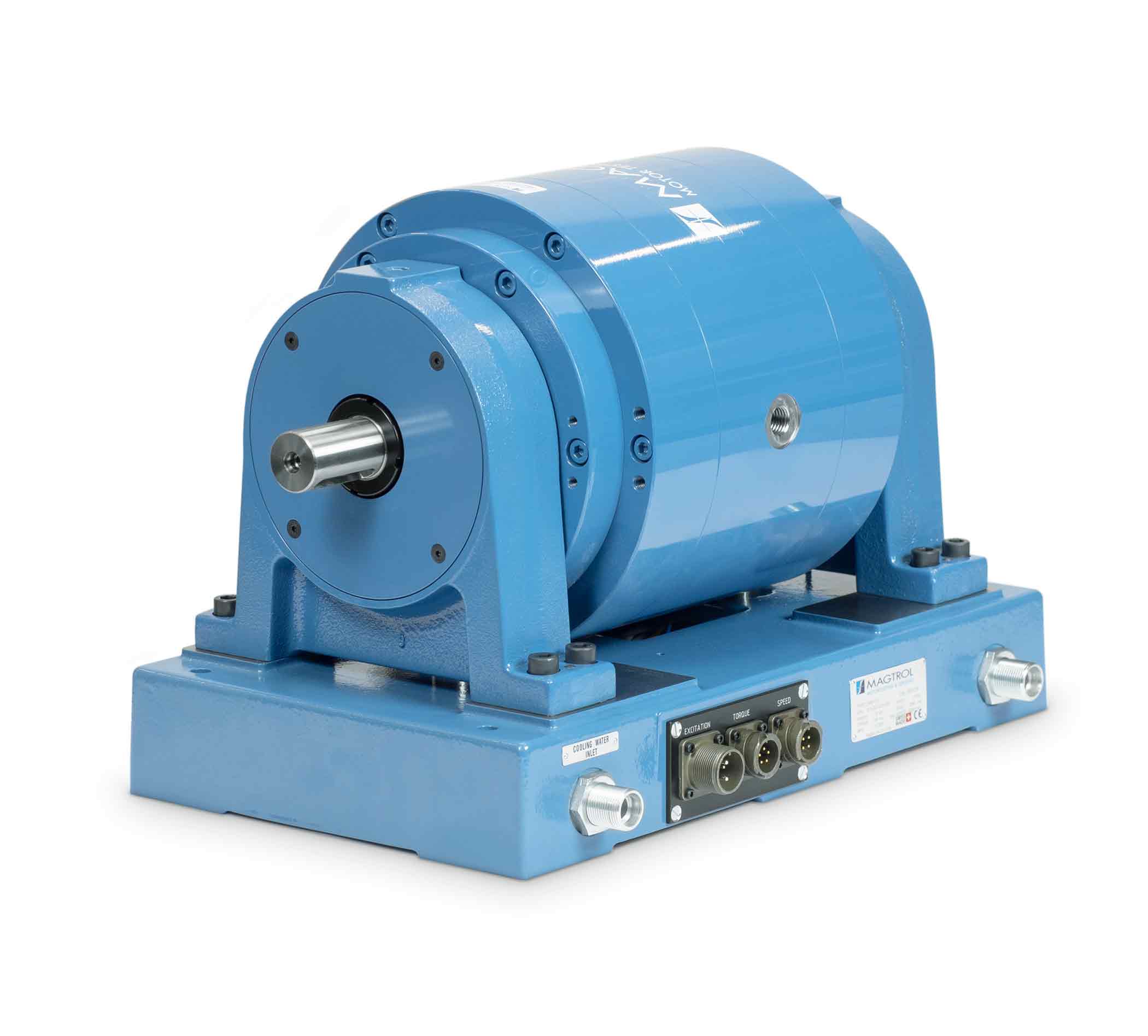

Description du produit
Les freins dynamométriques à poudre magnétique (PB Série) se prêtent particulièrement à des applications nécessitant des basse ou moyenne vitesse, un couple moyen ou important. Les freins à poudre magnétique PB développent leur couple nominal déjà à l’arrêt. Le refroidissement du frein est réalisé par de l’eau circulant dans le stator. De ce fait, les freins PB Série sont en mesure de dissiper jusqu’à 48 kW. Les dynamomètres de la série PB intègrent un système de mesure du couple qui, selon la taille et la configuration du système, ont une précision de ± 0.3 % à ± 0.5 % à pleine échelle.
Caractéristiques
- 9 modèles avec couple de 5 N·m à 1 200 N·m
- Puissance de freinage: de 500 W à 48 kW
- Couple de freinage stable
- Faible moment d’inertie
- Sens de rotation horaire / antihoraire
- Mesure intégrée du couple de freinage
- Capteur de vitesse optique intégré
- Modèles personnalisés disponibles sur demande
Principes de fonctionnement
Comme le suggère leur nom, les freins à poudre PB Série contiennent de la poudre magnétique. Le champ magnétique généré par le courant traversant la bobine du frein modifie les propriétés de la poudre qui se trouve entre le rotor et le stator du frein et de ce fait le couple de freinage. Les freins PB développent leur couple nominal à l’arrêt. Ceci permet de charger l’élément à tester à l’arrêt afin de déterminer son couple de démarrage.
Capteur de vitesse optiqueChaque dynamomètre PB Series est livré avec un capteur de vitesse optique. Les dynamomètres PB 43 sont munis d’un disque à impulsions optiques 30 PPR (Impulsions par tour). Les modèles PB 65, PB 115 & PB 15 sont munis d’un disque à impulsions optiques 60 PPR.
Pour une plus haute résolution dans les applications à faible vitesse, Magtrol propose en option des capteurs de vitesse avec 600 PPR ou 6 000 PPR.
Spécifications
MODÉLE |
COUPLE NOMINAL
(METRIC)
[N·m] |
VITESSE NOMINALE
[rpm] |
PUISSANCE NOMINALE
[kW] |
VITESSE MAX.
[rpm] |
TÉLÉCHARGER b)
(VERSION STANDARD) |
1 PB 43 |
5 |
955 |
0.5 |
4 000 |
pdf | step |
2 PB 43 |
10 |
955 |
1.0 |
4 000 |
pdf | step |
1 PB 65 |
25 |
570 |
1.5 |
3 000 |
pdf | step |
2 PB 65 |
50 |
570 |
3.0 |
3 000 |
pdf | step |
1 PB 115 |
100 |
480 |
5.0 |
3 000 |
pdf | step |
2 PB 115 |
200 |
480 |
10.0 |
3 000 |
pdf | step |
1 PB 15 |
300 |
382 |
12.0 |
2 000 |
pdf | step |
2 PB 15 |
600 |
382 |
24.0 |
2 000 |
pdf | step |
4 PB 15 |
1 200 |
382 |
48.0 |
2 000 |
pdf | step |
a) En fonction de la rigidité torsionnelle de la ligne d’entraînement, la poudre
magnétique peut générer un effet “slip-stick” (vibration torsionnelle) à faible vitesse (environ 10 min-1)
b) Les variations de ces modèles (HS, IS,…), peuvent avoir des dimension différentes. Pour des dessin spécifique, veuillez contacter notre service de vente.
Applications
Montés sur un banc d’essais les freins PB Série permettent de réaliser des mesures de puissances et des tests de fiabilité d’équipements tels que servo-moteurs, moto-réducteurs, réducteur, moteur d’essuie-glace, démarreur, ventilateurs, perceuses, systèmes de transmission hydrauliques et moteurs
pour appareils ménagers.

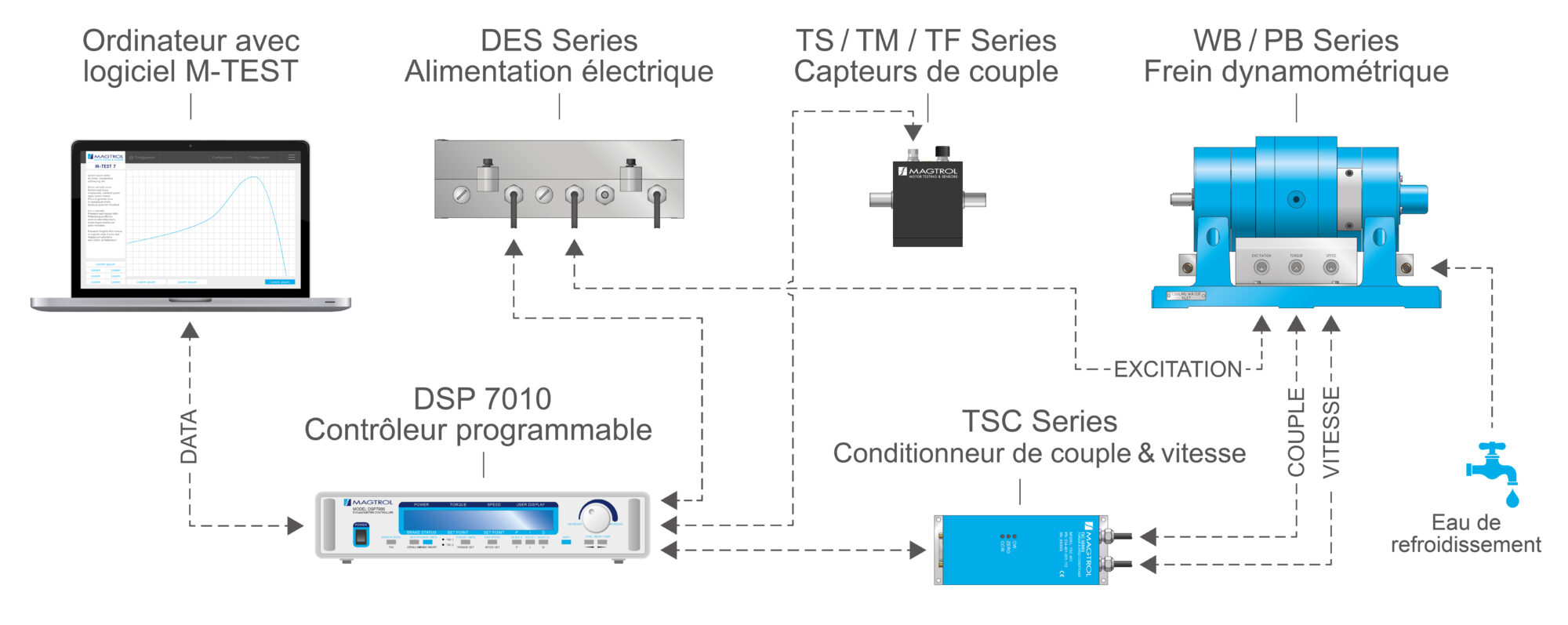

Options de systéme
Pour vous aider à sélectionner les composants de votre système d’essai moteur, le tableau ci-dessous montre quelles (actuellement disponible)types d’ électroniques et de logiciels sont supportés par les différents freins dynamométriques Magtrol.
MODELE |
DESCRIPTION |
HYSTERESIS
(série ED incluse) |
Dynamomètres à courant de Foucault |
Dynamomètres de frein à poudre |
Dynamomètres à masse à cadran |
Contrôleurs pour freins dynamométriques |
DSP7010 |
Contrôleur de freins dynamométriques |
• |
• |
• |
|
DSP7000 |
Contrôleur de freins dynamométriques |
• |
• |
• |
|
AUTRES ÉLECTRONIQUES |
TSC Série |
Couple/vitesse Conditionneur * |
|
|
|
|
5500 |
Commutateurs manuel de signaux |
• |
|
|
|
5501 |
Commutateurs manuel de signaux |
|
• |
• |
|
5502 |
Commutateurs manuel de signaux |
• |
|
|
|
5502 |
Commutateurs manuel de signaux |
|
• |
• |
|
LOGICIEL |
M-TEST 7 |
Motor Testing Software |
• |
• |
• |
|
ALIMENTATIONS |
DES Série |
Alimentation |
|
• |
• |
|
5241 |
Amplificateur de puissance |
nécessaire seulement
pourr
HD-825 |
|
|
|
5242 |
Amplificateur de puissance |
nécessaire seulement
pourr
HD-825 |
|
|
|
5200 |
Alimentation |
|
|
|
• |
5210 |
Alimentation à régulation de commande |
|
|
|
• |
5250 |
Alimentation à régulation de commande |
|
|
|
• |
ACCESSOIRES |
TAB |
Table pour frein dynamométrique |
• |
• |
• |
• |
AMF |
Fixation moteur ajustable |
• |
|
|
|
FMF |
Fixations fixes pour moteur |
• |
|
|
|
PT |
Plaque de base T-slot |
• |
• |
• |
|
FRS |
capteur de vitesse Free-Run |
• |
• |
• |
|
SBB14 |
multiplexeur de signaux |
• |
• |
• |
|
SBB15 |
multiplexeur de signaux |
• |
• |
• |
|
Sélection
Choix d’un frein dynamométrique
Les freins dynamométriques Magtrol couvrent un large éventail de couple, de vitesse et de puissance. Pour sélectionner la taille du modèle de frein dynamométrique approprié à vos besoins de test moteur, vous devrez déterminer le couple maximal, la vitesse et la puissance appliqué.
Couple maximum
Il est important de considérer tous les paramètres de couple qui sont à tester, non seulement le couple nominal, mais aussi couple en rotor bloqué et le couple de décrochage. Le choix du frein dynamométrique doit d’abord être fondé sur l’exigence du couple maximum, sous réserve de la détermination des exigences de puissance maximale.
Vitesse maximale
Cette valeur doit être considérée comme indépendante du couple et de la puissance, c’est la vitesse maximale à laquelle le frein dynamométrique peut être utilisé en toute sécurité à vide ou dans des conditions de faible charge. Cette valeur ne doit pas être considérée comme la vitesse maximale à laquelle le couple de freinage total peut être appliqué.
Valeurs de puissances maximales
Ces valeurs représentent la capacité maximale du système de freinage du frein dynamométrique à absorber et dissiper la chaleur générée lors de l’application d’une charge de freinage sur le moteur testé. La puissance absorbée et la chaleur générée par le frein dynamométrique est fonction du couple (T) appliquée au moteur sous test, et de la vitesse résultante (n) de ce même moteur. Ceci est exprimé dans les formules de puissance (P) définies dans le tableau ci-dessous:
