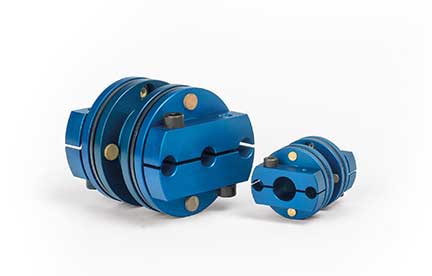

MIC Series – Accouplements Miniatures

Support & Downloads

Fiche TechniqueBrochure

Description du produit

Les accouplements miniatures MIC constituent le complément idéal aux couplemètres TM / TMB / TMHS / TS de Magtrol, montés dans une ligne d’arbre. Ils peuvent également être utilisés en liaison avec les freins à hystérésis (HD), à courant de Foucault (WB) ou à poudre (PB) de Magtrol.

Ces accouplements sont constitués d’élément de lamelles de cuivre (MIC-6: simple-élément) (MIC-5: double-élément), de deux moyeux de serrage et d’une bague d’espacement. Les éléments de lamelles sont rigides en torsion et cependant assez souples pour compenser des désalignements axiaux et angulaires entre les arbres accouplés. L’accouplement MIC-5 (double-élément) permet également la compensation de désalignements radiaux.

Sur demande, Les accouplements de la série MIC sont disponible en version isolés ou pour des temperature de plus de 100°C (temperature maximum: 125°C à court terme)

Caractéristiques

  • Pour une utilisation avec les capteurs de couple en ligne TM, TMB, TMHS et TS de Magtrol, ainsi
    qu’avec les freins HB ou HD (à hystérésis), PB (à poudre magnétique) et WB (à courant de Foucault)
  • Grande rigidité en torsion
  • Faible inertie et faible masse
  • Vitesse de rotation élevée
  • Plage de diameter de 2.38 mm à 28 mm
  • Version isolée disponible (sur demande)
  • Version à double vis de serrage (sur demande)

Spécifications

MODÈLEMIC-X-0018MIC-X-0039MIC-X-0156MIC-X-0617MIC-X-2470MIC-X-3620
CARACTÉRISTIQUES TECHNIQUES
Couple nominal [N·m]0.180.391.566.1724.7 g)36.2 g)
Couple maximal [N·m]0.26.0542.198.6434.6 g)50.7 g)
Vitesse de rotation max. a) [rpm] ou [min-1]50 00050 00050 00045 00035 00030 000
Rigidité en torsion b) [N·m/rad] x 1021.5863.8925.98639.768103.5161.76
DÉSALIGNEMENT
Axial b)0.40.8
Radial c)0.360.480.490.410.36
Angulaire b)21.510.7
MOMENT D’INERTIE
MIC-5-xxxx d) [kg·m2] x 10-6- e)2.3314.0137.99104.28203.55
MIC-6-xxxx d) [kg·m2] x 10-6- e)1.8311.1028.5678.61159.40
CARACTÉRISTIQUES MÉCANIQUES
Plage de diamètre f) Ø[mm]H72.38 - 73 - 104 - 146 - 188 - 247.5 - 28
Qualité de l’équilibrageG 2.5 selon ISO 1940
Poids max. [g]- e)2877133260355

a) La vitesse maximale spécifiée peut nécessiter un équilibrage spécifique. Par défaut, Magtrol délivre les accouplements sans équilibrage.
b) Les désalignements axiaux et angulaires ainsi que le taux de torsion des lames de connexion s’appliquent aux accouplements à simpleélément (MIC-6-xxxx).
c) Les désalignements radiaux s’appliquent aux accouplements à double éléments (MIC-5-xxxx).
d) A diamètre de perçage maximal
e) Caractéristiques disponibles sur demande
f) Les modèles standards sont fabriqués avec des valeurs de diamètre en nombre entiers ; la tolérance standard est H7. Tous les diamètres et toutes tolérances sont possibles. Veuillez contacter notre service commercial.
g) ATTENTION : pour les petits diamètres, le couple peut être réduite < 40 %. Pour plus d’information, contacter notre support de vente.

Applications

Dans une ligne d’arbre, les accouplements miniatures à doubles-élément sont recommandés. Les accouplements à simple-élément peuvent également être utilisés mais uniquement dans des applications à basse vitesse et dans un configurations suspendue de capteurs de couple.

Plus la vitesse de rotation est importante, plus le choix de l’accouplement est crucial pour la ligne d’arbre (alignement et équilibrage). Les spécialistes techniques de Magtrol sont à votre disposition pour vous aider à choisir l’accouplement qui satisfera le mieux à vos besoins.

Sélection

Afin d’assurer une marge de sécurité suffisante, Magtrol recommande de dimensionner les accouplements en fonction du couple maximal supporté par le capteur de couple. Il est fortement recommandé de protéger toutes les parties tournantes de la machine conformément aux normes de sécurité des machines afin d’éviter les blessures. Pour de plus amples informations, veuillez contacter notre réseau de vente qui sera en mesure de vous fournir des conseils personnalisés.

MODELPLAGE DE
DIAMÈTRE
[mm]		TS 100 a)TM 301
TS 101 a)		TM 302
TS 102 a)		TM/TMB/
TMHS 303
TS 103 a)		TM/TMB/
TMHS 304
TS 104 a)		TM/TMB/
TMHS 305
TS 105 a)		TM/TMB/
TMHS 306
TS 106 a)		TM/TMB/
TMHS 307
TS 107 a)		TM/TMB/
TMHS 308 a)		TM/TMB/
TMHS 309
TS 109 a)
MIC-X-00182.38 - 7X
MIC-X-00393 - 10XX
MIC-X-01564 - 14XXX
MIC-X-06176 - 18XX
MIC-X-24708 - 24XXXb)
MIC-X-36207.5 - 28Xb)X

a) Capteurs de couple standard
b) Pour prévenir le glissement sur le TM 308 (20 Nm / ø10 mm /à arbre lisse), Magtrol recommande d’utiliser des accouplements spéciaux avec double vis de serrage sur chaque côté (merci de contacter notre service technico-commercial)
