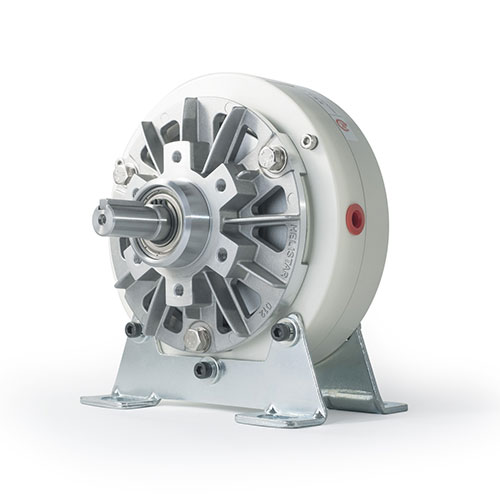

Die Drehmoment-Pulverbremsen oder Magnetpulverbremsen (TPB Reihe) sind ideal für einen Betrieb bei Anwendungen im niedrigen Drehzahlbereich oder bei mittlerem bis hohem Drehmoment. Diese Magnetpulverbremsen liefern das volle Bremsmoment bereits aus dem Stillstand heraus und sind konvektions- oder luftgekühlt.
Sie ermöglichen eine Bremsleistung bis zu 900 W (2 100 W mit Luftkühlung).
| Modell | Nenn- drehmoment [N·m] | Max. Drehzahl [min-1] | Nenn- strom [A] | Spannung [VDC] | Mechanische Nennleistung - Ohne Kühlung [W] | Mechanische Nennleistung - Mit Luftkühlung [W] | Massenträg- heitsmoment [kg·m2] | Luftdruck [bar] | Luftströ- mungsrate [m3/min] | Gewicht [kg] | Zeichenansicht |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TPB 006 | 6 | 1800 | 0.81 | 24 | 50 | NA | 6.00 x 10-4 | NA | NA | 4 | pdf | step |
| TPB 012 | 12 | 0.94 | 145 | 250 | 1.34 x 10-3 | 0.3 | 0.2 | 5 | pdf | step | ||
| TPB 025 | 25 | 1.24 | 230 | 380 | 3.80 x 10-3 | 0.4 | 0.4 | 10 | pdf | step | ||
| TPB 050 | 50 | 2.15 | 360 | 700 | 9.50 x 10-3 | 1.0 | 0.6 | 15 | pdf | step | ||
| TPB 100 | 100 | 2.40 | 600 | 1 100 | 3.50 x 10-2 | 0.6 | 1.1 | 25 | pdf | step | ||
| TPB 200 | 200 | 2.70 | 840 | 1 900 | 9.15 x 10-2 | 0.5 | 1.6 | 55 | pdf | step | ||
| TPB 400 | 400 | 3.50 | 900 | 2 100 | 2.43 x 10-1 | 1.6 | 2.0 | 105 | pdf | step | ||
| TPB 600 | 600 | 4.30 | 900 | 2 100 | 2.45 x 10-1 | 1.6 | 2.0 | 120 | pdf | step |
Magnetpulverbremsen eigenen sich für Anwendungen zur Zugregelung bei Wickelprozessen, wie beispielsweise Drahtwicklung, Folien-, Film- und Band-Zugregelung.
Montiert auf Prüfständen, ermöglichen die Magnetpulverbremsen der TPB-Reihe Leistungs- und Zuverlässigkeitstests an Antriebselementen wie Elektromotoren, Handwerkzeugen, Getriebemotoren, Untersetzungsgetrieben und hydraulischen Antriebssystemen. Weitere Anwendungen sind die Lastsimulation für Lebensdauertests an elektrischen Antrieben, Aktuatoren, Getrieben, Servolenkungen und vielen anderen rotierenden Geräten und Baugruppen.
