Produktbeschreibung
MAGTROL bietet eine breite Auswahl von Last-Kraft-Gewicht-Aufnehmern mit optionaler integrierter Elektronik oder Lastmessverstärkern (LMU) mit B.I.T.E.-Funktion an, die ein ideales Messsystem bilden, das ununterbrochen auf Überlast und Kurzschluss überprüft. Ideal für den Einsatz in Sicherheitsanwendungen gemäß ECE-R10, ISO 13849-1 : CAT4 & PLe (LE 600 Series); ISO 13849-1 : CAT2 & PLd (LE 400 Series).
Die Lastmessbolzen von Magtrol werden sowohl zur Messung von Lasten und Kräften als auch als Überlastschutz verwendet. Sie werden an Stelle normaler Bolzen oder Wellen als Konstruktionselement in Maschinen eingesetzt. Das Messsignal ist proportional zur einwirkenden Last. Die in der Schweiz hergestellten, kompakten Lastmessbolzen der Baureihe LE 210, eine Weiterentwicklung der LB-Baureihe, sind aus hochfestem, rostfreiem Stahl gefertigt. Dadurch eignen sie sich speziell für anspruchsvolle, industrielle Einsätze. Die Lastmessbolzen sind in 10 verschiedenen Standardbereichen von 2.5 kN … 1 250 kN erhältlich. Ihre hohe elektromagnetische Unempfindlichkeit macht sie zum idealen Aufnehmer selbst in elektromagnetisch-kritischen
Umgebungsbedingungen.
Konstruktion
Der Magtrol Lastmessbolzen ist mit zwei Einschnürungen und einer zentrischen axialen Bohrung versehen. Die DMS-Vollbrücke ist in der zentrischen Bohrung im Bereich der Einschnürungen positioniert. Dadurch ist der Lastmessbolzen unempfindlich gegen externe mechanische und chemische Einflüsse. Die Lage und die Ausrichtung der in einer Vollbrücke geschalteten DMS wurde mittels der Methode der finiten Elemente (FEM) optimiert
Einbaubeispiel
Um ein individuelles Angebot für einen Lastmessbolzen entsprechend Ihrer Anwendungsdimensionen zu erhalten, füllen Sie bitte das Formular Lastmessbolzen-Anfrage aus.
Merkmale
- Temperaturkompensierte DMS-Vollbrückenaufnehmer. Auf Anfrage in redundanter Ausführung mit zwei Messbrücken verfügbar.
- Lieferbar in Standardbereichen von 2.5 kN … 1 250 kN.
- Elektronik für die Übertragung über große Entfernungen:
· 2-leiter (LE 200) 4…20 mA
· 3-leiter (LE 400) 4…20 mA
· 6-leiter (LE 600) erhältlich mit zwei Kanälen, 4…20 mA - Built-in test equipment (B.I.T.E.) enthalten bei Ausführungen LE 400 und LE 600.
- Ausgeführt nach Normen ISO 13849-1 und IEC 62061.
- EMV Ausführung für zuverlässigen störungsfreien Betrieb.
- Robuste Ausführung entsprechend der Qualitätsmerkmale der LB 200-Baureihe.
- Unempfindlich gegen externe mechanische und chemische Einflüsse.
- Ideal bei Einsätzen in rauen Umweltbedingungen.
- Einfach zu installieren, kostensparende Lösung von Konstruktionsproblemen.
- Kalibrierter Ausgang: 4…20 mA (LE).
Spezifikationen-Zeichnungen
TECHNISCHE DATEN LE 400 REIHE
STANDARDAUSFÜHRUNG
1 KANAL a) | LE 410 | LE 411 | LE 412 | LE 413 | LE 414 | LE 416 | LE 417 | LE 418 | LE 420 | LE 421 |
|---|
| LASTMESSUNG |
| Nennlast (NL) b) | 2.5 kN | 5 kN | 10 kN | 20 kN | 50 kN | 100 kN | 200 kN | 500 kN | 1 000 kN | 1 250 kN |
| Zulässige Last (% der NL) | 150 % (der Nennlast, ohne Beeinflussung der Messresultate) |
| Bruchlast (% der NL) | > 500 % | 400 % | 300 % |
| Linearitätsfehler b) | < 0.25 % | < 0.5 % |
| Linearitäts- und Hysteresefehler b) | < 0.5 % | < 0.8 % |
| Reproduzierbarkeit b) | ± 0.1 % |
| Standardkalibrierung | 0 kN = 4 mA (Endwert in kN = 20 mA)Defection in kN |
| MECHANISCHE EIGENSCHAFTEN UND UMGEBUNG |
| Funktionsprinzip | DMS-Vollbrücke |
| Material | Rostfreier Stahl 1.4057 |
| Schmierung | Nicht verfügbar | Nippel ø4 DIN 3405 D oder M10 DIN 3405 A |
| Betriebstemperatur | - 25 °C ... + 80 °C |
| Lagerungstemperatur | - 30 °C ... + 90 °C |
| Temperatureinfluss (Nullpunkt) b) | ± 0.02 % / K |
| Temperatureinfluss (Empfindlichkeit) | ± 0.02 % / K |
| Langzeitstabilität (Nullpunkt) b) | < 1 % / Jahr (nicht kumulierbar) |
| Langzeitstabilität (Empfindlichkeit) | < 0.5 % / Jahr (nicht kumulierbar) |
| EMV | Fahrzeugzulassung | Entsprechend EN 61326-1, EN 61326-2-3 | ECE-R10 |
| Einfluss α auf Messsignal c) | Nach Cosinus-Funktion |
| Schutzklasse | IP 66 (angeschlossen) e) entsprechend EN 60529 |
| SICHERHEITSSTANDARDS & B.I.T.E. |
| Sicherheitsstandards | ISO 13849-1 : CAT2 und PLd |
| Typ des B.I.T.E. Eingang | Aktiv bei tief, kompatibel mit Schalter, Relais, offener Kollektor oder offenes Drain, 1 B.I.T.E |
| Auswirkung auf den Ausgang | Zugabe von 70 % (± 10 %) der Nennlast in Standard (andere % in option) |
| ELEKTRISCHE EIGENSCHAFTEN & ANSCHLUSS |
| Brückenimpedanz | 350 Ω |
| Speisung | 19 ... 32 VDC (mit Verpolungsschutz) |
| Ausgangssignal | Nennstrom 4 ... 20 mA; max. 0.5 ... 22 mA |
| Anschlusskabel | Integriertes 3 m, 6 m, 12 m oder 20 m, Polymer-Kabel K-424 (Standard) d)
oder axialer Stecker HUMMEL M166 |
| Konfiguration | 3-Leiter |
a) Die obigen Spezifikation gelten für Standard-Lastmessbolzen, Spezialtypen
auf Anfrage erhältlich.
b) Vom Endwert.
c) Meßsignaländerung an der Stellwinkel.
d) Andere mehr lange Kabel auf Anfrage erhältlich.
e) Wenn der Gegenstecker angeschlossen ist.
TECHNISCHE DATEN LE 600 REIHE
STANDARDAUSFÜHRUNG
2 KANÄLE a) | LE 610 | LE 611 | LE 612 | LE 613 | LE 614 | LE 616 | LE 617 | LE 618 | LE 620 | LE 621 |
|---|
| LASTMESSUNG |
| Nennlast (NL) b) | 2.5 kN | 5 kN | 10 kN | 20 kN | 50 kN | 100 kN | 200 kN | 500 kN | 1 000 kN | 1 250 kN |
| Zulässige Last (% der NL) | 150 % (der Nennlast, ohne Beeinflussung der Messresultate) |
| Bruchlast (% der NL) | > 500 % | 400 % | 300 % |
| Linearitätsfehler b) | < 0.25 % | < 0.5 % |
| Linearitäts- und Hysteresefehler b) | < 0.5 % | < 0.8 % |
| Reproduzierbarkeit b) | ± 0.1 % |
| Standardkalibrierung | 0 kN = 4 mA (Endwert in kN = 20 mA) |
| MECHANISCHE EIGENSCHAFTEN UND UMGEBUNG |
| Funktionsprinzip | DMS-Vollbrücke (2x) |
| Material | Rostfreier Stahl 1.4057 |
| Schmierung | Nicht verfügbar | Nippel ø4 DIN 3405 D oder M10 DIN 3405 A |
| Betriebstemperatur | - 25 °C ... + 80 °C |
| Lagerungstemperatur | - 30 °C ... + 90 °C |
| Temperatureinfluss (Nullpunkt) b) | ± 0.02 % / K |
| Temperatureinfluss (Empfindlichkeit) | ± 0.02 % / K |
| Langzeitstabilität (Nullpunkt) b) | < 1 % / Jahr (nicht kumulierbar) |
| Langzeitstabilität (Empfindlichkeit) | < 0.5 % / Jahr (nicht kumulierbar) |
| EMV | Fahrzeugzulassung | Entsprechend EN 61326-1, EN 61326-2-3 | ECE-R10 |
| Einfluss α auf Messsignal c) | Nach Cosinus-Funktion |
| Schutzklasse | IP 66 (angeschlossen) e) entsprechend DIN 60529 |
| SICHERHEITSSTANDARDS & B.I.T.E. |
| Sicherheitsstandards | ISO 13849-1 : CAT4 und PLe |
| Typ des B.I.T.E. Eingang | Aktiv bei tief, kompatibel mit Schalter, Relais, offener Kollektor oder offenes Drain,
1 B.I.T.E Eingang für jeden Kanal |
| Auswirkung auf den Ausgang | Zugabe von 70 % (± 10 %) der Nennlast in Standard (andere % in option) |
| ELEKTRISCHE EIGENSCHAFTEN & ANSCHLUSS |
| Brückenimpedanz | 2 x 350 Ω |
| Speisung | 19 ... 32 VDC (mit Verpolungsschutz (1x oder 2x)) |
| Ausgangssignal 2 Kanäle | Nennstrom 4 ... 20 mA; max. 0.5 ... 22 mA |
| Anschlusskabel | Integriertes 3 m, 6 m, 12 m oder 20 m, Polymer-Kabel K-824 (Standard) d)
oder axialer Stecker HUMMEL M16 |
| Konfiguration | 6-Leiter |
a) Die obigen Spezifikation gelten für Standard-Lastmessbolzen, Spezialtypen
auf Anfrage erhältlich.
b) Vom Endwert.
c) Meßsignaländerung an der Stellwinkel.
d) Andere mehr lange Kabel auf Anfrage erhältlich.
e) wenn der Gegenstecker angeschlossen ist.
TECHNISCHE DATEN LE 200 REIHE
| STANDARDAUSFÜHRUNG a) | LE 211 | LE 212 | LE 213 | LE 214 | LE 216 | LE 217 | LE 218 | LE 220 | LE 221 |
|---|
| LASTMESSUNG |
| Nennlast (NL) b) | 5 kN | 10 kN | 20 kN | 50 kN | 100 kN | 200 kN | 500 kN | 1 000 kN | 1 250 kN |
| Zulässige Last (% der NL) | 150 % (der Nennlast, ohne Beeinflussung der Messresultate) |
| Bruchlast (% der NL) | > 500 % | 400 % | 300 % |
| Linearitätsfehler b) | < 0.25 % | < 0.5 % |
| Linearitäts- und Hysteresefehler b) | < 0.5 % | < 0.8 % |
| Reproduzierbarkeit b) | ± 0.1 % |
| Standardkalibrierung | 0 kN = 4 mA (Endwert in kN = 20 mA) |
| MECHANISCHE EIGENSCHAFTEN UND UMGEBUNG |
| Funktionsprinzip | DMS-Vollbrücke |
| Material | Rostfreier Stahl 1.4057 |
| Schmierung | Nicht verfügbar | Nippel ø4 DIN 3405 D oder M10 DIN 3405 A |
| Betriebstemperatur | - 25 °C ... + 80 °C |
| Lagerungstemperatur | - 30 °C ... + 90 °C |
| Temperatureinfluss (Nullpunkt) b) | ± 0.02 % / K |
| Temperatureinfluss (Empfindlichkeit) | ± 0.02 % / K |
| Langzeitstabilität (Nullpunkt) b) | < 1 % / Jahr (nicht kumulierbar) |
| Langzeitstabilität (Empfindlichkeit) | < 0.5 % / Jahr (nicht kumulierbar) |
| EMV | Entsprechend EN 61000-6-2 & EN 61326-1 |
| Einfluss α auf Messsignal c) | Nach Cosinus-Funktion |
| Schutzklasse | IP 66 entsprechend DIN 60529 |
| ELEKTRISCHE EIGENSCHAFTEN UND ANSCHLUSS |
| Brückenimpedanz | 5 000 Ω |
| Speisung | 12 ... 32 VDC (mit Verpolungsschutz < 35 mA) |
| Ausgangssignal | Nennstrom 4 ... 20 mA; max. 3.5 ... 25 mA |
| Ausgangsverbindung | Axialer Stecker, Souriau 851 02 E 10 6P50 |
| Konfiguration | 2-Leiter |
a) Die obigen Spezifikation gelten für Standard-Lastmessbolzen,
Spezialtypen auf Anfrage erhältlich.
b) Vom Endwert.
c) Meßsignaländerung an der Stellwinkel.
d) Axialer Stecker: Souriau 851 06 JC 10 6S50; 90° Stecker: Souriau 851 08 EC 10 6S50.
e) Andere mehr lange Kabel auf Anfrage erhältlich.

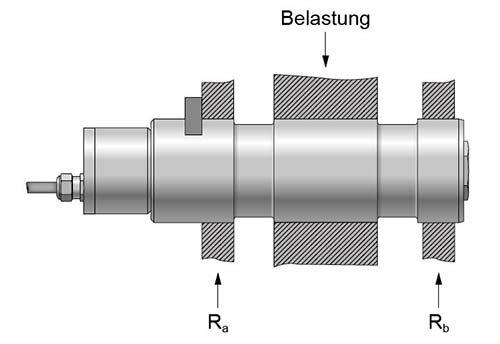

Funktionsprinzip
Bei Belastung des Lastmessbolzens in Messrichtung ergibt sich durch Verstimmung der DMS-Messbrücke ein Ausgangssignal, welches zu der einwirkenden Kraft proportional ist. Das Signal wird durch die integrierte Elektronik in ein 4 … 20 mA-Standardausgangssignal umgewandelt. Der in SMD-Technik realisierte Verstärker wird durch einen entsprechenden Schaltkreis gegen externe, elektromagnetische Störungen geschützt.
Zwecks optimaler Belastung sollten Ra und Rb gleich gross sein.
Anwendungen
Sollen auf mechanische Bauelemente wirkende Kräfte gemessen werden, so erweisen sich die dazu üblicherweise benötigten Ausrüstungen als kostenintensiv und schwierig zu installieren. Die Lastmessbolzen von Magtrol stellen eine sehr elegante Lösung dar, da sie integriert als Konstruktionselement einen normalen Bolzen oder eine Welle ersetzen. Die LE 210-Lastmessbolzen werden in Lastmessausrüstungen oder als Überlastschutz von Kränen, Hubwerken, Aufzügen und Seilwinden eingesetzt. Der integrierte Signalverstärker ermöglicht die Aufstellung der Überwachungselektronik weit entfernt vom Einsatzort des Lastmessbolzens.
