Lastmessverstärker der AN Serie mit Anzeige

AN 5000

Product Description

Magtrol’s Signalaufbereiter der Serie AN verarbeiten und zeigen Messwerte von Signalen an (Gewicht, Last, Druck, Drehmoment etc.), die von einem Drehmomentaufnehmer mit Standarddehnmessstreifen erzeugt werden. Dazu gehören Magtrol’s Lastmessbolzen, Last-Kraft-Gewicht-Aufnehmer und Dehnungsaufnehmer. Die Serie AN ermöglicht wählbare Eingangsbereiche und Erregerspannungen, die sich Kraftmessdosen verschiedenartiger Modelle und Empfindlichkeiten anpassen können.

Bei Bedarf auf eine größere Anzeige, kann eine GAD Großflächige Fernanzeige (mit Display-Höhe von 57 bis zu 280 mm) in Verbindung mit jedem Magrtol AN-Gerät benutzt werden.

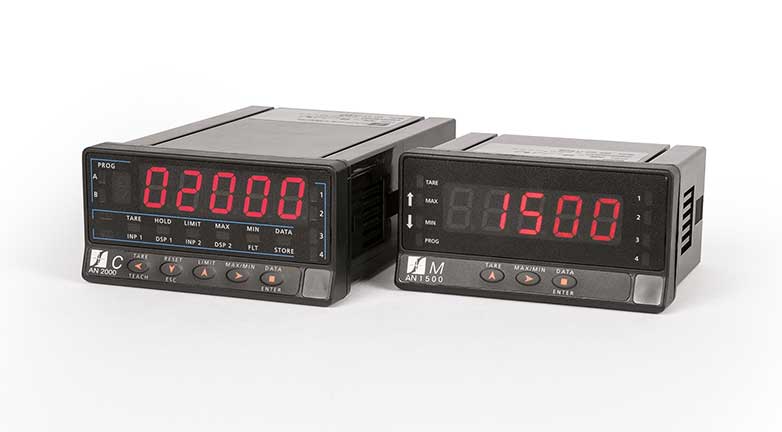

 AN 2000 CAN 1500 MAN 5000
Eigenschaften:
BeschreibungLast-Monitor / Signalaufbereiter / AnzeigeLast-Monitor / Signalaufbereiter / AnzeigeLast-Monitor / Signalaufbereiter / Anzeige
Nutzung mitLB LastmessbolzenLB, LE and LU Lastmessbolzen mit/ohne einem LMULB, LE and LU Lastmessbolzen mit/ohne einem LMU
Anzeigebereichfünfstellig / 14 mm hoch / rotfünfstellig / 14 mm hoch / dreifarbigfünfstellig / 14 mm hoch / rot
Erfassung/Sekunde162010
Aufnehmer-Eingang1 bis 41 oder 21
SignaleingangDehnmessstreifen oder ± 300 mVDehnmessstreifen oder 15 mV, 30 mV, 150 mV40mV, (100mV optionen)
Aufnehmererregerspannung5 V oder 10 V; max 120 mA5V oder 10 V; max 60 mA5 V; 40 mA oder 10 V; 120 mA
Stromversorgungsoptionen230 VAC / 50–60 Hz
115 VAC / 50–60 Hz
10–30 VDC
48–24 VAC
85–265 VAC 50/60 Hz
22–53 VAC 50/60 Hz
10.5–70 VDC
230 VAC / 50–60 Hz
FrontseitenprogrammierungJaJaJa
FunktionenMaximal-/Minimalwert,
Hold-/Tarierfunktion
Maximal-/Minimalwert,
Hold-/Tarierfunktion
Maximal-/Minimalwert,
Hold-/Tarierfunktion
Logikeingänge für den FernantriebNeinJaJa
SchutzklasseIP 65 Frontseite, IP 45 GehäuseIP 65 Frontseite, IP 45 GehäuseIP 65 Frontseite
Analogausgang (wahlweise)0–10 V / 4–20 mA0–10 V oder 4–20 mA+/- 10V
Serieller Ausgang (wahlweise)RS-232C oder RS-485RS-232C oder RS-485N/A
Relaisausgang (wahlweise)2 oder 4 Schwellenwerte2 oder 4 SchwellenwerteN/A
