Description du produit

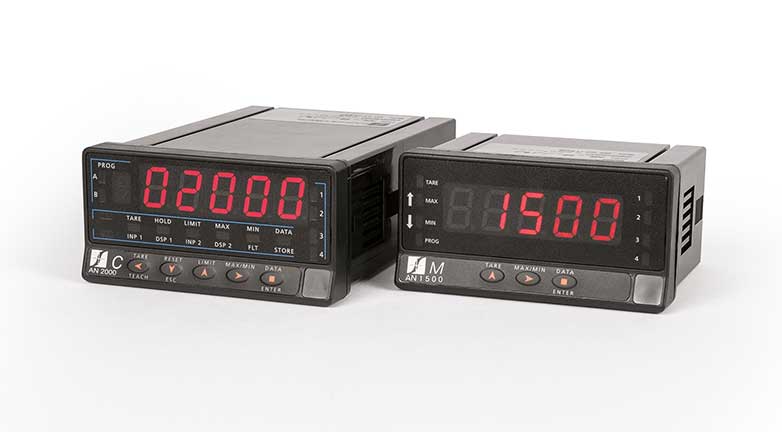

Les moniteurs de charge, conditionneurs de signal & afficheurs AN Series de Magtrol sont utilisés pour le traitement et l’affichage de mesures à partir de signaux générés par des capteurs (de poids, de charge, de pression, de couple, etc.) qui utilisent des jauges de contrainte en pont, tels que les axes dynamométriques LB Series, les axes dynamométriques miniatures MB-02 Series ou tout autre type de capteurs utilisant une technologie à pont de jauges. Les appareils AN Series sont idéals pour une utilisation en intérieur. Ils fournissent des niveaux d’entrées sélectionnables pour différents types de sensibilités et des tensions d’excitation adaptées à un nombre varié de cellules.
Dans certaines configurations (amplification du signal, sécurité,…) il sera nécessaire d’associer au conditionneur AN Series, un moniteur de charge LMU Series. Si un affichage plus grand ou à distance est nécessaire, il est possible d’utiliser en combinaison, un afficheur de grande taille GAD Series (avec des hauteurs de chiffres de 57 à 400 mm).
AN 1500 M : Moniteur de charge, Conditionneur de signal & afficheur
En tant que conditionneur de signal, l’AN 1500 M est utilisé pour le conditionnement et l’affichage de signaux provenant de capteurs (de force, de charge, de pression, de couple,…) équipés de jauges de contrainte en pont. En tant que moniteur de charge, il peut également recevoir tout signal compris dans la plage ±150 mV DC issu d’un shunt ou de n’importe quel convertisseur ou transmetteur.
Le moniteur de charge dispose de plages d’entrée (±15 mV, ±30 mV, ±150 mV) et de tensions d’excitation (5 V ou 10 V) sélectionnables selon la sensibilité et le type de cellule. Deux méthodes de programmation de facteurs d’échelle permettent de travailler avec un grand nombre d’unités de mesure différentes.
L’appareil est constitué d’un ensemble comprenant une carte de base, un affichage LED en trois couleur programmable et le système d’alimentation. Les fonctions de base de l’appareil comprennent l’affichage des variables d’entrée, la lecture des valeurs max. / min. et mémorisées (PEAK & VALLEY) et la fonction TARE avec remise à zéro.
AN 2000 C : Conditionneur de signal & afficheur
Le conditionneur de signal AN 2000 C est utilisé ppour le conditionnement et l’affichage de signaux provenant de capteurs (de force, de charge, de pression, de couple,…) équipés de jauges de contrainte en pont. Il peut également recevoir tout signal compris dans la plage ±300 mV DC issu d’un shunt, de n’importe quel convertisseur ou transmetteur.
Le conditionneur offre des plages d’entrée sélectionnables (max. ±300 mV) et de tensions d’excitation (5 V ou 10 V) sélectionnables selon la sensibilité et le type de cellule. Deux méthodes de programmation de facteurs d’échelle permettent de travailler avec un grand nombre d’unités de mesure différentes.
L’appareil est constitué d’un ensemble comprenant une carte de base, un affichage LED et le système d’alimentation; à cela peut s’ajouter les circuits d’entrée en option.
Les fonctions de base de l’appareil comprennent l’affichage de la variable d’entrée, le maintient (HOLD), la lecture des valeurs max. / min. mémorisées (PEAK / VALLEY) et la fonction TARE avec remise à zéro RESET.
