Conditionneurs de charge LMU (LMUs)

LMU 217

Product Description

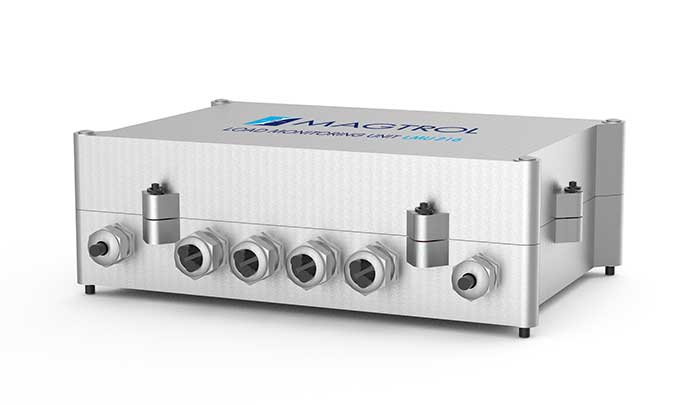

Les conditionneurs de charge LMU se destinent particulièrement aux applications comprenant des capteurs à jauges de contrainte. Spécifiquement conçue pour l’usage avec les axes dynamométriques et capteurs de Charge-Force-Poids de Magtrol, la gamme de conditionneurs LMU fournit la tension d’excitation et amplifie le signal de sortie des ponts de jauges.

Supporting Electronics

Large Remote Displays

If a large display is required a GAD Series Remote Display (with heights ranging from 57 to 400 mm) can be used in combination with any Magtrol LMU unit.

Junction Boxes

Up to 4 LB Load Measuring Pins (full-bridge strain gauges) can be connected in parallel to the LMU Load Monitoring Unit, using a JB 113 (2 load pins in parallel) or JB 114 (4 load pins in parallel) junction box.

Model Comparison

Nombre de canaux1121
Sortie tension
(Nombre et valeurs)
1 × 0–10 V1 × 0–10 V2 × 0–10 V3 × 0–10 V
Sortie courant
(Nombre et valeurs)
1 × 0/4–20 mA1 × 0–20 mA or 4–20 mA2 × 0–20 mA or 4–20 mA1 × 0–20 mA or 4–20 mA
Nombre de détecteurs de seuil0244
Somme (Nombre)0234
Tension d'alimentation18...28 VDC /
70 mA
115–230 VAC (50–60 Hz)
20–32 VDC
48 VAC
115–230 VAC (50–60 Hz)
20–32 VDC
48 VAC
115–230 VAC (50–60 Hz)
20–32 VDC
48 VAC
Type de boîtierPC-F, UL 94V-0
polycarbonate
Aluminum (option)
AluminumAluminumAluminum
Classe de protectionIP52 or
IP65 (option)
IP65IP65IP65

LMU 110

Magtrol’s LMU 110 Load Monitoring Unit is a 4-channel bridge amplifier with 4–20 mA DC current output. With 4 independent inputs and outputs, the LMU 110’s sensitivity and offset are adjusted at the factory according to the transducer type and its application.
