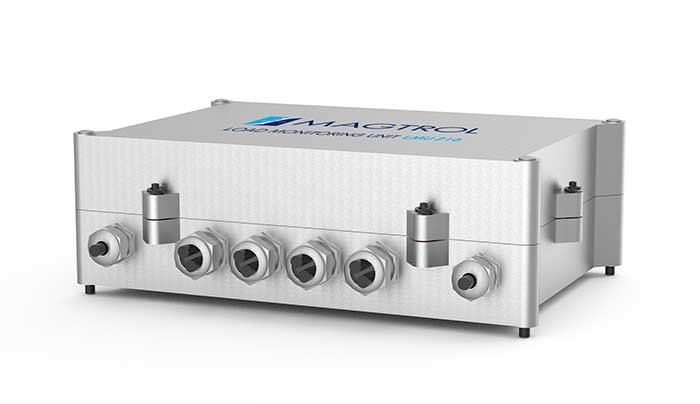

Lastmessverstärker LMU

LMU 217

Product Description

Magtrol Lastmessverstärker (LMU) werden zur Messung von Lasten, Kräften und Gewichten eingesetzt. Die entsprechenden Messsignale stammen von DMS-Aufnehmern. Diese Lastmessverstärker wurden speziell für den Einsatz mit Magtrol Lastmessbolzen und Last-Kraft-Gewicht-Aufnehmern entwickelt.

Verbindungsdose

Die Verbindungdose (typs JB 113 und JB 114) wird zum Anschluss von Magtrol LB Lastmessbolzen auf einen Magtrol LMU Lastmessverstärker benutzt.

Wenn eine Grossanzeige benötigt wird, kann eine grossflächige Fernanzeige der Reihe GAD (mit Ziffernhöhen von 57 bis hin zu 400 mm) zusammen mit einer beliebigen LMU Einheit von Magtrol eingesetzt werden.

Model Comparison

Aufnehmereingänge1121
Ausgangsspannung1 × 0–10 V1 × 0–10 V2 × 0–10 V3 × 0–10 V
Ausgangsstrom1 × 0/4–20 mA1 × 0–20 mA oder 4–20 mA2 × 0–20 mA oder 4–20 mA1 × 0–20 mA oder 4–20 mA
Relais0244
Summe0234
Spannung18...28 VDC /
70 mA
115–230 VAC (50–60 Hz)
20–32 VDC
48 VAC
115–230 VAC (50–60 Hz)
20–32 VDC
48 VAC
115–230 VAC (50–60 Hz)
20–32 VDC
48 VAC
GehäusePC-F, UL 94V-0
polycarbonate
Aluminium (option)
AluminiumAluminiumAluminium
SchutzklasseIP52 oder
IP65 (option)
IP65IP65IP65

LMU 110

Der LMU 110 Lastmessverstärker von Magtrol ist ein 4-Kanal-DMS-Brücke-Messverstärker mit 4–20 mA DC Ausgang. Dank 4 unabhängigen Ein- und Ausgängen werden die Empfindlichkeit und der Versatz des LMU 110 am Werk gemäß dem Aufnehmertyp und dessen Anwendung eingestellt.
