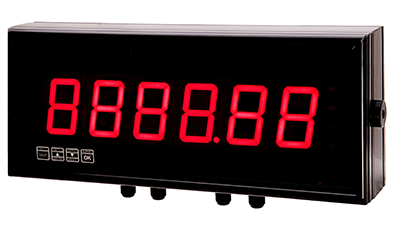

GAD Series – Grossflächige Fernanzeige

GAC

Produktbeschreibung

Die GAD-Fernanzeige wird mit LMU-Lastmessverstärkern und AN-Digitalmonitoren eingesetzt. Ihre grossflächigen Ziffern eignen sich speziell für Gewichtsanzeigen bei Kränen, bei industriellen Prozessen und bei Wägeeinrichtungen mit Fernanzeige. Die dabei verwendete Mikroprozessortechnologie garantiert einen sehr zuverlässigen Betrieb. Sie ist mit einem nichtvolatilen Speicher für die Kalibrierungsdaten ausgerüstet.

Last-Kraft-Gewicht-System

Die GAD-Fernanzeigen werden als Teil eines kompletten Messsystems zusammen mit LMU Series Lastmessverstärkern oder AN Series Digitalmonitoren von Magtrol eingesetzt. Magtrol- Lastmessbolzen mit Überlastschutz zur Messung von Lasten und Kräften sowie ein breites Angebot an Last-Kraft-Gewicht-Aufnehmern stehen in den verschiedensten Ausführungen und Genauigkeitsklassen zur Verfügung. Kombiniert ergeben diese Produkte ein ideales, sicheres Messsystem zur dauernden Überwachung von Überlasten und Kurzschlüssen.

Merkmale

  • Aufgehängte große LED-Anzeige
  • Ziffernhöhe: 57, 102, 150, 200, 300 & 400 mm
  • Schutzklasse IP 65 (wasserdicht)
  • Vollständig korrosionsgeschützt
  • Anzeigehelligkeit einstellbar
  • Speisegerät: 100 … 240 V AC
    (Optional 11 … 30 V DC oder 48 V AC)
  • Eingang: 0 … 10 V, 0 … 5 V oder 0 … 20 mA, 4… 20 mA
  • Konfigurierbar in kg, t (ton), kN, und anderen technischen Einheiten
  • Auto-TARA-Funktion
  • Optional Spannung (0 … 10 V) oder Strom (4 … 20 mA) Analogausgang

Spezifikationen

SIGNALVERARBEITUNG
Spannung Eingangsbereich0 - 10 V / 0 - 5 V / 1 - 5 V
Spannung Eingangsimpedanz1 MΩ
Strom Eingangsbereich0 - 10 mA / 0 - 20 mA / 4 - 20 mA
Strom Eingangsimpedanz33 Ω
MESSANZEIGE
Typ7 Segmente
Anzeigeauflösung-1999 ... 9999 (4 Ziffern) oder -199999 ... 999999 (6 Ziffern)
Ziffern / Farbe4 oder 6 Ziffern / rot
Null / MessskalaDigital-Null und Messskala über Programmiertasten einstellbar
DezimalpunktPosition über Programmiertasten einstellbar
Filterung / Glättung SignalZeitkonstante einstellbar zwischen 0 und 25 Sekunden
StabilisierungSchwankung der letzten Ziffer in Schritten von 1, 2, 5 oder 10 Einheiten
GENAUIGKEIT
Max. Messfehler± 0.05 % des Messbereichs
Stabilität± 25 ppm / °C (Messskala) und ± 30 ppm / °C (Offset)
Messrate10 Messwerte / Sekunde
Ansprechzeit0.1 Sekunden
SPEISUNG
AC Speisung100 ... 240 VAC, 45/60 Hza)
Optional DC Speisung11 ... 30 VDC
Stromverbrauch50 VA max.
UMGEBUNG UND MECHANISCHE EIGENSCHAFTEN
Betriebstemperatur0 °C ... +50 °C b)
Lagerungstemperatur-20 °C ... +70 °C
SchutzklasseIP 65

a) Optional 48 V AC
b) Optional -25 °C … +50 °C
