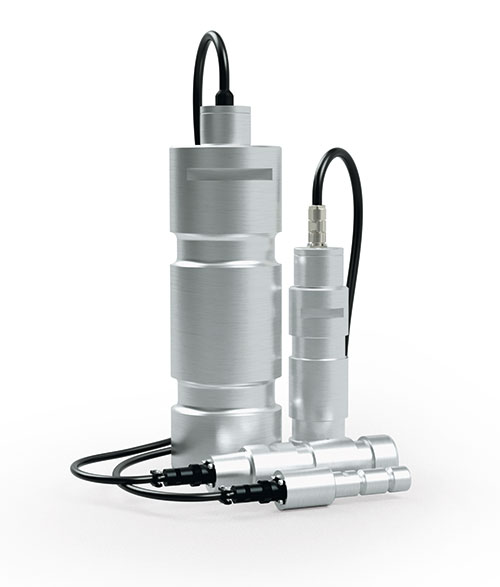

Description du produit
MAGTROL propose une large gamme de capteur pour la “Charge-Force-Poids” avec option électronique intégrée ou moniteurs de surveillance de charge (LMU) avec fonction B.I.T.E. Ceux-ci constituent un système de mesure optimal pour vérifier en permanence les surcharges et les courts-circuits. Ces capteurs sont recommandés pour une utilisation sur les applications de sécurité qui nécessitent les normes ECE-R10, ISO 13849-1 : CAT4 & PLe (LE 600 Series); ISO 13849-1 : CAT2 & PLd (LE 400 Series).
Les axes dynamométriques peuvent être utilisés soit pour mesurer des charges et des forces, soit comme protection contre une surcharge. Ils sont montés en lieu et place d’un axe normal ou d’un arbre de la machine en test. Le signal de mesure est proportionnel à la force qui agit sur l’axe. Les axes dynamométriques de la série LE, produits en Suisse, sont compacts et fabriqués en acier inoxydable à haute résistance. Les axes dynamométriques, équipés de jauges de contrainte DMS en pont complet compensé en température, sont disponibles en 10 types standards, échelonnés entre 2.5 kN … 1 250 kN. La protection hermétique du pont de mesure permet d’exposer les axes dynamométriques à de fortes contraintes mécaniques et chimiques externes. Ils se prêtent également à des utilisations dans des environnements rudes.
Construction
L’axe dynamométrique est pourvu de deux gorges circulaires et d’un alésage axial. Les jauges de contrainte en pont complet sont fixées à l’intérieur de l’alésage, à la hauteur de la rainure circulaire. La position ainsi que l’orientation exacte de cette jauge de contrainte ont été optimisées en utilisant la méthode des éléments finis (FEM). Le signal de mesure est pratiquement insensible aux forces agissant de manière latérale ou axiale sur l’axe dynamométrique.
Exemple de montage
Personnalisez votre axe dynamométrique en ligne
Caractéristiques
- Capteurs à jauges de contraintes en pont complet compensées en température. Sur demande, disponible en double-pont redondant.
- Disponibles en plusieurs gammes standards de 2.5 kN … 1 250 kN
- Amplificateur intégré pour transmissions du signal à longue distance en version :
· 2 fils (LE 200) 4…20 mA
· 3 fils (LE 400) 4…20 mA
· 6 fils (LE 600) disponible en double-pont redondant, 4…20 mA - Fonction intégrée de test (B.I.T.E.) intégrée dans les versions LE 400 et LE 600.
- Exécution selon les normes ISO 13849-1 et IEC 62061.
- Exécution selon les normes européennes CEM garantissant un fonctionnement sûr et fiable.
- Conception robuste correspondant aux caractéristiques de qualité de la série LB 200.
- Insensibles aux effets mécaniques et chimiques externes.
- Idéal pour des applications en milieux agressifs.
- Installation simple, permet de solutionner des problèmes de construction à moindre frais.
- Sortie calibrée: 4 … 20 mA (LE).
Spécifications-Dimensions
DONNÉES TECHNIQUES – LE 400 SÉRIE
VERSION STANDARD
1 CANAL a) | LE 410 | LE 411 | LE 412 | LE 413 | LE 414 | LE 416 | LE 417 | LE 418 | LE 420 | LE 421 |
|---|
| MESURE DE CHARGE |
| Charge nominale (CN)b) | 2.5 kN | 5 kN | 10 kN | 20 kN | 50 kN | 100 kN | 200 kN | 500 kN | 1 000 kN | 1 250 kN |
| Surcharge admissible (% of CN) | 150 % (de la charge nominale, sans influence sur la mesure) |
| Surcharge de rupture (% of CN) | > 500 % | 400 % | 300 % |
| Erreur de non-linéarité b) | < 0.25 % | < 0.5 % |
Erreur de non-linéarité et
d’hystérèsis combinéeb) | < 0.5 % | < 0.8 %# |
| Reproductibilité b) | ± 0.1 % |
| Calibration standard | 0 kN = 4 mA (pleine échelle en kN = 20 mA) |
| CARACTÉRISTIQUES MÉCANIQUES & ENVIRONNEMENT |
| Technologie | Jauges de contrainte en pont complet |
| Matériaux | Acier inoxydable 1.4057 |
| Lubrification | Non disponible | Graisseur ø4 DIN 3405 D ou M10 DIN 3405 A |
| Température d’utilisation | - 25 °C ... + 80 °C |
| Température de stockage | - 30 °C ... + 90 °C |
| Influence de température (zéro) b) | ± 0.02 % / K |
| Influence de la température (sensibilité) | ± 0.02 % / K |
| Stabilitée sur le long terme (zéro)b) | < 1 % / an (non cumulatif) |
| Stabilitée sur le long terme (sensibilité) | < 0.5 % / an (non cumulatif) |
| EMC | Homologation de véhicule | Selon EN 61326-1, EN 61326-2-3 | ECE-R10 |
| Influence α sur le signal de mesure c) | Selon fonction cosinus |
| Classe de protection | IP 66 (connecté)e) selon DIN 60529 |
| NORMES DE SÉCURITÉ & B.I.T.E. |
| Normes de sécurité | ISO 13849-1 : CAT2 and PLd |
| Type d'entrée du B.I.T.E. | Niveau bas actif, compatible avec switch, relai, collecteur ouvert ou canal ouvert, 1 B.I.T.E |
| Effect sur la sortie | Addition de 70 % (± 10 %) de la charge nominale en standard (autre % en option) |
| CARACTÉRISTIQUES ÉLECTRIQUES & CONNECTIQUE |
| Impédance du pont de jauge | 350 Ω |
| Alimentation | 19 ... 32 VDC (avec protection contre les inversions de polarité) |
| Signal de sortie | Nominal 4 ... 20 mA; max. 0.5 ... 22 mA |
| Configuration | 3 fils |
| Connexion de sortie | Câble intégré 3 m, 6 m, 12 m ou 20 m, câble polymère K-424 (standard) d)
ou connecteur axial HUMMEL M16 |
a) Les caractéristiques techniques concernent les axes dynamométriques
standards. Axes spéciaux disponibles sur demande.
b) À pleine échelle.
c) Variation du signal de mesure selon l’angle de positionnement.
d) Autres plus grandes longueurs de câbles disponibles sur demande.
e) Lorsque le contre-connecteur est raccordé
DONNÉES TECHNIQUES – LE 600 SÉRIE
VERSION STANDARD
2 CANAUX a) | LE 610 | LE 611 | LE 612 | LE 613 | LE 614 | LE 616 | LE 617 | LE 618 | LE 620 | LE 621 |
|---|
| MESURE DE CHARGE |
| Charge nominale (CN)b) | 2.5 kN | 5 kN | 10 kN | 20 kN | 50 kN | 100 kN | 200 kN | 500 kN | 1 000 kN | 1 250 kN |
| Surcharge admissible (% of CN) | 150 % (de la charge nominale, sans influence sur la mesure) |
| Surcharge de rupture (% of CN) | > 500 % | 400 % | 300 % |
| Erreur de non-linéarité b) | < 0.25 % | < 0.5 % |
Erreur de non-linéarité et
d’hystérèsis combinée b) | < 0.5 % | < 0.8 % |
| Reproductibilité b) | ± 0.1 % |
| Calibration standard | 0 kN = 4 mA (pleine échelle en kN = 20 mA) |
| CARACTÉRISTIQUES MÉCANIQUES & ENVIRONNEMENT |
| Technologie | Jauges de contrainte en pont complet (2x) |
| Matériaux | Acier inoxydable 1.4057 |
| Lubrification | Non disponible | Graisseur ø4 DIN 3405 D ou M10 DIN 3405 A |
| Température d’utilisation | - 25 °C ... + 80 °C |
| Température de stockage | - 30 °C ... + 90 °C |
| Influence de température (zéro) b) | ± 0.02 % / K |
| Influence de la température (sensibilité) | ± 0.02 % / K |
| Stabilitée sur le long terme (zéro) b) | < 1 % / an (non cumulatif) |
| Stabilitée sur le long terme (sensibilité) | < 0.5 % / an (non cumulatif) |
| EMC | Homologation de véhicule | Selon EN 61326-1, EN 61326-2-3 | ECE-R10 |
| Influence α sur le signal de mesure c) | Selon fonction cosinus |
| Classe de protection | IP 66 (connecté) e) selon DIN 60529 |
| NORMES DE SÉCURITÉ & DOUBLE B.I.T.E. |
| Normes de sécurité | ISO 13849-1 : CAT4 and PLe |
| Type of B.I.T.E. input. | Niveau bas actif, compatible avec switch, relai, collecteur ouvert ou canal ouvert,
1 B.I.T.E par canal |
| Effect sur la sortie | Addition de 70 % (± 10 %) de la charge nominale en standard (autre % en option) |
| CARACTÉRISTIQUES ÉLECTRIQUES & CONNECTIQUE |
| Impédance du pont de jauge | 2 x 350 Ω |
| Alimentation | 19 ... 32 VDC (avec protection contre les inversions de polarité (1x ou 2x)) |
| Signal de sortie 2 canaux | Nominal 4 ... 20 mA; max. 0.5 ... 22 mA (2x) |
| Configuration | 6 fils |
| Connexion de sortie | Câble intégré 3 m, 6 m, 12 m or 20 m, câble polymère K-824 (standard) d)
ou connecteur axial HUMMEL M16 |
a) Les caractéristiques techniques concernent les axes dynamométriques
standards. Axes spéciaux disponibles sur demande.
b) À pleine échelle.
c) Variation du signal de mesure selon l’angle de positionnement.
d) Autres plus grandes longueurs de câbles disponiblent sur demande.
e) Lorsque le contre-connecteur est raccordé
DONNÉES TECHNIQUES – LE 200 SÉRIE
| VERSION STANDARD a) | LE 211 | LE 212 | LE 213 | LE 214 | LE 216 | LE 217 | LE 218 | LE 220 | LE 221 |
|---|
| MESURE DE CHARGE |
| Charge nominale (CN)b) | 5 kN | 10 kN | 20 kN | 50 kN | 100 kN | 200 kN | 500 kN | 1 000 kN | 1 250 kN |
| Surcharge admissible (% of CN) | 150 % (de la charge nominale, sans influence sur la mesure) |
| Surcharge de rupture (% of CN) | > 500 % | 400 % | 300 % |
| Erreur de non-linéarité b) | < 0.25 % | < 0.5 % |
Erreur de non-linéarité et
d’hystérèsis combinée b) | < 0.5 % | < 0.8 % |
| Reproductibilité b) | ± 0.1 % |
| Standard Calibration | 0 kN = 4 mA (plein échelle en kN = 20 mA) |
| CARACTÉRISTIQUES MÉCANIQUES & ENVIRONNEMENT |
| Technologie | Jauges de contrainte en pont complet |
| Matériaux | Acier inoxydable 1.4057 |
| Lubrification | Non disponible | Graisseur ø4 DIN 3405 D or M10 DIN 3405 A |
| Température d’utilisation | - 25 °C ... + 80 °C |
| Température de stockage | - 30 °C ... + 90 °C |
| Influence de température (zéro) b) | ± 0.02 % / K |
| Influence de la température (sensibilité) | ± 0.02 % / K |
| Stabilitée sur le long terme (zéro) b) | < 1 % / an (non cumulatif) |
| Stabilitée sur le long terme (sensibilité) | < 0.5 % / an (non cumulatif) |
| EMC | Selon EN 61000-6-2 & EN 61326-1 |
| Influence α sur le signal de mesure c) | Selon fonction cosinus |
| Classe de protection | IP 66 selon DIN 60529 |
| CARACTÉRISTIQUES ÉLECTRIQUES & CONNECTIQUE |
| Impédance du pont de jauge | 5 000 Ω |
| Alimentation | 12 ... 32 VDC (avec protection contre les inversions de polarité < 35 mA) |
| Signal de sortie | Nominal 4 ... 20 mA; max. 3.5 ... 25 mA |
| Configuration | 2 fils |
| Connexion de sortie | Connecteur axial, Souriau 851 02 E 10 6P50 d) |
a) Les caractéristiques techniques concernent les axes dynamométriques
standards. Axes spéciaux disponibles sur demande.
b) À pleine échelle.
c) Variation du signal de mesure selon l’angle de positionnement.
d) Connecteur axial: Souriau 851 06 JC 10 6S50, connecteur à 90°: Souriau 851 08 EC 10 6S50.
e) Autres plus grandes longueurs de câbles disponiblent sur demande

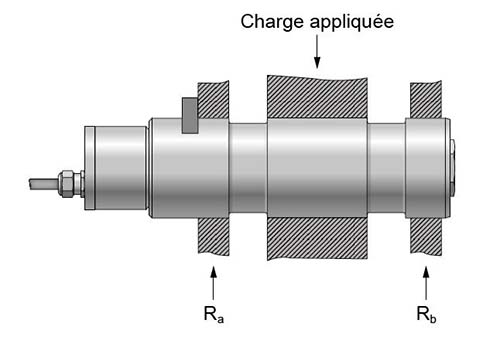

Principe opérationel
Une contrainte mécanique appliquée dans la direction de mesure sur l’axe dynamométrique est détectée par la jauge et son pont de mesure. Celui-ci génère un signal (tension) proportionnel à la contrainte. Ce signal est alors converti par un circuit électronique intégré en un signal de sortie standard de 4 … 20 mA. L’amplificateur réalisé en technique CSM (composants montés en surface) est protégé par des circuits appropriés contre d’éventuels champs électromagnétiques externes.
Les meilleurs résultats de mesure sont obtenus lorsque les forces Ra et Rb sont similaires.
Applications
Lorsque des forces agissant sur des constructions mécaniques doivent être mesurées, les constructions auxiliaires traditionnelles s’avèrent souvent coûteuses et leur montage problématique. Les axes dynamométriques de Magtrol proposent quant à eux une excellente solution au problème, car ils s’intègrent aisément dans un équipement en remplaçant un axe ou un arbre de transmission traditionnel. Les axes dynamométriques de la série LE peuvent être montés dans des installations nouvelles ou existantes, dans des équipements de pesage mobiles ou fixes, sur des grues, des installations de levage, des monte-charges et des convoyeurs. Ils se prêtent également à des applications sous des conditions extrêmes (tropicales, offshore, portuaires).
