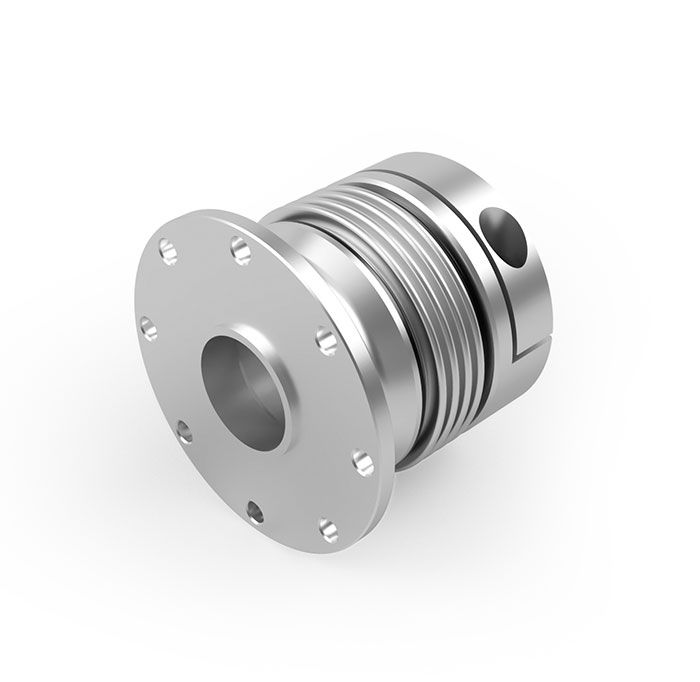

BKC-TF Series – Metallbalgkupplungen

Support & Downloads

DatenblattBroschüren

Produktbeschreibung

Die Metallbalgkupplungen der BKC-TF Serie sind die ideale Ergänzung zu den Magtrol-Drehmomentmessflanschen der TF Serie, wenn diese in einen Antriebsstrang eingebaut werden sollen.

Das Drehmomentübertragungselement besteht aus einem Metallbalg, einer Klemmnabe für das Wellenende und einem Flanschelement zur Verbindung mit den TF-Sensoren. Die Kupplungen sind sowohl drehsteif als auch elastisch, um axialen, winkligen und radialen Versatz beim Verbinden auszugleichen. Die hohe Torsionsfederrate der Kupplungen gewährleistet eine hohe Torsionssteifigkeit und Winkelgenauigkeit.

KONSTRUKTION

Die Bälge werden aus hochelastischem, hochgradigem Edelstahl und die Naben aus Aluminium oder Edelstahl gefertigt (siehe “Spezifikationen”).

Die Klemmung erfolgt über eine radiale Klemmschraube nach ISO 4762.

Merkmale

  • Metallbalgkupplung zur Verwendung mit den Drehmomentmessflansche TF Series von Magtrol
  • Bestens geeignet für hohe Drehmomente
  • Hohe Drehsteifigkeit
  • Leichtes und kompaktes Design
  • Radial-Klemmschraubennabe für glatte Welle
  • Einfache Installation
  • Geeignet für räumlich begrenzte Installationen
  • Auswuchten G 6.3 / ISO 1940 (G 2.5 Option)
  • Aufbau aus Aluminium und Edelstahl

Spezifikationen

MODELL BKC-TF 60 BKC-TF 150 BKC-TF 800 BKC-TF 1500
TECHNISCHE DATEN
Nenndrehmoment [N·m] 100 200 1 000 2 000
Max. Drehmoment [N·m] a) 200 400 2 000 4 000
Max. Drehzahl G 6.3 [rpm] or [min-1] 10 000 6 000 4 500 3 000
Max. Drehzahl G 2.5 [rpm] or [min-1] 17 000 13 000 10 000
VERSATZ
Axialer Versatz [mm] 1.5 2 2.5
Radialer Versatz [mm] 0.2 0.15
Winkelversatz [°] 1
DREHSTEIFIGKEIT & TRÄGHEITSMOMENT
Drehsteifigkeit [N·m/rad] 9.31 x 104 4.02 x 105 1.94 x 106 5.40 x 106
Trägheitsmoment[kg·m2] x 10-3 0.534 1.28 12.7 78.33
MECHANISCHE DATEN & UMGEBUND
Temperaturbereich [°] -30 ... +100
Durchmesserbereich Ø[mm]H7 b) 14...35 19...42 40...75 50...80
Nabenmaterial Aluminium Edelstahl
Passfeder c) Nein Ja
Ungefähres Gewicht [kg] 0.7 1.0 6.3 10.0

a) Spitzendrehmoment zulässig, nur mit Passfedernut DIN 6885 (optional)
b) Standardmodelle werden mit ganzzahligen Durchmesserwerten hergestellt; die Standardtoleranz ist H7. Alle Durchmesser und Toleranzen sind möglich innerhalb des definierten max. Bereiches. Bitte kontaktieren Sie unsere Verkaufsabteilung.
c) Bei höheren Drehmomenten wird eine Passfedernut (DIN 6885) dringend empfohlen oder sogar erforderlich.
