Description du produit

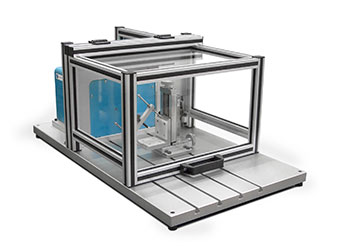

Les freins dynamométriques à courant de Foucault WB 23 et WB 27 se prêtent tout spécialement pour la caractérisation de moteurs à très haute vitesse, d’instruments dentaires et chirurgicaux. Le frein développe un couple de freinage proportionnel à la vitesse de rotation; ce couple maximal est atteint à la vitesse nominale.
Grâce aux faibles dimensions de leur rotor, les freins WB 23 et WB 27 possèdent une faible inertie. Le refroidissement du frein est assuré par un flux d’air circulant à l’intérieur du boîtier.
Un capteur de température (PT sensor) intégré au frein mesure à tout moment la température de celui-ci. En cas d’alarme, l’électronique de contrôle DSP 7010 arrêtera le courant d’excitation du frein afin de le protéger.
La mesure de couple est réalisée par le biais d’un capteur de force en réaction monté sur le stator. Le dynamomètre a une précision de mesure du couple de ± 0.2 % à pleine échelle. La vitesse est mesurée à l’aide d’un capteur optique et d’un encodeur 2-bits. Ce capteur permet de mesurer des vitesses de rotation comprise entre 10 000 min-1 et 100 000 min-1 avec une précision de ± 0.06 % à pleine échelle (avec un contrôleur DSP 7010).
Caractéristiques
- Couple nominal: 80 mN·m et 150 mN·m
- Vitesse de rotation: jusqu’à 100 000 min-1
- Puissance: 250 W en continu; jusqu’à 500 W (WB 23) ou 1 kW (WB 27) en intermittence
- Faible moment d’inertie
- Très faible couple résiduel
- Couple de freinage stable, sans à-coups
- Système de mesure avec des paliers à air
- Acquisition de données via le contôleur DSP 7010 et le logiciel M-TEST
- Electronique intégrée pour mesure de couple & vitesse
Principes opérationnels
Les freins à courant de Foucault WB 23 & WB 27 développent leurs pleines puissances de freinage à de haute vitesse de rotation. Ces freins ont été spécialement conçus pour tester des moteurs fonctionnants à des vitesses maximales de 100 000 min-1 avec un couple de freinage dépendant de la vitesse de rotation. L’utilisation de l’encodeur 2-bits pour la mesure de la vitesse ne permet pas au frein une régulation précise, en boucle fermée, en dessous de 10 000 min-1.
Les freins dynamomètriques intègrent des paliers à air, pour minimiser les frotements et assurer une mesure précise du couple. Il est donc nécessaire de connecter le kit de filtrage et de séchage de l’air à l’entré du frein (inclu).
Options de systéme
Options pour les systèmes d’essais moteurs
Pour vous aider à sélectionner les composants de votre système d’essai moteur, le tableau ci-dessous montre quelles (actuellement disponible)types d’ électroniques et de logiciels sont supportés par les différents freins dynamométriques Magtrol.
| MODELE |
DESCRIPTION |
HYSTERESIS
(série ED incluse) |
Dynamomètres à courant de Foucault |
Dynamomètres de frein à poudre |
Dynamomètres à masse à cadran |
| Contrôleurs pour freins dynamométriques |

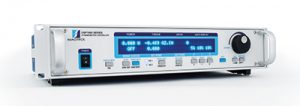

| DSP7010 |
Contrôleur de freins dynamométriques |
• |
• |
• |
|
| DSP7000 |
Contrôleur de freins dynamométriques |
• |
• |
• |
|
| AUTRES ÉLECTRONIQUES |
| TSC Série |
Couple/vitesse Conditionneur * |
|
|
|
|
| 5500 |
Commutateurs manuel de signaux |
• |
|
|
|
| 5501 |
Commutateurs manuel de signaux |
|
• |
• |
|
| 5502 |
Commutateurs manuel de signaux |
• |
|
|
|
| 5502 |
Commutateurs manuel de signaux |
|
• |
• |
|
| LOGICIEL |
| M-TEST 7 |
Motor Testing Software |
• |
• |
• |
|
| ALIMENTATIONS |
| DES Série |
Alimentation |
|
• |
• |
|
| 5241 |
Amplificateur de puissance |
nécessaire seulement
pourr
HD-825 |
|
|
|
| 5242 |
Amplificateur de puissance |
nécessaire seulement
pourr
HD-825 |
|
|
|
| 5200 |
Alimentation |
|
|
|
• |
| 5210 |
Alimentation à régulation de commande |
|
|
|
• |
| 5250 |
Alimentation à régulation de commande |
|
|
|
• |
| ACCESSOIRES |
| TAB |
Table pour frein dynamométrique |
• |
• |
• |
• |
| AMF |
Fixation moteur ajustable |
• |
|
|
|
| FMF |
Fixations fixes pour moteur |
• |
|
|
|
| PT |
Plaque de base T-slot |
• |
• |
• |
|
| FRS |
capteur de vitesse Free-Run |
• |
• |
• |
|
| SBB14 |
multiplexeur de signaux |
• |
• |
• |
|
| SBB15 |
multiplexeur de signaux |
• |
• |
• |
|
Sélection
Choix d’un frein dynamométrique
Les freins dynamométriques Magtrol couvrent un large éventail de couple, de vitesse et de puissance. Pour sélectionner la taille du modèle de frein dynamométrique approprié à vos besoins de test moteur, vous devrez déterminer le couple maximal, la vitesse et la puissance appliqué.
Couple maximum
Il est important de considérer tous les paramètres de couple qui sont à tester, non seulement le couple nominal, mais aussi couple en rotor bloqué et le couple de décrochage. Le choix du frein dynamométrique doit d’abord être fondé sur l’exigence du couple maximum, sous réserve de la détermination des exigences de puissance maximale.
Vitesse maximale
Cette valeur doit être considérée comme indépendante du couple et de la puissance, c’est la vitesse maximale à laquelle le frein dynamométrique peut être utilisé en toute sécurité à vide ou dans des conditions de faible charge. Cette valeur ne doit pas être considérée comme la vitesse maximale à laquelle le couple de freinage total peut être appliqué.
Valeurs de puissances maximales
Ces valeurs représentent la capacité maximale du système de freinage du frein dynamométrique à absorber et dissiper la chaleur générée lors de l’application d’une charge de freinage sur le moteur testé. La puissance absorbée et la chaleur générée par le frein dynamométrique est fonction du couple (T) appliquée au moteur sous test, et de la vitesse résultante (n) de ce même moteur. Ceci est exprimé dans les formules de puissance (P) définies dans le tableau ci-dessous:
