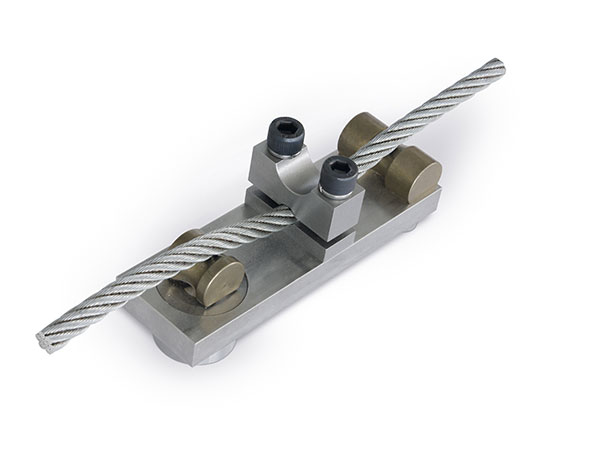

Description du produit
Le capteur de force sur câble SK-02 est un capteur offrant une solution économique spécialement conçue pour mesurer la force de traction sur un câble de levage. Il se monte facilement, directement et sans démontage sur le câble, au point fixe de levage. La famille de capteurs SK-02 s’adapte à une large gamme de câbles de diamètre 8 à 36 mm correspondant à des charges de 8 kN (~800 kg) à 150 kN (~15 tons). Utilisés avec un conditionneur de charge (LMU série) couplé en option à un afficheur digital (AN série, GAD série), les capteurs sur câble SK-02 de Magtrol constituent un système de mesure idéal, pour visualiser et surveiller en continu des charges, ainsi que détecter des surcharges.
Caractéristiques
- Exécution standard pour des diamètres de câbles de 8 mm à 36 mm
- Capteur de force étanche avec jauges de contrainte 350 Ω
- Spécialement conçu pour installation ultérieure sur une grue
- Supports en laiton garantissant un guidage du câble sans contrainte mécanique
- Classe de protection IP 66
- Exécution en acier inoxydable
- Installation simple et rapide
- Simple à monter directement sur le câble sans devoir le sectionner
- Solution fiable et économique
Spécifications
| CARACTERISTIQUES MÉCANIQUES a) |
| MODÈLE | SK-02 T | SK-02 P | SK-02 C | SK-02 G |
| Diamètre du cable | Charge
nominale min. | Charge nom.
max. | Charge
nominale min. | Charge nom.
max. | Charge
nominale min. | Charge nom.
max. | Charge
nominale min. | Charge nom.
max. |
| 8 mm - 11 mm | 8 k·N | 15 k·N | 14 k·N | 26 k·N | - | - | - | - |
| 12 mm - 16 mm | 15 k·N | 30 k·N | 26 k·N | 50 k·N | - | - | - | - |
| 17 mm - 22 mm | 30 k·N | 50 k·N | 50 k·N | 95 k·N | - | - | - | - |
| 23 mm - 28 mm | - | - | - | - | 50 k·N | 80 k·N | - | - |
| 29 mm - 36 mm | - | - | - | - | - | - | 80 k·N | 150 k·N |
| ENVIRONNEMENT |
| Température d'utilisation | -40° C à 80° C |
| Température de stockage | -55° C à 100° C |
| Matériel | Acier inox & laiton |
| Classe de protection | IP 66 |
| CARACTERISTIQUES ÉLECTRIQUES |
| Signal nominal de sortie | 1 mV/V - 2 mV/V pour 1/5 de la charge de rupture (selon le diamètre du câble) |
| Impédance du pont de jauge | 350 Ω |
| Tension d'alimentation | 5 V - 10 V |
| Cable de connection | Cable blindé K-414; longueur 8m |
a) Charges valables pour câbles de grues standards, avec fil d’acier galvanisé 180 kg/mm2. Ces caractéristiques peuvent différer avec d’autres types de câbles.
Applications
Le capteur sur câble SK-02 est parfaitement recommandé pour la mesure de charge et de surcharge afin d’assurer la sécurité sur les installations industrielles de levage, les ponts roulants, les treuils et les monte-charges. Il est parfaitement adapté pour une mise aux normes de sécurités de systèmes de levage existants sans devoir les modifier. Nous recommandons de l’utiliser en combinaison avec les conditionneurs de charge (Magtrol LMU série) qui peuvent facilement être couplés avec un afficheur digital (série AN, série GAD).
