BK3 Series – Accouplements à soufflet métallique

Support & Downloads

Fiche TechniqueBrochure

Description du produit

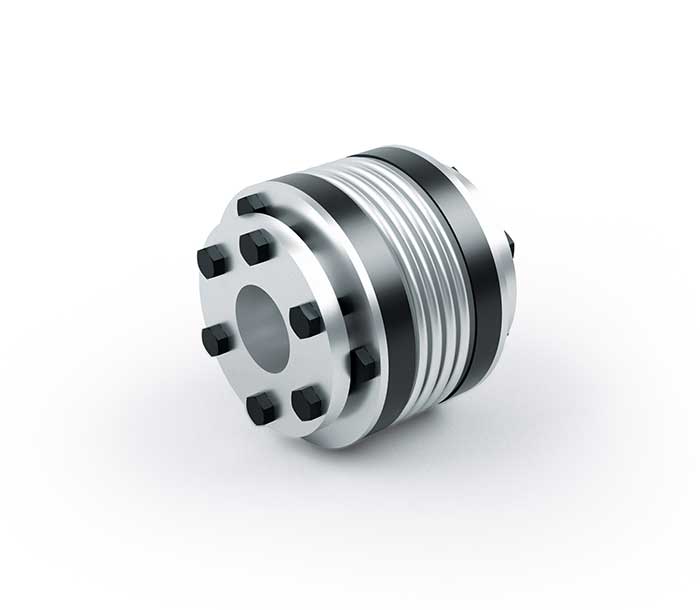

Les accouplements à soufflet métallique BK 3 Series sont le complément idéal des capteurs de couple en ligne TM / TMB / TMHS / TS de Magtrol, lorsque ceux-ci sont montés dans une ligne d’arbre.

L’élément de transmission du couple est constitué d’un soufflet métallique et de deux moyeux de serrage. Le soufflet est rigide en torsion, et cependant assez souple pour compenser les désalignements axiaux, radiaux et angulaires des arbres accouplés. L’importante rigidité en torsion du soufflet métallique garantit aussi bien une excellente transmission dynamique du couple qu’une grande précision angulaire.

Construction & Matériaux

Les soufflets sont fabriqués en acier inoxydable de haute qualité et très flexible. Le matériau du moyeu de serrage est en acier.

Les moyeux de serrage sont constitués chacun de 2 parties coniques dont l’une, en contact avec l’arbre, est fendue. Le serrage s’effectue au moyen de 6 vis ISO 4017 par côté.

Caractéristiques

  • Accouplement à soufflet métallique pour une utilisation avec les couplemètres TM, TMB, TMHS et capteur de couple TS de Magtrol
  • Idéals pour la transmission de couples importants
  • Grande rigidité en torsion
  • Plage de diamètre: 12 … 100mm
  • Moyeux de serrage coniques pour arbre lisse
  • Facile à monter

Spécifications

MODÈLE BK3 60-66 BK3 150-75 BK3 200-78 BK3 500-97 BK3 800-114 BK3 1500-141 BK3 4000-195
Capteurs de couple TM/TMB/TMHS 309
TS 109		 TM/TMB/TMHS 310
TS 110		 TM/TMB/TMHS 311
TS 111		 TM/TMB/TMHS 312
TS 112		 TM/TMB/TMHS 313
TS 113		 TM/TMB/TMHS 314 TM/TMB/TMHS 315
CARACTÉRISTIQUES TECHNIQUES
Couple nominal 60 N·m 150 N·m 200 N·m 500 N·m 800 N·m 1 500 N·m 4 000 N·m
Couple maximal a) 90 N·m 225 N·m 300 N·m 750 N·m 1 200 N·m 2 250 N·m 6 000 N·m
Vitesse de rotation max. b) 10 000 min-1
DÉSALIGNEMENT
Désalignement axial 1.5 mm 2 mm 2 mm 2.5 mm 3.5 mm 3.5 mm 3.5 mm
Désalignement radial 0.20 mm 0.20 mm 0.25 mm 0.30 mm 0.35 mm 0.35 mm 0.40 mm
Désalignement angulaire 1 degree 1 degree 1 degree 1 degree 1.5 degree 1.5 degree 1.5 degree
RIGIDITÉ & MOMENT D’INERTIE
Rigidité en torsion 76 × 103 N·m/rad 175 × 103 N·m/rad 191 × 103 N·m/rad 510 × 103 N·m/rad 780 × 103 N·m/rad 1304 × 103 N·m/rad 3400 × 103 N·m/rad
Rigidité axiale du soufflet 72 N/mm 82 N/mm 90 N/mm 70 N/mm 100 N/mm 320 N/mm 565 N/mm
Rigidité latérale du soufflet 1 200 N/mm 1 500 N/mm 2 040 N/mm 2 500 N/mm 2 000 N/mm 3 600 N/mm 6 070 N/mm
Moment d'inertie 0.39 × 10-3 kg·m² 1.2 × 10-3 kg·m² 1.7 × 10-3 kg·m² 9.1 × 10-3 kg·m² 13.2 × 10-3 kg·m² 34.9 × 10-3 kg·m² 85.5 × 10-3 kg·m²
CARACTÉRISTIQUES MÉCANIQUES & ENVIRONEMENT
Plage de température -30 ... +100 °C
Plage des diamètres c) 12 ... 29 ø[mm]H7 15 ... 38 ø[mm]H7 15 ... 44 ø[mm]H7 24 ... 60 ø[mm]H7 30 ... 60 ø[mm]H7 35 ... 70 ø[mm]H7 50 ... 100 ø[mm]H7
Qualité de l’équilibrage 2.5 Q
Matériel du moyeux Soufflet en acier inoxydable de haute qualité et très flexible, moyeu en acier.
Poids approximatif 0.8 kg 1.2 kg 1.8 kg 4.2 kg 5.6 kg 8.2 kg 23 kg

a) Brèves surcharges acceptables jusqu’à 1.5 fois le couple nominal
b) Vitesse supérieure disponible sur demande
c) Les modèles standards sont fabriqués avec des valeurs de diamètre en nombre entiers ; la tolérance standard est H7. Tous les diamètres et toutes tolérances sont possibles dans la plage de diamètres maximale. Veuillez contacter notre service commercial
