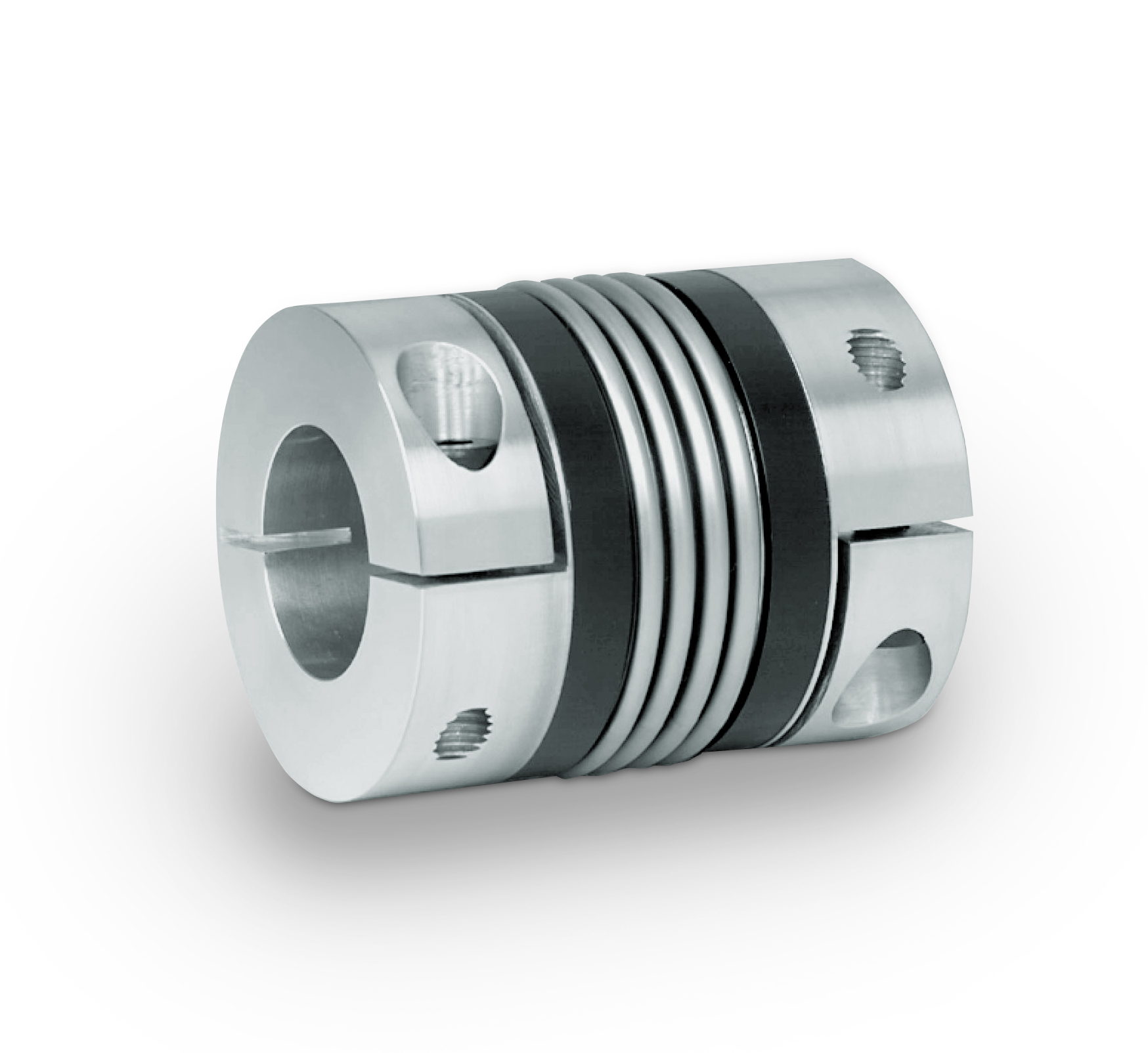

BK2 Series – Accouplements à soufflet métallique

Support & Downloads

Fiche TechniqueBrochure

Description du produit

Les accouplements à soufflet métallique BK 2 Series sont le complément idéal des capteurs de couple en ligne TM / TMB / TMHS / TS de Magtrol, lorsque ceux-ci sont montés dans une ligne d’arbre.

L’élément de transmission du couple est constitué d’un soufflet métallique et de deux moyeux de serrage. Le soufflet est rigide en torsion, et cependant assez souple pour compenser les désalignements axiaux, radiaux et angulaires des arbres accouplés. L’importante rigidité en torsion du soufflet métallique garantit aussi bien une excellente transmission dynamique du couple qu’une grande précision angulaire.

Construction & Matériaux

Les soufflets sont fabriqués en acier inoxydable de haute qualité et très flexible. Le matériau du moyeu est en aluminium ou en acier (voir la section “Spécifications”).

Le serrage est effectué par une seule vis de serrage radiale ISO 4762 par moyeu. Pour les modèles 1500 et 4000, le serrage est effectué par deux vis opposées à 180 degrés.

Caractéristiques

  • Accouplement à soufflet métallique pour une utilisation avec les couplemètres TM, TMB, TMHS et capteur de couple TS de Magtrol
  • Idéals pour la transmission de couples importants
  • Grande rigidité en torsion
  • Plage de diamètre: 10 … 90mm
  • Moyeux à vis radiale pour les arbres lisses
  • Facile à monter

Spécifications

MODÈLE BK2 30-69 BK2 60-83 BK2 80-94 BK2 150-95 BK2 300-111 BK2 1500-166 BK2 4000-225
Capteurs de couple TM/TMB/TMHS 309
TS 109		 TM/TMB/TMHS 309
TS 109		 TM/TMB/TMHS 310
TS 110		 TM/TMB/TMHS 311
TS 111		 TM/TMB/TMHS 312
TS 112		 TM/TMB/TMHS 314
TS 114		 TM/TMB/TMHS 315
TS 115
CARACTÉRISTIQUES TECHNIQUES
Couple nominal 30 N·m 60 N·m 80 N·m 150 N·m 300 N·m 1500 N·m 4000 N·m
Couple maximal a) 45 N·m 90 N·m 120 N·m 225 N·m 450 N·m 2250 N·m 6000 N·m
Vitesse de rotation max. b) 10 000 min-1
DÉSALIGNEMENT
Désalignement axial 1 mm 1.5 mm 2 mm 2 mm 2.5 mm 3.5 mm 3.5 mm
Désalignement radial 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.25 mm 0.35 mm 0.40 mm
Désalignement angulaire 1 degree 1 degree 1 degree 1 degree 1 degree 1.5 degree 1.5 degree
RIGIDITÉ & MOMENT D’INERTIE
Rigidité en torsion 39 × 103 N·m/rad 76 × 103 N·m/rad 129 × 103 N·m/rad 175 × 103 N·m/rad 450 × 103 N·m/rad 1 304 × 103 N·m/rad 3 400 × 103 N·m/rad
Rigidité axiale du soufflet 50 N/mm 72 N/mm 48 N/mm 82 N/mm 105 N/mm 320 N/mm 565 N/mm
Rigidité latérale du soufflet 900 N/mm 1 200 N/mm 920 N/mm 1 550 N/mm 3 750 N/mm 3 600 N/mm 6 070 N/mm
Moment d'inertie 0.12 × 10-3 kg·m² 0.32 × 10-3 kg·m² 0.8 × 10-3 kg·m² 1.9 × 10-3 kg·m² 7.6 × 10-3 kg·m² 43 × 10-3 kg·m² 165 × 10-3 kg·m²
CARACTÉRISTIQUES MÉCANIQUES & ENVIRONEMENT
Plage de température -30 ... +100 °C
Plage des diamètres c) 10 ... 30 ø[mm]H7 12 ... 35 ø[mm]H7 14 ... 42 ø[mm]H7 19 ... 42 ø[mm]H7 24 ... 60 ø[mm]H7 50 ... 80 ø[mm]H7 50 ... 90 ø[mm]H7
Matériel du moyeux aluminium acier
Poids approximatif 0.26 kg 0.48 kg 0.8 kg 1.85 kg 4 kg 11.5 kg 28.8 kg

a) Brèves surcharges acceptables jusqu’à 1.5 fois le couple nominal.
b) Vitesse supérieure disponible sur demande.
c) Les modèles standards sont fabriqués avec des valeurs de diamètre en nombre entiers ; la tolérance standard est H7. Tous les diamètres et toutes tolérances sont possibles dans la plage de diamètres maximale. Veuillez contacter notre service commercial..
