ZP-S Series - Kraftaufnehmer

Support & Downloads

Produktbeschreibung

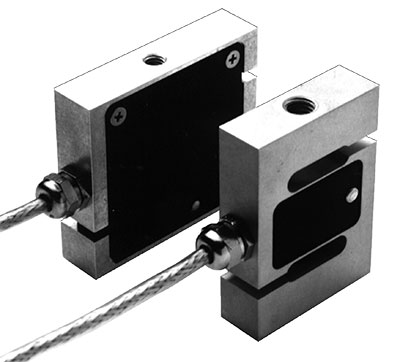

Die Kraftaufnehmer der Baureihe ZP-S sind für die Messung statischer und dynamischer Zug- und Druckkräfte vorgesehen. Sie zeichnen sich bei hoher Meßgenauigkeit durch geringe Abmessungen aus. Der Einsatz erfolgt vorwiegend in Werkstoffprüfmaschinen. Die Krafteinleitung erfolgt zentral über je eine Gewindebohrung. Die Wandlung der elastischen Verformung des S-förmigen Biegekörpers in ein auswertbares elektrisches Signal er-folgt mittels einer Dehnungsmeßstreifenvollbrücke. Kompensations- und Abgleichelemente dienen zur Einstellung der geforderten technischen Daten. Die Aufnehmer bis zur Baugröße 200N sind aus einer hochfesten Aluminiumlegierung gefertigt, darüber aus einem rostfreien Spezialstahl. Bei den Baugrößen 10 N, 20 N und 50 N sorgt eine integrierte Überlastsicherung für gefahrlosen Betrieb. Standardmäßig werden die Kraftaufnehmer mit einem 3 m langen Anschlußkabel geliefert, das an der anderen Seite mit freien Enden versehen ist. Die Aufnehmer von 10N bis 2kN sind auch mit Normsignalausgang (geänderte mechanische Abmessungen siehe Maßbild, Typbezeichnung ZP-E) lieferbar. Als Ausgangssignal stehen wahlweise (0 bis 10) V oder (4 bis 20)mA zur Verfügung.

Merkmale

  • 10 N bis 50 kN
  • Hohe Genauigkeit
  • Geringe Einbaumaße
  • Für Zug- und Druckkräfte
  • Schutzart IP 42
  • Bis 50 N mit integriertem Überlastschutz

Spezifikationen

Genauigkeitsklasse 0.20.10.05
Nennkraft (=FN)N10/2010/20/50/100/20050/100/200
kN0.5/1/2/5/10/20/500.5/1/2/5/10/20/50
Zulässige Grenzkraft%FN150
Bruchkraft (mit Überlastschutz)%FN>500
Bruchkraft (ohne Überlastschutz)%FN>300
Grenzquerkraft%FN10
Referenztemperatur°C+23
Nenntemperaturbereich°C-20 bis +60
Lagertemperaturbereich°C-30 bis +70
Schutzart (EN 60529)IP 42
Nennkennwert (=S)mV/V2.000 ±0.002; für 10/20/50N: 2.000 ±0.005
Nullsignaltoleranz%S≤1; für 10/20/50N: ≤10
Max. SpeisespannungV10
EingangswiderstandΩ380 ±30
AusgangswiderstandΩ352 ±3
IsolationswiderstandΩ>5 × 109
Linearitätsfehler a)%S≤0.2≤0.1≤0.05 b)
Umkehrspanne a)%S≤0.2≤0.1≤0.05
TK des Nullsignals pro 10 K%S≤0.2≤0.1≤0.05
TK des Kennwertes pro 10 K%S≤0.2≤0.1≤0.05
Kriechfehler (30 min)%S≤0.2≤0.1≤0.05

a) nache to VDE / VDI 2638
b) bei 0.004 FN beträgt der Linearitätsfehler <1%
