ZC Series - Lastaufnehmer

Support & Downloads

Produktbeschreibung

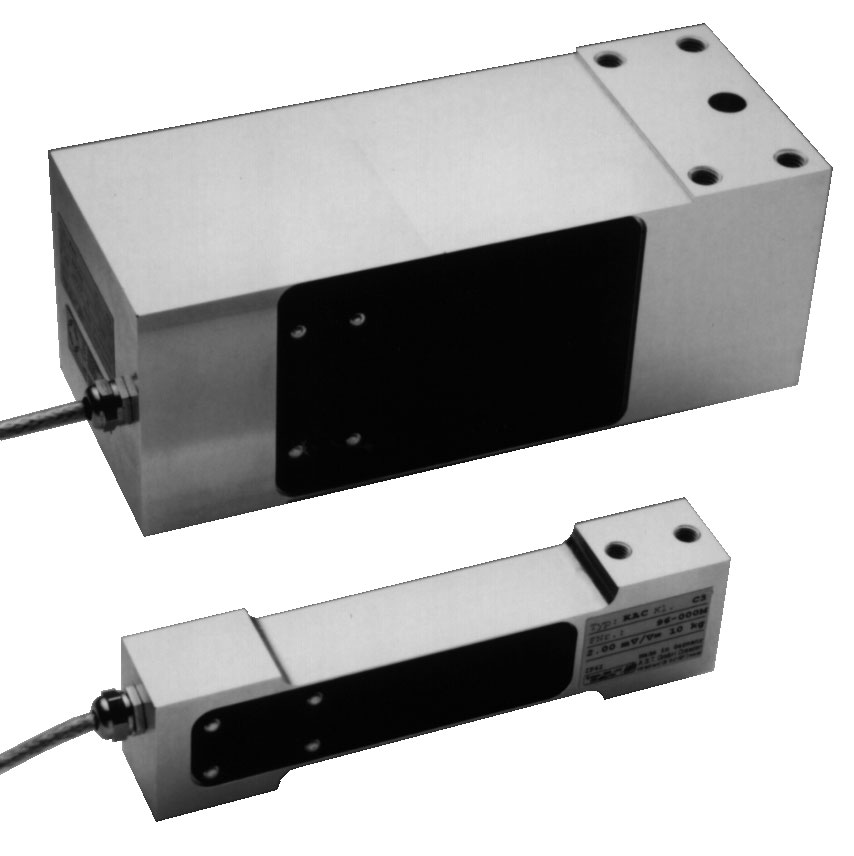

cDie Wägezellen der Baureihe ZC sind entwickelt worden für die Anwendung in Plattformwaagen bis zur Plattformgröße 600×600 mm² in den Klassen C1 bis C3 nach OIML-RI 60. Sie sind vollständig aus einer hochfesten und hysteresearmen Aluminiumlegierung gefertigt, die herausragende Meßeigenschaften aufweist. Das Sensorelement selbst ist als bewährte Parallelbiegerkonstruktion ausgeführt. Metallfolien Dehnungsmeßstreifen wandeln die elastische Verformung des Sensors in ein genau proportionales elektrisches Signal um, das einer Wägeelektronik zugeführt werden kann. Zum Schutz gegen klimatische Einflüsse sind die Dehnungsmeßstreifen mit einer widerstandsfähigen Abdeckung versehen. Standardmäßig werden die Wägezellen mit einem 1,5 m langen Anschlußkabel versehen (andere Längen, auch Sechsleiteranschluß, auf Wunsch). Außer den in den technischen Daten angegebenen Standardnennlasten können auch Zwischengrößen geliefert werden. Selbstverständlich werden diese Wägezellen, in N kalibriert, auch als hochpräzise Kraftaufnehmer bis zur Genauigkeitsklasse 0,05% angeboten. Durch das single-point- Konstruktionsprinzip sind diese Aufnehmer weitgehend unabhängig von exzentrischer Krafteinleitung. Die Aufnehmer sind auch mit Normsignalausgang (Typenbezeichnung ZC-E) lieferbar. Als Ausgangssignal stehen wahlweise (0 bis 10) V oder (4 bis 20) mA zur Verfügung.

Merkmale

  • 5 kg bis 1000 kg (50 N bis 10 kN)
  • Singlepoint Wägezellen
  • Hohe Genauigkeit (Klassifikation gemäß OIMLRI 60)
  • Einfachste Montage
  • Aus hochfester Aluminiumlegierung
  • Schutzart IP 42

Spezifikationen

Genauigkeitsklasse 0.10.05C1C2C3
Nennkraft (=F,N)kN0.05/0.1/0.2/0.5 1/2/5/10
Nennlast (=FN)kg5/10/20/50 1000 100/200/500
Zulässige Grenzkraft/last%FN150
Bruchkraft/last%FN>300
Grenzquerkraft/last%FN100
Mindestanwendungsbereich%FN25
Referenztemperatur°C+23
Nenntemperaturbereich°C-20 bis +60-10 bis +40
Gebrauchstemperaturbereich°C-30 bis +70
Lagertemperaturbereich°C-40 bis +70
Schutzart (EN 60529)IP 42
Nennkennwert (=S)mV/V2.000 ±0.0022.0 ±0.2
Nullsignaltoleranz%S≤1
Max. SpeisespannungV12
EingangswiderstandΩ410 ±30
AusgangswiderstandΩ352 ±1.5
IsolationswiderstandΩ>5 × 109
Zusammengesetzter Fehler a)%S≤0.030≤0.023≤0.021
Veränderlichkeit b)%S≤0.030≤0.010≤0.010
Linearitätsfehler b)%S≤0.1≤0.05
TK des Nullsignals pro 10 K%S≤0.05≤0.025≤0.025≤0.012≤0.008
K des Kennwertes pro 10 K%S≤0.1≤0.05≤0.017≤0.010≤0.008
Nullpunktrückkehrfehler (30 min)%S≤0.1≤0.05≤0.050≤0.025≤0.017
Kriechfehler (30 min)%S≤0.1≤0.05≤0.049≤0.024≤0.024
Ecklastfehler nach OIML R76%S≤0.06≤0.03≤0.02
Plattformgrößemm400×400 Bauform 1
600×600 Bauform 2

a) nach VDE / VDI 2637
b) nach VDE / VDI 2638

Option : Die Aufnehmer können mit einem internen Verstärker mit Ausgangssignal 0(4) bis 20 mA oder 0 bis 10 V inkl. Genauigkeitsklasse 0.2 und 0.5.
