Kundenspezifische Motorenprüfstände

Support & Downloads

Broschüren

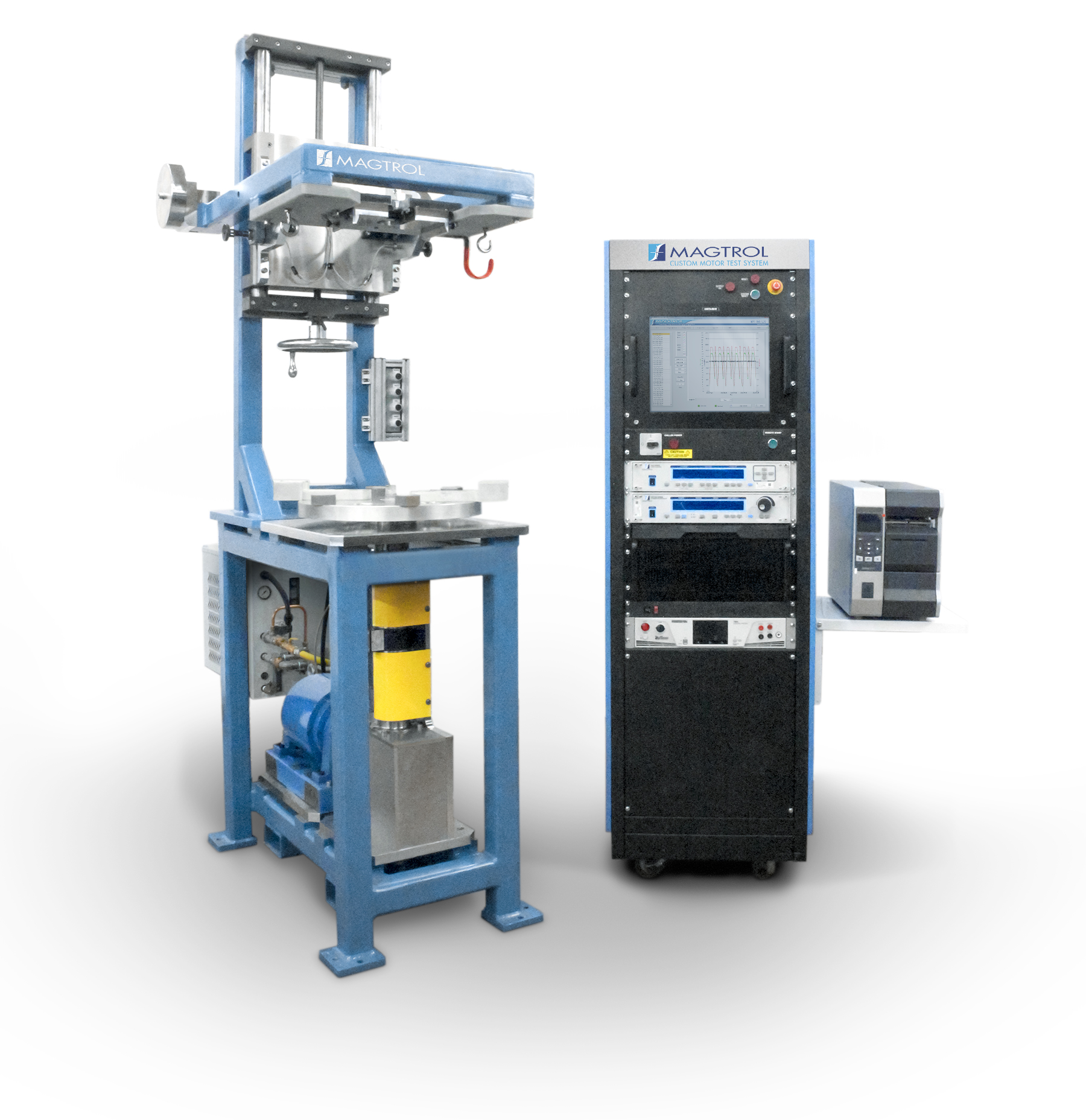

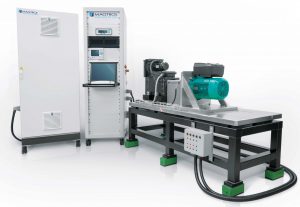

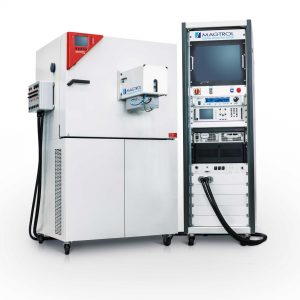

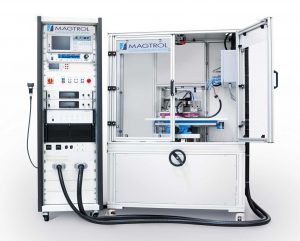

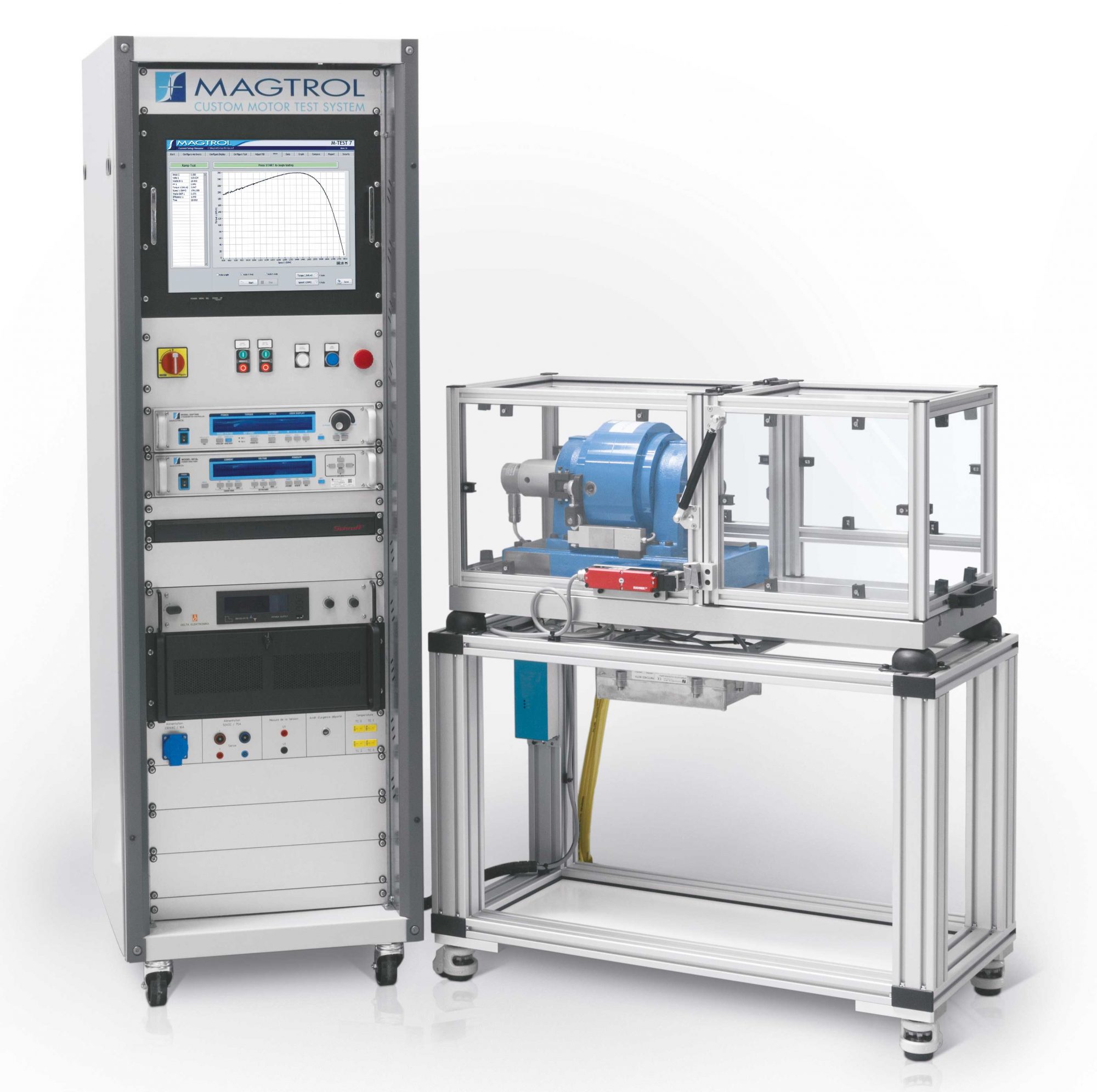

Produktbeschreibung

Magtrol kundespezifische Motorenprüfstände (CMTS) sind PC-basierte, schlüsselfertige Systeme, die benutzerdefiniert hergestellt werden, um Ihre speziellen Anforderungen zur Motorenprüfung zu erfüllen. Durch Integration von Magtrol Motorenprüfständen mit Speisegeräten, anpassungsfähigem Zubehör, kundenspezifischen Tischen und Schränken, Druckern etc., ist das Magtrol Engineering-Team in der Lage, PC-basierte, schlüsselfertige Systeme und modulare Prüfstände fast jeder Motorprüfanwendung anzupassen.

Ein Magtrol CMTS kann Folgendes enthalten:

  • Eine oder mehr Leistungsbremsen
  • Programmierbarer Leistungsbremsen-Controller
  • Power Analyzer
  • Motorenprüfsoftware
  • Motor-Stromversorgung
  • Computer und Drucker
  • GPIB-Karte und Anschlusskabel
  • Kundenspezifischer Prüfstand, Tisch oder Schrank
  • Halterung kleiner Motoren
  • Kupplungen
  • Mehrfach-Temperaturmessung
  • Kühlsystem
  • Vor-Ort-Service: Inbetriebnahme & Technische Ausbildung

Auswahl

Diese Seite ist noch nicht auf Deutsch übersetzt. Der Inhalt steht nur in Englisch zur Verfügung.

There are four key items that need to be addressed in selecting the proper motor test system:

  • What type of motors are to be tested?
  • What is the maximum Torque, Speed and Power of the motors?
  • What motor test parameters need to be measured?
  • What are the available utilities to power the system where it is installed?

Magtrol Dynamometers can be used to test virtually all types of electric, hydraulic and pneumatic motors, as well as internal combustion engines.

Using a Magtrol DSP7000 Dynamometer Controller or the basic Model 6200 manual controller, the user can view speed, torque, and mechanical power (in horsepower or watts) in real time.   When using our MTEST software with a DSP7000, complex test profiles can be created and the data collected and graphed.

Magtrol also offers systems based on AC Motors with Vector drives or Servo Motor based systems.  These systems can provide driving as well as brake functions.  Optional regenerative modules improve efficiency by returning excess electrical power to the power grid.

Magtrol offers Single and Three-Phase Power Analyzers. The Power Analyzer option allows measurement Volts, Amps, Watts and Power Factor.

Example of an OPEN LOOP System

Example of a CLOSED LOOP system





Datenblätter

ModelProduct DescriptionDatasheet

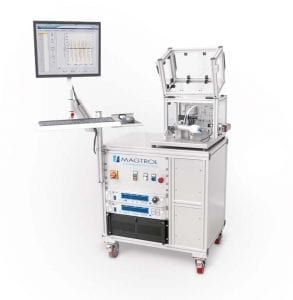

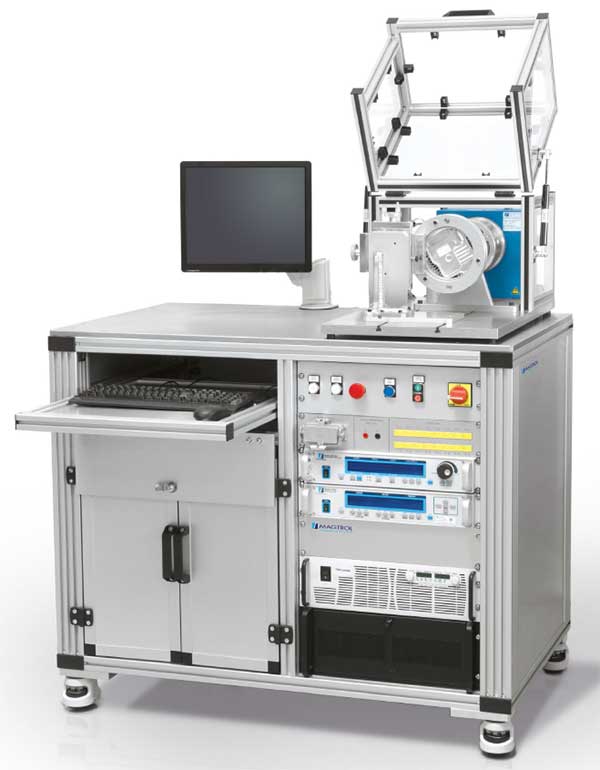

CMTSKundenspezifisches motorprüfsystem für dental-und chirurgische instrumente
CMTSKundenspezifischer Prüfstand für die Analyse der biomechanischen Leistungsfähigkeit von Radfahrern
CMTSTesting Large Industrial Ceiling Fan Motors
CMTSTesting Automotive Brushless Motor and Drive Solutions
CMTSTesting Aerospace Motors
CMTSTesting Aircraft Tachometers
CMTSTesting Appliance Motors
CMTSTesting Aircraft Motors
CMTSTesting Electric Pump Motors

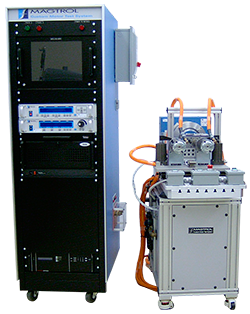

CMTSTesting Starter Motors (with front plug-in panel)
CMTSTesting Starter Motors (continuous testing)
CMTSTesting ABS Motors
CMTSTesting Hot Tub/Spa Pumps and Blowers
CMTSThrottle Control System
CMTSTesting Linear Reducers
CMTSTesting Drum Motors
CMTSTesting Gear Motors
CMTSMotorized Test System
CMTSAerospace Motor Test System
CMTSPower Tool Motor Test System
CMTSElectronic Personal Transportation Devices

CMTS Galerie
