Description du produit

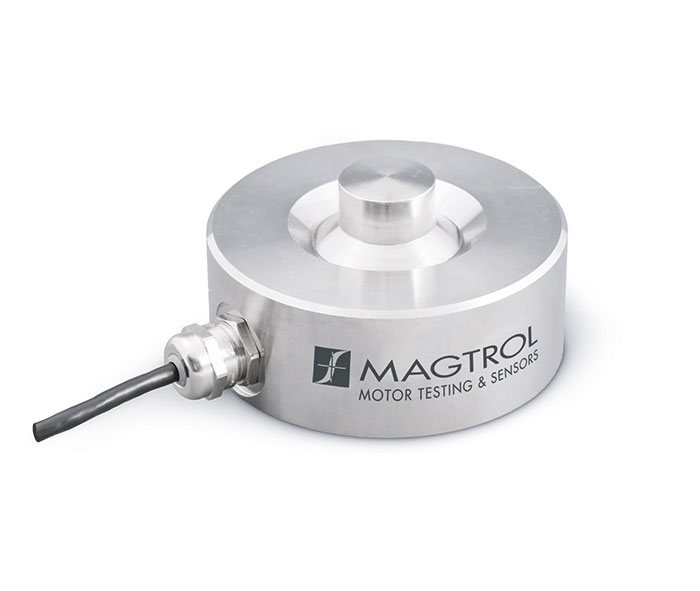

Les capteurs de force de la ZM Series de Magtrol sont conçus pour mesurer des forces de pression statiques et dynamiques. Ils se caractérisent notamment par leur faible encombrement.
Fabriqués en acier inoxydable ou en aluminium haute résistance, ces capteurs peuvent être utilisés dans une grande variété d’applications. En particulier, les versions en acier inoxydable avec un haut degré de protection peuvent être utilisées partout sans restriction, même dans des environnements difficiles.
Le capteur est constitué d’un diaphragme en feuille métallique équipé de jauges de contrainte. Cette assemblage est enfermé dans une chambre hermétiquement scellée inertée à l’azote.
Dans le cas d’un montage standard, les capteurs sont fixés à l’aide de vis sur une surface plane. La force est introduite verticalement (sans force transversale) par l’intermédiaire de la rotule universelle. Cela peut être fait directement ou par l’intermédiaire d’un adaptateur métallique (AM).
Tous les capteurs ZM Series de Magtrol sont livrés avec un câble de raccordement de 1.5 m de long à extrémités libres.
En option, les capteurs peuvent être fournis avec un amplificateur intégré (ZM-E). Dans cette configuration, un signal de sortie de 0 … 10 V DC ou 4 … 20 mA peuvent être sélectionnés.
ZM Series Specifications
CLASSE DE PRÉCISION a) | 0.5 | 0.2 | 0.1 |
---|
CARACTÉRISTIQUES MÉCANIQUES |
Force nominale (=FN) | 0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 kN | 20 / 50 / 100 kN |
Force max. admissible b) | 150% |
Surcharge de rupture b) | >300% |
Force transversale max. b) | 20% |
Erreur combinée (non-linéarité & hystérèsis) a,c) | ≤ 0.5 % | ≤ 0.2 % | 0.1 % |
Influence de la temp. sur zéro ou sensibilité c) | ≤ 0.5 % / 10 K | ≤ 0.2 % / 10 K | 0.1 % / 10 K |
Fluage relatif (30 min) c) | ≤ 0.5 % | ≤ 0.2 % | 0.1 % |
Matériel | Acier spécial |
CARACTÉRISTIQUES ÉLECTRIQUES |
Sensibilité nominale (S) | 1 mV/V ±0.5 % |
Déviation relative du zéro c) | ≤ 3 % |
Tension d'alimentation max. | 10 V DC |
Résistance d'entrée | 380 Ω ±30 |
Résistance de sortie | 352 Ω ±1.5 |
Résistance de l'isolation | > 5 x 109 Ω |
Câble de connexion | Câble, longueur 1.5 m d) |
ENVIRONNEMENT |
Température de référence | +23 °C |
Température nominale | -20 °C ... +60 °C |
Température de stockage | -30 °C ... +70 °C |
Classe de protection | IP 67 |
a) Selon norme VDI 2637
b) % de la force nominale (Fn)
c) % de la sensibilité nominale (S)
d) Autre longueur disponible sur demande
ZM-S Series Specifications
CLASSE DE PRÉCISION | 1 |
---|
CARACTÉRISTIQUES MÉCANIQUES |
Force nominale (=FN) | 0.1 / 0.2 / 0.5 / 1 kN | 5 / 10 / 20 kN | 50 kN |
Force max. admissible a) | 150 % |
Surcharge de rupture a) | > 300 % |
Force transversale max. a) | 20 % |
Max. transverse force/load | 20 |
Erreur combinée (non-linéarité & hystérèsis) b) | 1 % |
Influence de la temp. sur zéro ou sensibilité b) | ≤ 0.5 % / 10 K |
Fluage relatif (30 min) b) | ≤ 0.5 % |
Matériel | Aluminium à haute résistance | Acier inoxydable |
CARACTÉRISTIQUES ÉLECTRIQUES |
Sensibilité nominale (S) | 1 mV/V ±0.5 % |
Déviation relative du zéro b) | ≤ 3 % |
Tension d'alimentation max. | 10 V DC |
Résistance d'entrée | 380 Ω ±30 | 760 Ω ±50 |
Résistance de sortie | 352 Ω ±1.5 | 710 Ω ±10 |
Résistance de l'isolation | > 5 x 109 Ω |
Câble de connexion | Câble, longueur 1.5 m c) |
ENVIRONNEMENT |
Température de référence | +23 °C |
Température nominale | -20 °C ... +60 °C |
Température de stockage | -30 °C ... +70 °C |
Classe de protection | IP 65 |
a) % de la force nominale (Fn)
b) % de la sensibilité nominale (S)
c) Autres longueurs disponibles sur demande
