SK-01 Series – Capteur de force de serrage

Description du produit

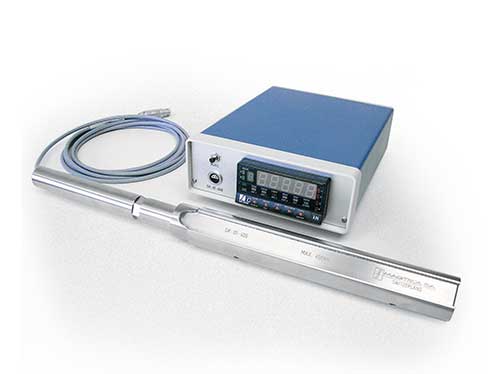

Le capteur de force de serrage SK-01 de MAGTROL est basé sur la technologie des jauges de contrainte. Il est idéal pour le contrôle des câbles, des pinces de frein et autres dispositifs similaires. Il mesure la force de serrage, indépendamment de la pince, sur l’axe longitudinal du capteur.

Caractéristiques

  • Charge nominal : 300 kN et 400 kN (autres charges nominales disponibles sur demande)
  • Classe de précision: 3 %
  • Construction en acier inoxydable
  • Compensation de la température
  • Amplificateur et afficheur en option (SKG-01)
  • Classe de protection: IP 66
  • Adaptation mécanique pour différents diamètres (diamètre de câble: 28 … 95 mm)

Spécifications

MODÈLESK-01-300SK-01-400
CARACTÉRISTIQUES DE MESURES
Charge nominale300 kN400 kN
Classe de précision3%
Surcharge admissible120%
Limite de surcharge150%
CARACTÉRISTIQUES ÉLECTRIQUES
Sensibilité nominale0.7 mV/V
Résistance nominale d'entrée3 500 Ω
Résistance nominale de sortie3 500 Ω
Tension d'alimentation (max.)20V
ENVIRONNEMENT
Température nominale0°C ... 40°C
Température de fonctionnement-10°C ... 60°C
Coefficient de température du signal zéro par 10 K<= ± 0.2 %
Classe de protectionIP66
CONNEXION ÉLECTRIQUE
Câble de connexiona)Câble blindé, longueur 3 m
Connecteur standardLEMO - FFA.2S.304.CLAL52

a) Connexion blindée avec un câble de 3 m de long. Le blindage n’est pas connecté au corps du capteur.

Applications

Le capteur SK-01 est disponible en deux tailles différentes. L’une pour les câbles de diamètre 28 … 47 mm avec des forces jusqu’à 300 kN et la seconde pour les diamètres 48 … 92 mm avec des forces jusqu’à 400 kN.

Connecté à l’amplificateur SKG-01, le capteur SK-01 est parfaitement adapté à la mesure de la force de serrage des pinces (ex. ascenseurs, téléskis,..) et autres applications similaires.
