PSD – Afficheur de charge portable

Download software v1.4.18

Support & Downloads

Product BrochureFiche TechniqueManuel

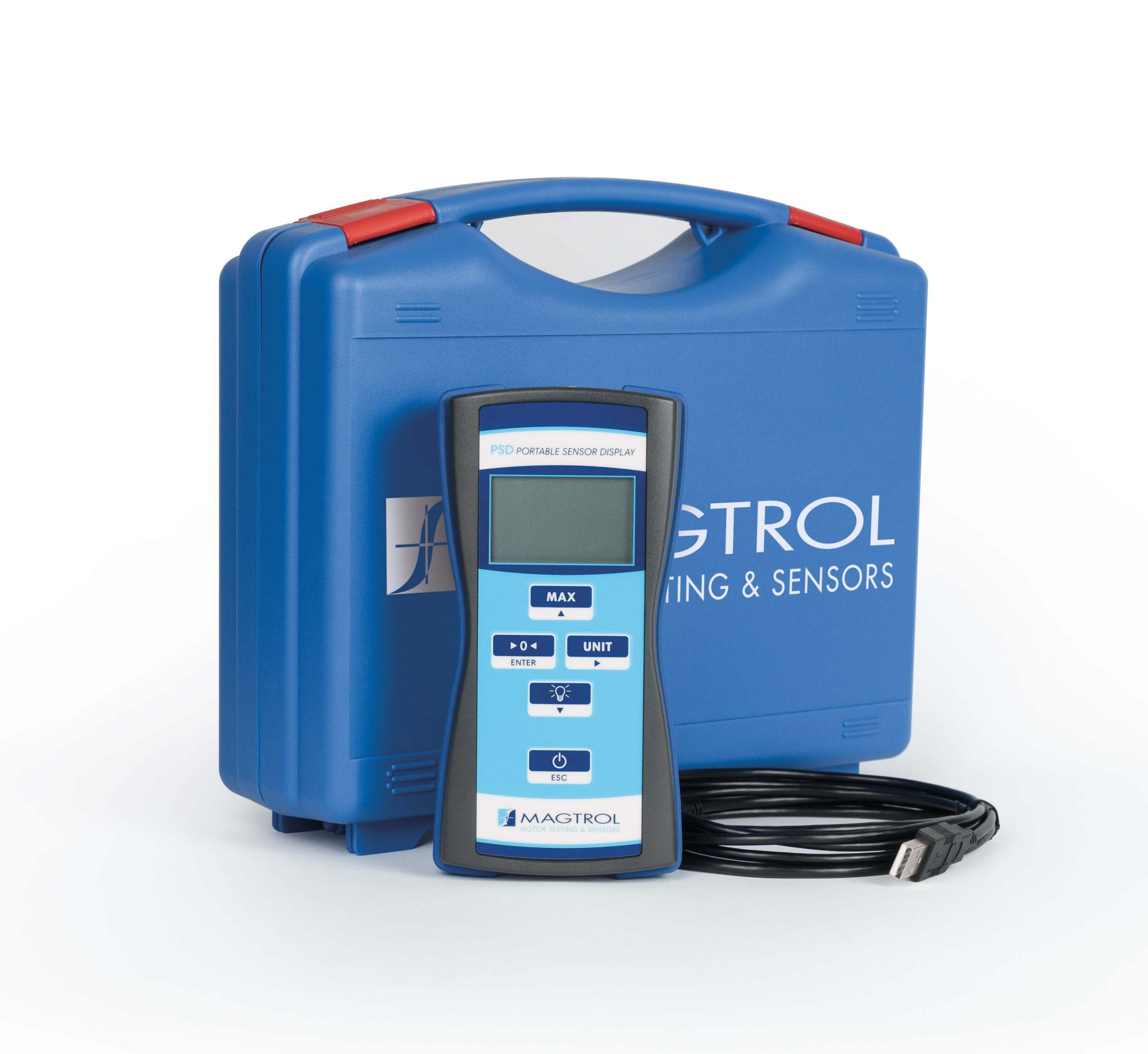

Description du produit

L’afficheur de charge portable PSD de Magtrol amplifie et traite les signaux de capteurs à jauge de contrainte de sensibilité ±0.3 … 5 mV/V. Sa haute précision de mesure, associée à une vitesse de mesure rapide, permettent une résolution interne de 22 bits à 2 mV/V. Il stocke les données de réglage, la désignation du capteur et l’unité physique. Des fonctions, telles que TARE, rappel de la valeur min.-max., … sont disponibles durant la mesure.

L’appareil est alimenté par 3 piles AA ou via son port USB Mini-B. Afin d’augmenter sa durée d’utilisation, l’afficheur PSD intègre un mode de veille automatique qui s’active lorsque l’appareil n’est pas utilisé.

Caractéristiques

  • Précision 0.01%
  • Instrument portable, robuste et polyvalent
  • Affichage des valeurs min.-max. (Peak & Valley)
  • 16 gammes de mesures programmables
  • Fréquence de mesure jusqu’à 1 600 valeurs par seconde
  • Connexion possible avec tout type de capteur à jauges de contrainte
  • Interface USB 2.0
  • Alimentation par piles ou port USB
  • Affichage des unités
  • Hauteur de caractères: 14 mm
  • Peut être programmé directement sur l’appareil ou par logiciel (fournit).

Spécifications

MESURE
Classe de précision de mesure0.01 %
Plage de sensibilité d'entrée± 0.3 ... 5 mV/V
Impédance d'entrée du pont de jauges> 150 Ω (2 ponts de jauge complets en parallèle / 350 Ω) jusqu'à 2 000 Ω
Tension d'excitation (pont de jauge)5.0 V DC
Erreur de linéarité a)0.0015 %
Bruit (fréquence) a)0.002 (6.25 Hz) ... 0.04 (1 600 Hz)
Influence de température (sur le zéro) a)0.002 % / 10K
AFFICHAGE
TypeAfficheur LCD à 5 chiffres, 128 x 64 pixel, rétro-éclairé
Plage d'affichage± 99 999
Mode d'affichage supplémentaireMesure de la valeur / min / max, surcharge, unités, niveau de la batterie
Taux de rafraîchissement3fois par seconde
Linéarisationjusqu'à 4 points
Résolution interne a)22 bits
Fréquence de mesure (valeur moyenne)6.25 ... 1 600 / s
Transmission des valeurs mesurées via USBmax. 1 400 valeurs / s (avec software)
Character height14 mm
CARACTÉRISTIQUES ÉLECTRIQUES
Tension d'alimentation3.0 - 4.8 V DC (3x piles AA) ou alimentation par port USB
Durée de fonctionnement sur piles~ 40 h
ENVIRONNEMENT
Température d'utilisation-10 °C ... +50 °C
Température de stockage-20 °C ... +70 °C
Classe de protection (EN 60529)IP 54 b)
CARACTÉRISTIQUES MÉCANIQUES & CONNECTIQUE
ConnectiqueConnecteur axial 6 poles
Interface USBConnecteur USB Mini-B
Poids (sans piles)240 g

a) À 2 mV/V
b) En cours d’utilisation, capteur connecté et port USB fermé

Applications

L’afficheur portable PSD peut être utilisé avec de nombreux capteurs tels que les capteurs de force, les cellules de charge, les capteurs de couple, les capteurs d’ancrage ou tout autre type de capteurs à jauges de contrainte.

Ce système de mesure et d’affichage portable est particulièrement adapté dans les cas où une installation fixe est difficile ou non pertinente, comme par exemple :

  • Entretien d’installation
  • Surveillance périodique
  • Laboratoire, recherche et développement,…
  • Installation ou surveillance dans le domaine du génie civil,…
