HRL

Description du produit

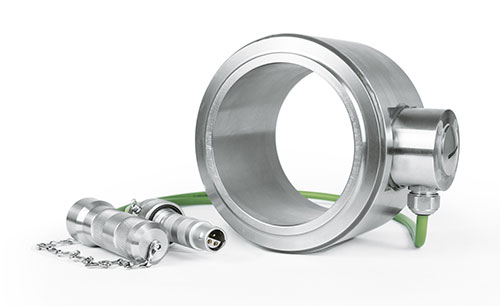

Les capteurs d’ancrage de la HRL Série se composent d’un acier inoxydable de haute qualité instrumenté de jauges de contrainte produisant un signal proportionnel à la force appliquée. Le signal est ensuite repris par différents amplificateurs disponibles pour obtenir une force en kN.

Ce capteur de force compact, spécialement conçu pour une utilisation intensive sur les chantiers de génie civil et de construction, est disponible dans un plage de mesure de 600 … 3 000 kN. Des modèles spéciaux sont réalisables sur demande.

Le câble blindé comprend un connecteur étanche avec capuchon. Des versions sans connecteur sont disponibles en option. Les longueurs de câbles sont adaptables en fonction des exigences d’installation. N’hésitez pas à nous contacter pour de plus amples informations.

Caractéristiques

  • Surveille les forces d’ancrage et mesures les forces de précontraintes sur les ouvrages de génie-civil
  • Plage de mesure: 600 … 3 000 kN
  • Surcharge admissible: 120 % de la charge nominale
  • Charge maximale: 300 % de la charge nominale
  • Adapté à un usage intensif sur les chantiers de construction
  • Facile à installer
  • Classe de Protection: IP 66
  • Modèles spéciaux disponibles sur demande
  • En option: protection contre les surtensions

Spécifications

MODÈLE HRL-4-1000 HRL-7-1500 HRL-12-2000 HRL-19-3000
CARACTERISTIQUES MÉCHANIQUES
Nombre de brins 4 7 12 19
Charge nominale (CN) 600 kN 1 000 kN 1 700 kN 2 700 kN
Surcharge admissible (% de CN) 120 %
Surcharge de rupture (% de CN) 250 %
Classe de précision 1 % (de CN) a)
CARACTERISTIQUES ELECTRIQUES
Sensibilité nominale 1.98 mV / V ± 1 % 2.2 mV / V ± 1 % 1.8 mV / V ± 1 % 1.91 mV / V ± 1 %
Impédance d'entrée 700 - 1100 Ω
Impédance de sortie 700 Ω
Tension d'alimentation nominale du pont de jauge 5 V à 10 V
Erreur de non-linéarité et d'hystérèsis combinée 1 %
ENVIRONNEMENT& CONNEXION ÉLECTRIQUE
Temperature de référence +23 °C
Temperature d'utilisation - 30 °C à + 70 °C
Influance de la température (zéro) ≤ ± 0.01 % / K
Influance de la température (sensibilité) ≤ ± 0.01 % / K
Classe de protection IP 66
Option: protection contre les surtensions up to 20 kA (8 / 20 μs)
Connectique Câble intégré avec connecteur LEMO
(toutes les longueurs de câble sont disponibles sur demande)

a) La précision est dépendante de l’environnement, du montage et de la qualité des appuis

Applications

Les capteurs Magtrol HRL Série peuvent être utilisées pour surveiller les forces d’ancrage dans les structures classiques et précontraintes sur sites (génie civil, tunnels …) ainsi que pour d’autre application de mesures statiques ou dynamiques, dans des environnements difficiles, tropicaux, offshore, marins et dans les environnements portuaires.
