Conceptions Et Modifications Spéciales De Freins À Hystérésis

Support & Downloads

Product Brochure

Description du produit

Depuis 1953, Magtrol a créée ou adaptée des milliers de freins spéciaux et des embrayages pour aider à résoudre les besoins d’application spécifique de ses clients.

Configurations spéciales:

  • Tensions de bobines non standards
  • Configurations spéciales d’arbres : rainures, méplats, trous, cavités
  • Arbres alongés
  • Freins refroidis par air pulsé
  • Freins à aimant permanent réglables
  • détecteurs de vitesse (pickup)
  • Configurations spéciales de montage
  • brins spéciaux de connexion : matériau, longueur, emplacement
  • Valeur de couple élevée
  • Unités à haute vitesse
  • Combinaisons Frein / embrayage
  • anti-poussières

Options de montage

Des charges radiales modérées peuvent être tolérées, suivant les caractéristiques de fonctionnement telles que la vitesse, le poids et le centre de gravité de la charge. Des précautions doivent être prises pour s’assurer que l’arbre est correctement aligné. Les accouplements doivent être de dimensions correctes et avec une certaine flexibilité pour protéger adéquatement les roulements d’un stress excessif et de charges par à-coups.

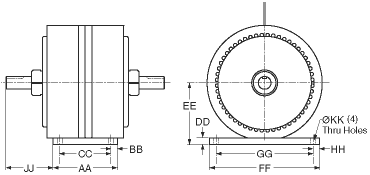

Support de montage

Le support de fixation est standard sur tous les freins double HB-840 et HB-3500/HB-3500M. L’embase de fixation est également disponible en option sur 450 et 1750 oz · en frein unique.

Dimensions du support Toutes autres dimensions par freins standards.

  type de frein
HB-451 HB-840 HB-1751 HB-1751M HB-3500 HB-3500M
AA 2.50 in 4.13 in 4.00 in 101.5 mm 5.00 in 127 mm
BB 0.25 in 0.25 in 0.50 in 12.7 mm 0.50 in 13.5 mm
CC 2.00 in 3.63 in 3.00 in 76.0 mm 4.00 in 100.0 mm
DD 0.50 in 0.50 in 0.50 in 12.6 mm 0.50 in 12.7 mm
EE 3.15 in 3.15 in 4.75 in 120.7 mm 4.75 in 120.7 mm
FF 5.25 in 5.25 in 9.00 in 215.9 mm 8.50 in 216.0 mm
GG 4.75 in 4.75 in 8.00 in 190.0 mm 7.50 in 190.0 mm
HH 0.25 in 0.25 in 0.50 in 13.0 mm 0.50 in 13.0 mm
JJ * 1.81 in * * 3.73 in 92.5 mm
KK 0.201 in 0.204 in 0.406 in 11.0 mm 0.406 in 11.0 mm
PDF drawing
Solid Model ** ** ** ** **

* Pour les schémas contactez Magtrol.

** Les dessins 3D sont disponibles au service client Magtrol.

Informations sur la commande: Un HB-450 avec support de montage se nomme HB-451et un HB-1750 avec support de montage se nomme HB-1751.

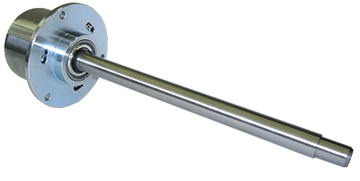

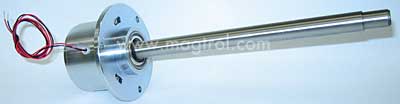

Arbre allongé

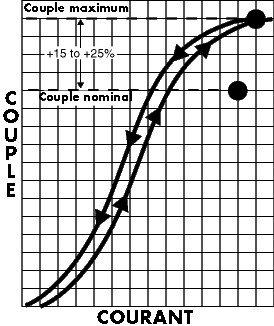

Capacité de couple élevée

C’est la politique de Magtrol de ne jamais surestimer les capacités de ses produits. En conséquence, nos freins sont évalués de manière conservatoire. Valeurs de couple supérieures (15-25% au-dessus du couple nominal) sont typiquement disponibles pour chaque frein, selon le type commandé. En outre, des modèles spéciaux capables de mesurer des couples encore plus élevés sont disponibles. Contactez Magtrol pour plus d’informations.
