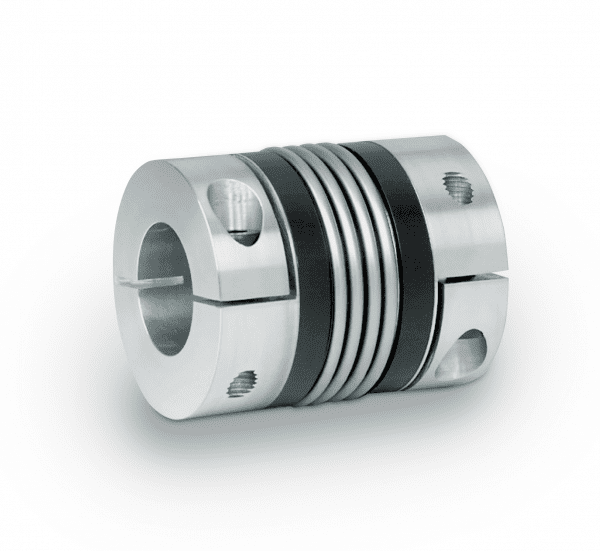

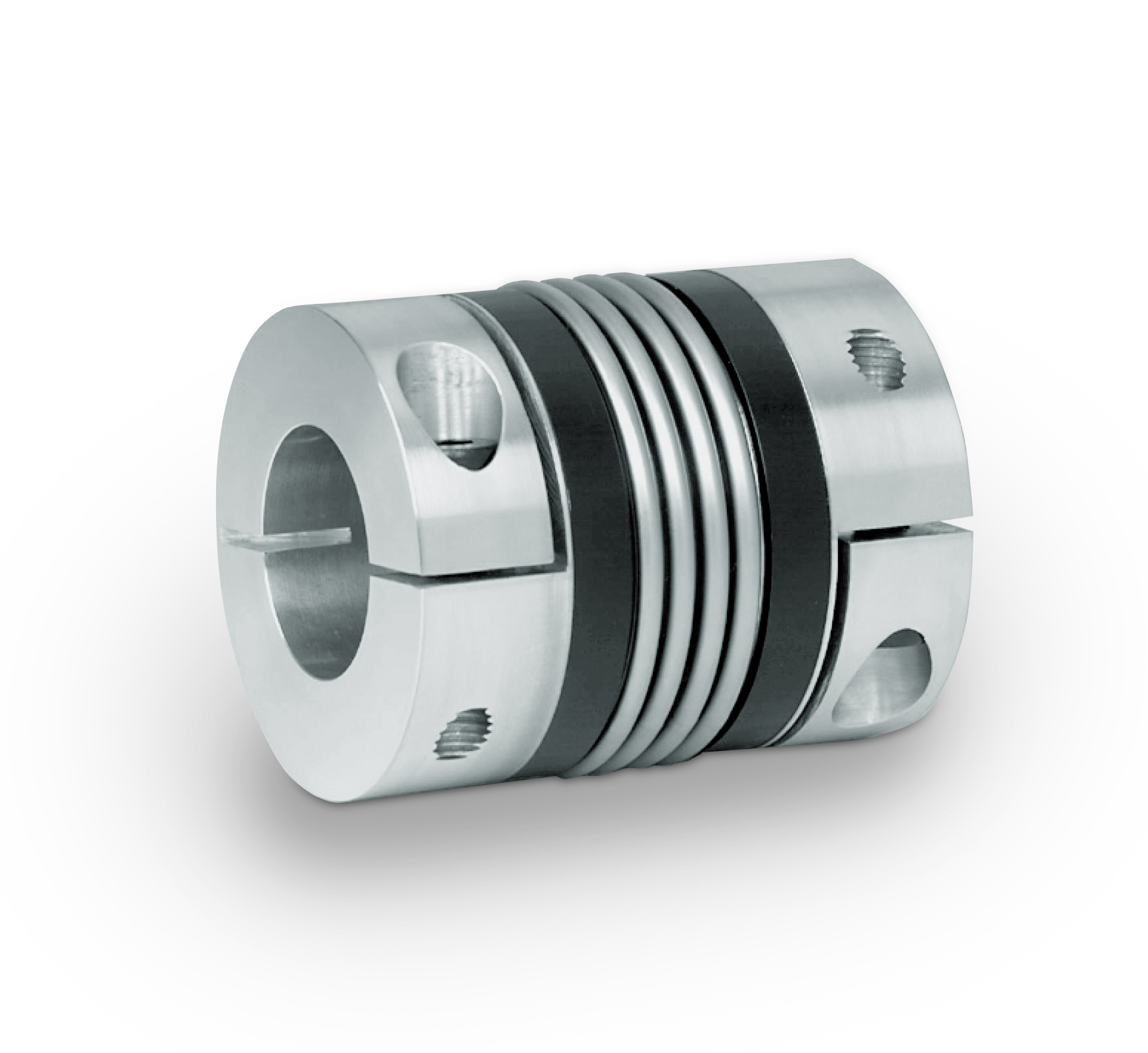

Produktbeschreibung
BKC-Metallbalgkupplungen sind die ideale Ergänzung zu den Magtrol TM / TMB / TMHS / TS In-Line-Drehmomentmesswellen, wenn diese in einem Antriebsstrang montiert sind.
Das drehmomentübertragende Element setzt sich aus Metallbälgen zusammen, welche mit Klemmnabe zusammengehalten werden. Die Kupplung zeichnet sich einerseits durch ihre Drehsteifigkeit und anderseits durch ihre Flexibilität aus und kompensiert damit axiale, radiale und winklige Versätze von mechanisch gekoppelten Wellen. Die hohe Drehsteifigkeit der BKC-Kupplungen gewährleistet eine gute dynamische Drehmomentübertragung und eine optimale Verdrehwinkeltreue.
Konstruktion
Die Bälge werden aus hochelastischem, hochgradigem Edelstahl und die Naben aus Aluminium oder Stahl gefertigt mit Klemmnabe und je einer seitlichen Schraube ISO 4762.
Merkmale
- Metallbalgkupplung zur Verwendung mit den Drehmomentaufnehmern TM, TMB, TMHS und TS von Magtrol
- Einfacher Zusammenbau
- Hohe Drehsteifigkeit
- Durchmesserbereich: 8 – 60 mm
- Radial-Klemmschraubennabe für glatte Wellen.
- Bestens geeignet für hohe Drehmomente
Spezifikationen
| MODELL | BKC-15-48 | BKC-30-58 | BKC-60-67 | BKC-150-78 | BKC-300-94 |
|---|
| Zur Montage mit Drehmomentmesswellen | TM 304-307 / TS 104-107 | TM 309 / TS 109 | TM 310 / TS 110 | TM 311 / TS 111 | TM 312 / TS 112 |
| TECHNISCHE DATEN |
| Nenndrehmoment [N·m] | 15 | 30 | 60 | 150 N | 300 |
| Max. Drehmoment [N·m] | 22 | 45 | 90 | 225 | 450 |
| Max. Drehzahl a) [min-1] | 10 000 |
| Max. Drehzahl mit G=2.5 Auswuchten b) [min-1] | 60 000 | 40 000 | 25 000 |
| VERSATZ |
| Axialer Versatz c) [mm] | 1 | 1.5 | 2 |
| Radialer Versatz c) [mm] | 0.20 |
| Winkelversatz c) [°] | 1 degree |
| DREHSTEIFIGKEIT & TRÄGHEITSMOMENT |
| Drehsteifigkeit [N·m / rad] x 103 | 23 | 31 | 72 | 141 | 157 |
| Axiale Federsteife[N/mm] | 30 | 50 | 67 | 77 | 112 |
| Laterale Federsteife [N/mm] | 315 | 366 | 679 | 960 | 2940 |
| Trägheitsmoment d) [kg·m2] x 10-3 | 0.05 | 0.1 | 0.26 | 0.65 | 6.3 |
| MECHANISCHE DATEN |
| Durchmesserbereich e) ø [mm] H7 | 8-28 | 12-32 | 14-35 | 19-42 | 24-60 |
| Nabenmaterial | Aluminium | Stahl |
a) Ohne Auswuchten.
b) Die angegebene maximale Drehzahl kann nur mit einem speziellen Auswuchten der Kupplung erreicht werden. Standardmässig liefert Magtrol die Kupplungen ohne Auswuchten.
c)Für Drehmomentmessungsanwendungen muss die Qualität der Ausrichtung weit besser als die in der Tabelle angegeben Werten sein.
d) Laut Herstellerangaben.
e) Standardmodelle werden mit ganzzahligen Durchmesserwerten hergestellt; die Standardtoleranz ist H7. Alle Durchmesser und Toleranzen sind möglich. Bitte kontaktieren Sie unsere Verkaufsabteilung.
