BK3 Series – Metallbalgkupplungen

Support & Downloads

DatenblattBroschüren

Produktbeschreibung

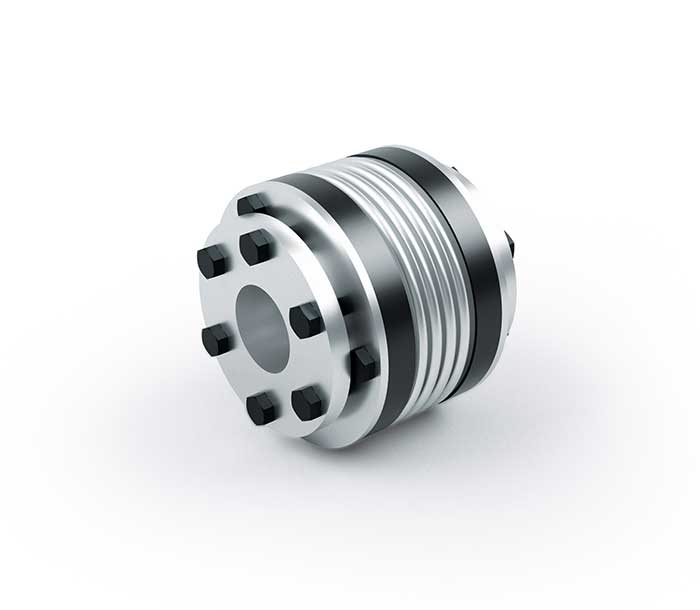

BK3-Metallbalgkupplungen sind die ideale Ergänzung zu den Magtrol TM / TMB / TMHS / TS In-Line-Drehmomentmesswellen, wenn diese in einem Antriebsstrang montiert sind.

Das drehmomentübertragende Element setzt sich aus Metallbälgen zusammen, welche mit Klemmnabe zusammengehalten werden. Die Kupplung zeichnet sich einerseits durch ihre Drehsteifigkeit und anderseits durch ihre Flexibilität aus und kompensiert damit axiale, radiale und winklige Versätze von mechanisch gekoppelten Wellen. Die hohe Drehsteifigkeit der BK3-Kupplungen gewährleistet eine gute dynamische Drehmomentübertragung und eine optimale Verdrehwinkeltreue.

Design & Material

Die Bälge werden aus hochelastischem, hochgradigem Edelstahl und die Naben aus Stahl gefertigt.

Die Spannbüchsen setzen sich aus je zwei konischen, ineinandergreifenden Teilen zusammen, wobei der mit der Welle in Berührung stehende Konus gespalten ist. Sechs Schrauben auf jeder Seite der Kupplung garantieren einen sicheren Kraftschluss.

Merkmale

  • Metallbalgkupplung zur Verwendung mit den Drehmomentaufnehmern und -sensoren TM, TMB, TMHS und TS Series von Magtrol
  • Bestens geeignet für hohe Drehmomente
  • Hohe Drehsteifigkeit
  • Durchmesserbereich: 12 … 100mm
  • Radial-Klemmschraubennabe für glatte Wellen
  • Einfacher Zusammenbau

Spezifikationen

MODELL BK3 60-66 BK3 150-75 BK3 200-78 BK3 500-97 BK3 800-114 BK3 1500-141 BK3 4000-195
Drehmomentsensoren TM/TMB/TMHS 309
TS 109		 TM/TMB/TMHS 310
TS 110		 TM/TMB/TMHS 311
TS 111		 TM/TMB/TMHS 312
TS 112		 TM/TMB/TMHS 313
TS 113		 TM/TMB/TMHS 314 TM/TMB/TMHS 315
TECHNISCHE DATEN
Nenndrehmoment 60 N·m 150 N·m 200 N·m 500 N·m 800 N·m 1 500 N·m 4 000 N·m
Max. Drehmoment a) 90 N·m 225 N·m 300 N·m 750 N·m 1 200 N·m 2 250 N·m 6 000 N·m
Max. Drehzahl b) 10 000 min-1
VERSATZ
Axialer Versatz 1.5 mm 2 mm 2 mm 2.5 mm 3.5 mm 3.5 mm 3.5 mm
Radialer Versatz 0.20 mm 0.20 mm 0.25 mm 0.30 mm 0.35 mm 0.35 mm 0.40 mm
Winkelversatz 1 degree 1 degree 1 degree 1 degree 1.5 degree 1.5 degree 1.5 degree
DREHSTEIFIGKEIT & TRÄGHEITSMOMENT
Drehsteifigkeit 76 × 103 N·m/rad 175 × 103 N·m/rad 191 × 103 N·m/rad 510 × 103 N·m/rad 780 × 103 N·m/rad 1304 × 103 N·m/rad 3400 × 103 N·m/rad
Axiale Federsteife 72 N/mm 82 N/mm 90 N/mm 70 N/mm 100 N/mm 320 N/mm 565 N/mm
Laterale Federsteife 1 200 N/mm 1 500 N/mm 2 040 N/mm 2 500 N/mm 2 000 N/mm 3 600 N/mm 6 070 N/mm
Trägheitsmoment 0.39 × 10-3 kg·m² 1.2 × 10-3 kg·m² 1.7 × 10-3 kg·m² 9.1 × 10-3 kg·m² 13.2 × 10-3 kg·m² 34.9 × 10-3 kg·m² 85.5 × 10-3 kg·m²
MECHANISCHE DATEN & UMGEBUND
Temperaturbereich -30 ... +100 °C
Durchmesserbereich c) 12 ... 29 ø[mm]H7 15 ... 38 ø[mm]H7 15 ... 44 ø[mm]H7 24 ... 60 ø[mm]H7 30 ... 60 ø[mm]H7 35 ... 70 ø[mm]H7 50 ... 100 ø[mm]H7
Balancing Quality 2.5 Q
Nabenmaterial Bälge aus hochflexiblem, rostfreiem Edelstahl; Nabe aus Stahl
Ungefähres Gewicht 0.8 kg 1.2 kg 1.8 kg 4.2 kg 5.6 kg 8.2 kg 23 kg

a) Kurzzeitige Überlastungen, zulässig bis zum 1.5-fachen des Nenndrehmoments
b) Höhere Geschwindigkeit auf Anfrage erhältlich
c) Standardmodelle werden mit ganzzahligen Durchmesserwerten hergestellt; die Standardtoleranz ist H7. Alle Durchmesser und Toleranzen sind möglich innerhalb des definierten max. Bereiches. Bitte kontaktieren Sie unsere Verkaufsabteilung
