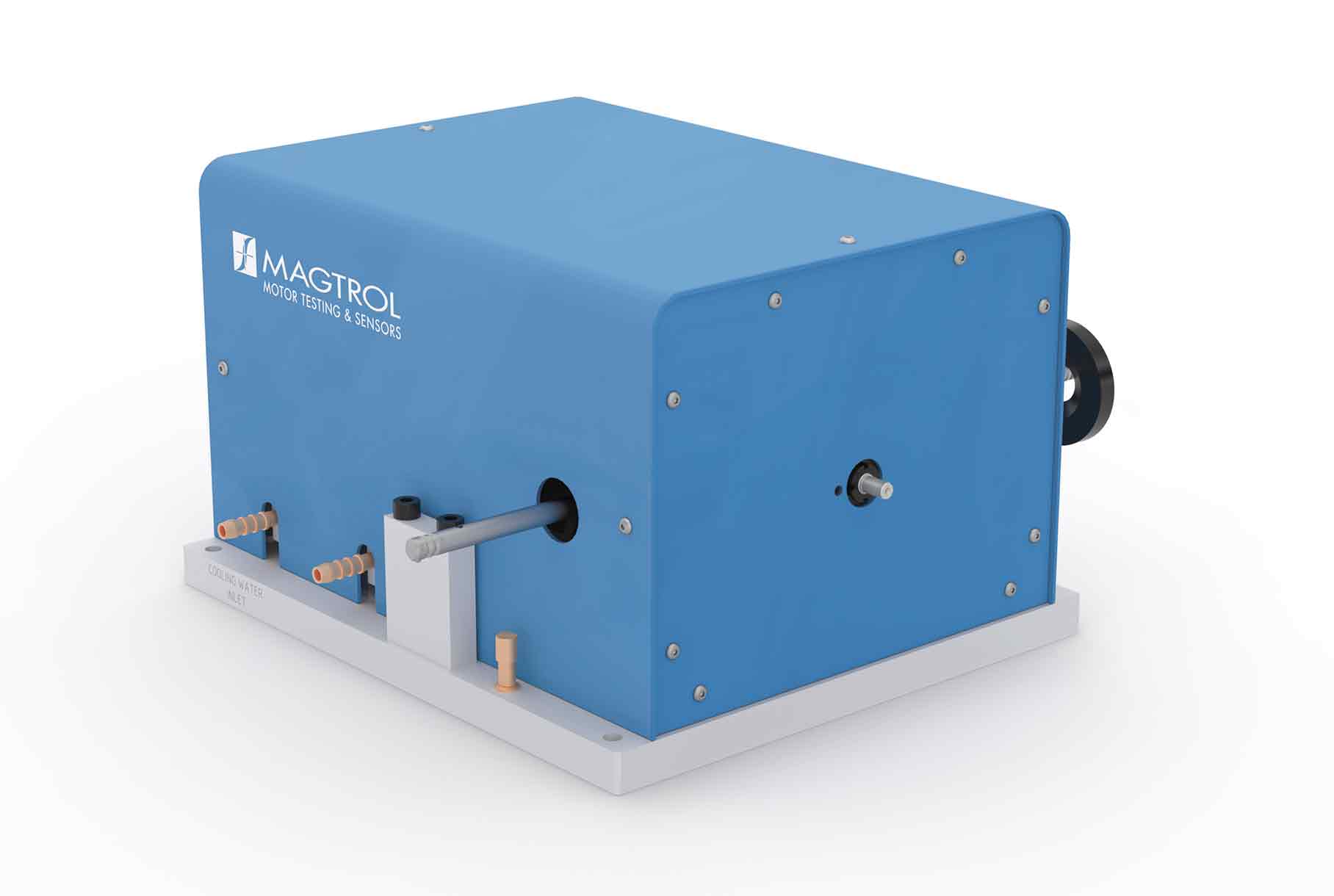

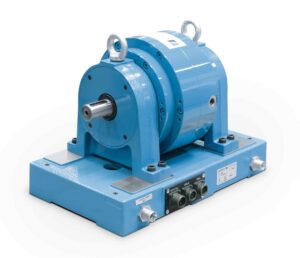

WB 32 Series - Hochgeschwindigkeits-wirbelstrombremsen

Support & Downloads

WB Series DatenblattWB 32 Series DatenblattBrochüren

Produktbeschreibung

MERKMALE

  • 2 Modelle mit maximalem Drehmoment: 400 mN·m & 800 mN·m
  • Drehzahl: bis zu 80 000 min-1
  • Leistung: 0.5 kW & 1 kW
  • Geringes Trägheitsmoment
  • Stabiles und gleichmäßiges Bremsmoment
  • Messsystem mit Luftlager
  • Datenerfassung über DSP 7010 Controller und M-TEST Software
  • Integrierte Elektronik mit Drehmoment- und Drehzahlmessung sowie Erregungsversorgung

BESCHREIBUNG

Die Wirbelstrom-Bremsen WB 32 von Magtrol wurde für Hochgeschwindigkeitsprüfungen entwickelt. Sie eignen sich ideal für Anwendungen, die hohe Geschwindigkeiten erfordern, sowie für den Betrieb im unteren Leistungsbereich (≤ 1 kW). Durch die Bereitstellung eines Bremsmoments, das proportional zur Drehzahl ist, wird das Nenndrehmoment bei der Nenndrehzahl erreicht.

Die Dynamometer zeichnen sich durch eine geringe Trägheit aufgrund kleiner Rotorabmessungen aus. Die erforderliche Bremsenkühlung erfolgt über ein Wasserkreislaufsystem, das durch den Stator fließt, um die beim Bremsen entstehende Wärme abzuleiten. Dies ermöglicht höhere Dauerleistungen.

Der Stator ist auf Trägerlagern montiert und das Drehmoment wird durch eine Reaktionsdrehmomentsensor gemessen, der durch einen Überlastbegrenzer und eine Transportverriegelung geschützt ist. Der Dynamometer hat eine Drehmomentmessgenauigkeit
von ± 0.5 % des Skalenendwerts. Die Drehzahl wird durch einen optischen Sensor und einen 4-PPR-Encoder (Pulses Per Revolution) gemessen. Dieser Sensor misst Drehzahlen von 1 000 … 80 000 min-1 mit einer Genauigkeit von ± 0.06 % des Skalenendwerts unter Verwendung eines Magtrol DSP 7010 Dynamometer-Controllers (aufgrund des 4-PPR-Encoders ist das System nicht für eine präzise Regelung unter 1 000 min-1 geeignet).

Ein Thermoschalter überwacht die Bremstemperatur und alarmiert den Dynamometer-Controller (DSP 7010), um den Bremsstrom abzuschalten und den Dynamometer vor Überhitzung zu schützen.

FUNKTIONSPRINZIPIEN

Die Wirbelstrombremsen WB 32 entwickeln ihre volle Bremsleistung bei hohen Drehzahlen. Diese Bremsen wurden speziell für die Prüfung von Motoren mit Drehzahlen bis zu 80 000 min-1 (≤ 100 000 min-1 mit WB 23/27, siehe spezielles Datenblatt) und einem drehzahlabhängigen Bremsmoment entwickelt.

ANWENDUNGEN

Auf einem Prüfstand montiert, ermöglichen die Dynamometer der WB 32-Serie die Prüfung der Leistung und Zuverlässigkeit von Antriebselementen wie Servomotoren, Mikro- und Kleinmotoren, Drohnenmotoren, Ventilatoren, Bohrmaschinen, Freizeitwerkzeugen, Kleinpumpen, Spindeln, Motoren für Haushaltsgeräte usw.

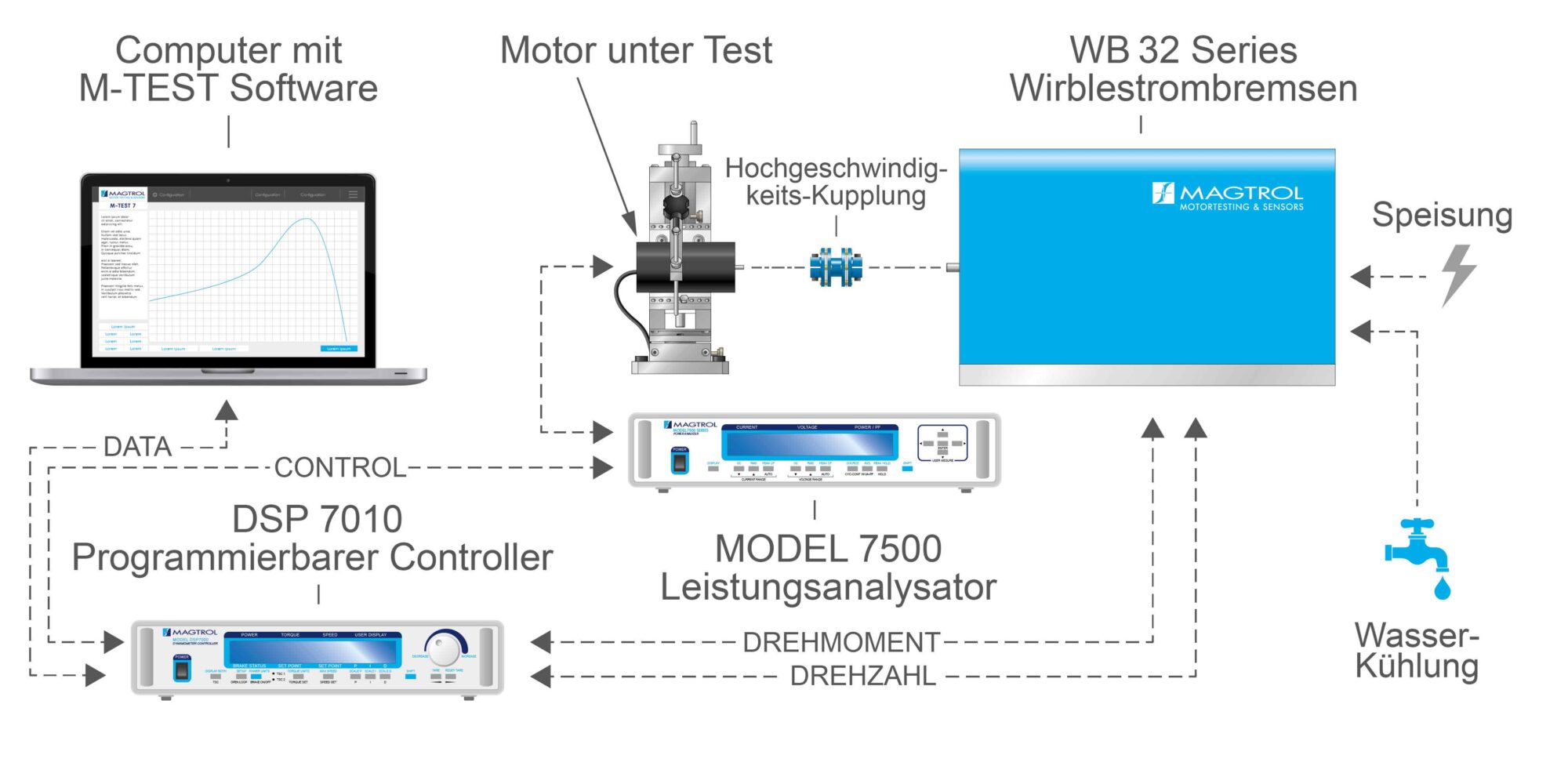

Konfiguration

Spezifikationen

MODELL NENN-DREHMOMENT
[N·m]		 REST-
DREHMOMENT
(NICHT ERREGT)
[mN·m]		 NENN-
EINGANGS-
TRÄGHEIT
[kg·m2]		 NENN-
LEISTUNG
[W]		 NENN-
DREHZAHL
[min-1]		 MAX.
DREHZAHL
[min-1]		 ERREGER-
STROM
[A]		 DOWNLOADS
1WB32 0.4 < 20
(at 80 000 min-1)		 2.71 x 10-5 500 11 950 80 000 0.7 pdf | step
2WB32 0.8 < 20
(at 80 000 min-1)		 5.03 x 10-5 1 000 11 950 80 000 1.4 pdf | step

Komplettsystem

Die WB 32-Wirbelstrombremsen kann als Teil einer Messkette integriert werden.

Magtrol bietet eine Standardversion an, welche den Kraftmesser auf einer starren Grundplatte integriert. Die Standardplatte verfügt über vier T-Nuten, um die Befestigung weiterer Komponenten zu erleichtern, sowie über eine ergonomisch geformte Schutzabdeckung für die Sicherheit des Benutzers.

Optional kann das System auch mit einer einstellbaren Motorbefestigung AMF-1 geliefert werden. Diese ermöglicht die Montage und Ausrichtung von Geräten mit einem Durchmesser von bis zu 100 mm und einem Gewicht von bis zu 4.5 kg.

Andere Designs und Befestigungsysteme sind auf Anfrage erhältlich. Magtrol steht Ihnen gerne zu Diensten und verfügt über langjährige Erfahrung. Bitte kontaktieren Sie unsere Verkaufsabteilung für kundenspezifische Designs.

Auswah

Die Leistungsbremsen von Magtrol decken ein breites Drehmoment-, Drehzahl- und Leistungsspektrum ab. Zur richtigen Auswahl der geeigneten Bremsengröße für Ihre Motorprüfanforderungen ist es wichtig, das im Betrieb vorhandene maximale Drehmoment sowie die maximale Drehgeschwindigkeit und Leistung zu bestimmen.

Maximales Drehmoment

Es ist wichtig, alle Drehmomentpunkte zu berücksichtigen, die getestet werden sollen, nicht nur das Nenndrehmoment sondern auch das Anzugs- und Kippmoment. Bei der Auswahl der Leistungsbremse sollte zunächst von dem maximalen Drehmomentbedarf ausgegangen werden, abhängig von den maximalen Leistungsanforderungen.

Maximale Drehzahl

Die maximale Drehzahl sollte unabängig von Drehmoment und Leistungsanforderungen betrachtet werden. Sie entspricht der maximalen Drehzahl, bei der die Leistungsbremse sicher im Leerlauf oder schwach belastet betrieben werden kann. Es gilt nicht die höchste Drehzahl bei der ein volles Bremsmoment erzielt werden kann.

Maximale Nennleistung

Maximale Nennleistung Diese Daten repräsentieren die maximale Fähigkeit des Leistungsbremssystems, die durch Bremsbelastung des Prüflings erzeugteWärme aufzunehmen und abzuleiten. Die aufgenommene Leistung und erzeugte Wärme der Leistungsbremse sind abhängig vom aufgebrachten Drehmoment (T) des Prüflings und der daraus resultierenden Drehzahl (n) des Motors. Dies wird durch folgende Leistungsformel (P) ausgedrückt:

SI: P (Watt) = T (N·m) x n (U/Min.) x (1.047 × 10-1)
Englisc: P (Watt) = T (lb·in) x n (U/Min.) x (1.183 × 10-2)
Metrisch: P (Watt) = T (kg·cm) x n (U/Min.) x (1.027 × 10-2)
Alle Controller, Anzeigegeräte und Software von Magtrol berechnen Pferdestärken

festgelegt durch 1 PS = 550 lb ft/s. Nach dieser Definition gilt:
hp = P (Watt) / 745.7
Zur Berechnung der Leistung benutzen Sie bitte Magtrol’s online Motorleistungs-Rechner

Die Fähigkeit der Leistungsbremse, Wärme abzuleiten, hängt von der Dauer der angewandten Belastung ab. Aus diesem Grund basieren die angegebenen maximalen Leistungskenndaten auf Dauerbetrieb sowie Kurzzeitbetrieb (5 Minuten) unter Last.

Zur sicheren Wärmeableitung und um ein Versagen der Bremse zu verhindern, sollte die maximalen Nennleistung das wichtigste Auswahlkriterium beim Kauf einer Leistungsbremse sein.
