Produktbeschreibung

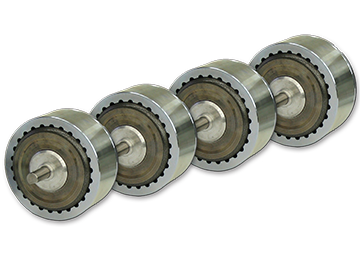

Magtrol hat ein System entwickelt, welches garantiert, dass jede Bremse eines bestimmten Typs und Drehmoment/Strom-Arbeitspunkts mit jeder anderen Bremse desselben Typs, ungeachtet der Material- und Herstellungstoleranzen, abgeglichen werden kann.
Der Abgleich jeder Bremse im gewählten Arbeitspunkt erfolgt innerhalb einer Toleranz von ±1%. Die maximale Drehmomentabweichung von Bremse zu Bremse auf der gesamten Drehmoment/Stromkurve (von Drehmoment 0 bis zum ausgewählten, abgeglichenen Arbeitspunkt) übersteigt nicht ±4% des gewählten, abgeglichenen Drehmomentwerts. So abgeglichen und vorausgesetzt, dass alle Bremsen im Abgleichspunkt gleich erregt werden, kann die Zugkraft eines Systems mit einer grossen Anzahl von Zugkraftregulierungen innerhalb eines Toleranzbereichs von ±1% gehalten werden. Der gewählte Arbeitspunkt kann frei zwischen 50 und 100% des Nenndrehmoments gewählt werden. Dadurch können Bremsen für spezifi sche Anwendungen optimiert werden. Ohne andere Spezifikationen sind alle Bremsen auf 100 U/min abgeglichen.
Standard Bremsen gegenüber abgeglichene Bremsen
Abgeglichene Bremsen
Alle Magtrol Hysteresebremsen können abgeglichen werden. Bei der Bestellung muss einfach in der Modelnummer der Bremse HB durch MHB ersetzt werden. Bei Hohlwellenbremsen wird LB durch MLB ersetzt.
| BEISPIEL: | Standard | Abgeglichen |
| HB-140-2 | MHB-140-2
|
| LB-250M-2 | MLB-250M-2
|
Technische Daten - Englisch
Zur Einsicht der vollständigen technischen Daten und einer allgemeinen Maßzeichnung, kann das Datenblatt herunterladen werden. Für eine detaillierte Maßzeichnung
Click on the icon in the table below. A PDF document will open in a new window. (Adobe Acrobat Reader 7.0, or later, is required.)
Hinweis: Die Bremsen werden bei Nenndrehmoment abgeglichen, es sei denn ein niedrigerer Abgleichspunkt (bis 50% vom Nenndrehmoment) wird gefordert. Wenn nicht anders vorgegeben sind alle Bremsen bei 100 U/min abgeglichen.
| Modell |
Mindestdrehmoment
bei Nominalstrom (oz·in) |
Nominalstrom (mA) |
Maximale Geschwindigkeit (rpm) |
Mechanische Leistung* - 5 Minuten (W) |
Mechanische Leistung* - Kontinuierlich (W) |
Zeichnungsansicht |
| MHB-2.5 |
2.5 |
98 |
20,000 |
20 |
7 |
siehe Datenblatt |
| MHB-10 |
10.0 |
133 |
20,000 |
45 |
12 |
pdf |
| MHB-38 |
38.0 |
250 |
15,000 |
90 |
25 |
pdf |
| MHB-50 |
50.0 |
253 |
15,000 |
90 |
23 |
pdf |
| MHB-140 |
140.0 |
253 |
12,000 |
300 |
75 |
pdf |
| MHB-250 |
250.0 |
270 |
10,000 |
450 |
110 |
pdf |
| MHB-450 |
450.0 |
442 |
8,000 |
670 |
160 |
pdf |
| MHB-750 |
750.0 |
383 |
7,000 |
1,000 |
200 |
pdf |
| MHB-1750 |
1750..0 |
500 |
6,000 |
1,200 |
350 |
pdf |
Kinetic power ratings are maximum values based on limiting coil and/or bearing temperature to approximately 100 ºC, and should not be exceeded. Actual values in service may vary ±50% depending on mounting, ventilation, ambient temperature, etc. **Standard coil voltage is 24 VDC. 90 volt and non-standard coil voltages are available. 12 VDC coils are available on MHB-2.5 through MHB-750 models.
Technische Daten - Metric
Zur Einsicht der vollständigen technischen Daten und einer allgemeinen Maßzeichnung, kann das Datenblatt herunterladen werden. Für eine detaillierte Maßzeichnung
Click on the icon in the table below. A PDF document will open in a new window. (Adobe Acrobat Reader 7.0, or later, is required.)
Hinweis: Die Bremsen werden bei Nenndrehmoment abgeglichen, es sei denn ein niedrigerer Abgleichspunkt (bis 50% vom Nenndrehmoment) wird gefordert. Wenn nicht anders vorgegeben sind alle Bremsen bei 100 U/min abgeglichen.
| Modell |
Mindestdrehmoment
bei Nominalstrom (N·m) |
Nominalstrom (mA) |
Spannung* (VDC) |
Maximale Geschwindigkeit (U/Min.) |
Mechanische Leistung** - 5 Minuten (W) |
Mechanische Leistung** - Kontinuierlich (W) |
Zeichnungsansicht |
| MHB-3M-2 |
0.02 |
145 |
25.0 |
20,000 |
20 |
5 |
siehe Datenblatt |
| MHB-10M-2 |
0.07 |
133 |
24.0 |
20,000 |
45 |
8 |
pdf |
| MHB-20M-2 |
0.14 |
217 |
26.0 |
20,000 |
50 |
12 |
siehe Datenblatt |
| MHB-50M-2 |
0.35 |
253 |
24.0 |
15,000 |
90 |
23 |
siehe Datenblatt |
| MHB-140M-2 |
1.00 |
253 |
24.0 |
12,000 |
300 |
75 |
pdf |
| MHB-250M-2 |
1.75 |
270 |
25.9 |
10,000 |
450 |
110 |
siehe Datenblatt |
| MHB-450M-2 |
3.20 |
442 |
22.1 |
8,000 |
670 |
160 |
pdf |
| MHB-750M-2 |
5.00 |
383 |
23.0 |
7,000 |
1,000 |
200 |
pdf |
| MHB-1750M-2 |
***13.00 |
600 |
31.2 |
6,000 |
1,200 |
350 |
pdf |
*90 Volt und Sonderspulenspannungen sind verfügbar. 12 VDC Spulen sind erhältlich bei den Modellen HB-3M-2 bis HB-450M-2 ** Die spezifizierten Leistungen sind Maximalwerte, die aus der zulässigen Höchsttemperatur für Spule und Lager resultieren. 100°C dürfen nicht überschritten werden. Die Leistungswerte in Betrieb können bis zu ±50% variieren, abhängig von Montage, Belüftung, Umgebungstemperatur etc. *** 13 N m sind erreichbar bei ungefähr 600 mA. Dieser Wert kann auf 12,36 N m abfallen, sollte die Bremse durch ein Speisegerät oder eine Steuerung angetrieben werden, die auf 500 mA begrenzt sind.
Anwendungen
Magtrol’s innovative Vorgehensweise, die bestmögliche Zugspannungsregelung zu erreichen, führte zur Entwicklung der Abgeglichenen Drehmoment-Hysteresebremse. Die einzigartige Fähigkeit bei jeder Bremse desselben Typs und Nennwertes, abgeglichene Leistungsdaten zu erreichen, ermöglicht die Regelung mehrerer abgeglichener Bremsen mit einem einzigen Aufnehmer. Das garantiert, dass das Drehmoment bei gleicher Stromstärke bei allen abgeglichenen Bremsen nahezu gleich ist.
Magtrol’s Abgeglichene Hysteresebremsen im Einsatz einer Mehrfach-Abspuleinheit, in der ein Aufnehmer die Spannung im System kontrolliert. Bedingt durch speziell kalibrierte Abgleichung der Bremsen ist es möglich, jede Abzugsspannung innerhalb von ±1% des Abgleichspunktes zu halten.
Hohlwellen-Hysteresebremse in einer Glasfaserkabel Verseilmaschine zur Zugspannungsregelung der Ummantelung.
