Extended shaft

Produktbeschreibung

Seit dem Jahre 1953 hat Magtrol buchstäblich tausende Sonderanfertigungen und Modifikationen an Bremsen- und Kupplungskombinationen entworfen, um den spezifischen Anforderungen unserer Kunden gerecht zu werden und ihnen bei der Lösung individueller Anwenderprobleme zu helfen.

Gängige Sonderanfertigungen und Modifikationen umfassen:

  • Sonderspulenspannungen
  • Spezielle Wellenkonfigurationen: Keilnuten, Flachstellen, Bohrungen, Hohlräume
  • Verlängerungswelle
  • Fremdluftgekühlte Bremsen
  • Verstellbare Dauermagnetbremse
  • Drehzahlaufnehmer
  • Spezielle Montagekonfigurationen
  • Sonderanschlüsse: Material, Länge, Einsatzort
  • Geräte mit höheren Drehmomenten
  • Hochgeschwindigkeitseinheiten
  • Bremsen/Kupplungskombinationen
  • Staubabdeckungen

Montageoptionen

Obwohl für achsiale Lasten gedacht, können moderate exzentrische Lasten toleriert werden, abhängig von Betriebsmerkmalen, wie Drehzahl, Gewicht und Massenschwerpunkt der Last. Es sollte besonders auf die korrekte Fluchtung der Welle geachtet werden. Kupplungen sollten von angemessener Größe und Flexibitität sein, um das Kugellager vor unzulässiger Rüttel- und Stoßbelastung zu schützen.

Grundplattenmotage

Grundplattenmontage ist serienmässig bei allen HB-840 und HB-3500/HB Doppelbremsen-Modellen. Grundplattenmontage ist optional auch erhältlich bei Einzelbremsen mit 450 und 1750 oz in.

Grundplattenabmessungen

Alle andere Maßangaben je Serienbremse sind standard.

  Brake Models
HB-451 HB-840 HB-1751 HB-1751M HB-3500 HB-3500M
AA 2.50 in 4.13 in 4.00 in 101.5 mm 5.00 in 127 mm
BB 0.25 in 0.25 in 0.50 in 12.7 mm 0.50 in 13.5 mm
CC 2.00 in 3.63 in 3.00 in 76.0 mm 4.00 in 100.0 mm
DD 0.50 in 0.50 in 0.50 in 12.6 mm 0.50 in 12.7 mm
EE 3.15 in 3.15 in 4.75 in 120.7 mm 4.75 in 120.7 mm
FF 5.25 in 5.25 in 9.00 in 215.9 mm 8.50 in 216.0 mm
GG 4.75 in 4.75 in 8.00 in 190.0 mm 7.50 in 190.0 mm
HH 0.25 in 0.25 in 0.50 in 13.0 mm 0.50 in 13.0 mm
JJ * 1.81 in * * 3.73 in 92.5 mm
KK 0.201 in 0.204 in 0.406 in 11.0 mm 0.406 in 11.0 mm
PDF drawing
Solid Model ** ** ** ** **

*Zur Einsicht einer Maßzeichnung kontaktieren Sie bitte Magtrol.

**Volumenmodelle sind für dieses Modell verfügbar

Bitte kontaktieren Sie Magtrol Kundenservice

Bestellinformation: HB-450 mit Grundplattenmontage ist gleich HB-451 und HB-1750 mit Grundplattenmontage ist gleich HB-1751.

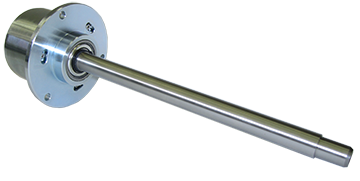

Verlängerungswelle

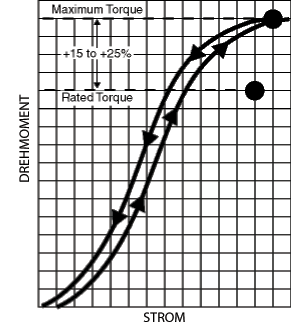

Höhere Drehmomentkapazität

Es ist Magtrols Grundsatz, die technischen Daten ihrer Produkte nie zu übertreiben. Die Messwerte sind konservativ, wodurch unsere Bremsen geringste Toleranzen besitzen. Höhere Drehmomentwerte (15-25% über dem Nenndrehmoment) sind normalerweise verfügbar für jede Bremse, abhängig vom Modell. Zusätzlich sind Sonderanfertigungen lieferbar, die sogar imstande sind, ein noch höheres Drehmoment zu erzeugen. Kaontaktieren Sie Magtrol für weitere Informationen.
