HRL Series – Anker-Lastmesszellen

Support & Downloads

Product Brochuredatenblatt
HRL

Produktbeschreibung

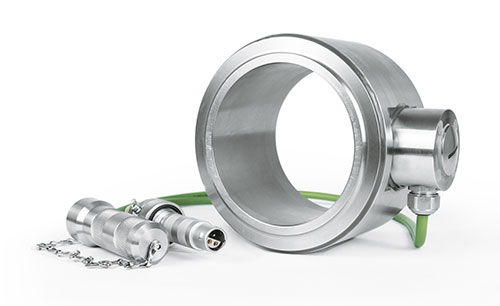

Die Lastmesszellen der HRL-Serie bestehen aus hochwertigem Edelstahl, welche mit Dehnungsmessstreifen bestückt sind, die ein elektrisches Signal proportional zu den applizierenden Kräften ausgeben. Dieses Signal wird mittels verschiedenen möglichen Messverstärtker in kN umgewandelt und abgelesen.

Diese kompakte Wägezelle wurde speziell für den harten Baustelleneinsatz entwickelt, sind spritzwasserfest und robust gegen Umwelteinflüsse. Die Reihe bedeckt einen Bereich von 600 … 3 000 kN. Sonderausführungen sind auf Anfrage möglich.

Das integrierte und abgeschirmte Kabel enthält einen wasserdichten Stecker mit Kappe. Ausführung ohne Stecker sind optional auch verfügbar. Die Kabellängen können gemäß den Installationsanforderungen angepasst werden. Für weitere Informationen stehen wir jeder Zeit zur Verfügung.

Merkmale

  • Überwachung von Ankerkräften und andere Kraftmessungen
  • Bereich: 600 … 3 000 kN
  • Zulässige Überlast: 120 % der Nennlast
  • Maximale Last: 300% der Nennlast
  • Entspricht Baustellenanforderungen
  • Wartungsfrei und einfach zu montieren
  • Schutz Klasse: IP 66
  • Sonderausführungen auf Anfrage
  • Option: Überspannungsschutz

Spezifikationen

MODELL HRL-4-1000 HRL-7-1500 HRL-12-2000 HRL-19-3000
MECHANISCHE EIGENSCHAFTEN
Anzahl der Litzen 4 7 12 19
Nennlast (NL) 600 kN 1 000 kN 1 700 kN 2 700 kN
Zulässige Last (% der NL) 120 %
Bruchlast (% der NL) 250 %
Genauigkeitsklasse 1 % (der NL) a)
ELEKTRISCHE EIGENSCHAFTEN
Nominalempfindlichkeit 1.98 mV / V ± 1 % 2.2 mV / V ± 1 % 1.8 mV / V ± 1 % 1.91 mV / V ± 1 %
Impedanz (Eingangswiderstand) 700 - 1100 Ω
Impedanz (Ausgangswiderstand) 700 Ω
Nennspannung der DMS-Brücke 5 V bis 10 V
Linearitäts- und Hysteresefehler 1 %
UMGEBUNG & ELEKTRISCHE ANSCHLUSS
Referenztemperatur +23 °C
Betriebstemperatur - 30 °C bis + 70 °C
Lagerungstemperatur - 40 °C bis + 80 °C
Temperatureinfluss (Nullpunkt) ≤ ± 0.01 % / K
Schutzklasse IP 66
Option: Überspannungsschutz bis zu 20 kA (8 / 20 μs)
Anschlussfähigkeit Integriertes Kable mit LEMO-Stecker
(alle Kabellängen sind auf Anfrage erhältlich)

a) Die Genauigkeit ist abhängig von der Umgebung, der Montage und der Qualität der Stützenplatten.

Applications

Die Lastmesszellen der Magtrol HRL-Serie können unter anderem zur Überwachung der Ankerkräfte in klassischen und vorgespannten Strukturen auf Baustellen (Tiefbau, Tunnel,…) sowie für eine Reihe anderer statischer oder dynamischer Messungen in rauhen, tropischen, Offshore- und Meeresgebieten sowie Hafenumgebungen verwendet werden.
