SGS-350 Series – DMS-Brükensimulator

Support & Downloads

Produktbeschreibung

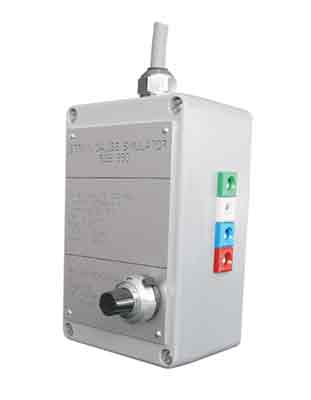

Der SGS-350 von Magtrol ist ein DMS-Simulator, der ausschliesslich aus einer passiven Schaltung besteht.

Er wird eingesetzt, um einen DMS-Brücke-Aufnehmer zu ersetzen und dient zum Testen und zur Kalibrierung von Lastmessverstärker LMU 210 Series (oder andere Modelle), insbesondere zur Prüfung der Überlastschwellenwerte.

Der SGS-350 kann mit Spannung 5 … 10 V DC versorgt werden.

Merkmale

  • Stromversorgung: 5 … 10 V DC
  • Empfindlichkeit: 0 … 2 mV/V
  • Linearität: 0.5 %
  • Impedanz: 350 Ohms
  • Potentiometer mit 10 Umdrehungen (und Drehzahlmesser)
  • Aluminiumgehäuse
  • Ein- und Zweikanalversion erhältlich

Anmeldung

Zusammen mit einem LMU-Lastmessverstärker ermöglicht der DMS-Brücke-Simulator, Betriebsversuche und Einstellungen vor der Inbetriebnahme vor Ort zu gewährleisten.

Sein Aluminiumgehäuse bietet dem SGS-350 einen verstärkten Schutz und ermöglicht den Einsatz unter schwierigen Umweltbedingungen.

Die Zweikanalversion ermöglicht die Simulation von Sensoreinstellungen mit redundanten DMS-Brücken.
